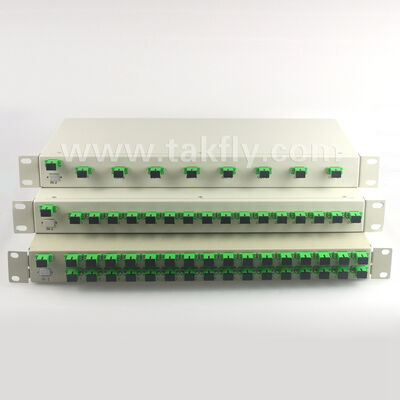

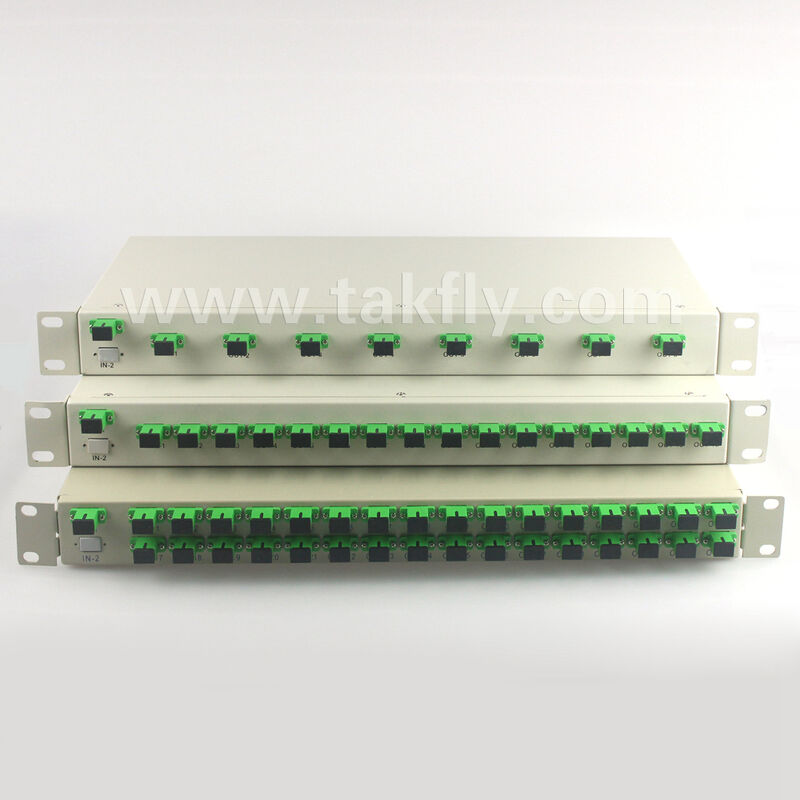

1U Rack Mount PLC Splitter con elevata uniformità, supporto a piena lunghezza d'onda e capacità di funzionamento inverso
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$16.18 ~ US$65.12/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Evidenziare: | Splitter PLC 1U con tutta la lunghezza d'onda,Splitter PLC a fibra ottica ad alta uniformità,Splitter PLC in grado di funzionare al contrario |
||
|---|---|---|---|
Descrizione di prodotto
1U PLC Splitter ¢ Alta uniformità, supporto a piena lunghezza d'onda, in grado di operare in inversione
Questo splitter PLC 1U è basato su una tecnologia di circuito a onde luminose planare (sottostrato di quarzo), progettato per la distribuzione di potenza ottica in reti ottiche passive.Supporta configurazioni di canale 1*N o 2*N, che divide uniformemente i segnali ottici da una o due porte di ingresso a più porte di uscita.
Il contenitore standard 1U da 19 pollici è adatto per l'installazione in armadi di telecomunicazione o in cornici di distribuzione in fibra.compatibile con le applicazioni FTTH e FTTX tradizionali. gli parametri di uniformità di scissione e di perdita di inserimento soddisfano le norme IEC 61753/2.
Applicazioni tipiche
- Reti di distribuzione FTTH / FTTX
- LAN ottico passivo (POL)
- Distribuzione ottica CATV
- Collegamenti ottici per data center
- Integrazione del sistema di distribuzione della fibra (ODF)
- Reti di telecomunicazione
- Sistemi PON
- Trasmissione video
Opzioni disponibili
- Rapporto di divisione: 1*4 / 1*8 / 1*16 / 1*32 / 2*16, ecc.
- Tipo di connettore: SC / LC / FC (pannello di adattamento o pigtail)
- Tipo di fibra: G.657A1 / G.652D
Caratteristiche chiave
Lunghezza d'onda dell'operazione a banda larga
Basse perdite di inserimento
Basse perdite dipendenti dalla polarizzazione (PDL)
Progettazione compatta
Eccellente uniformità tra canali
Alta affidabilità e stabilità
Specifiche tecniche
Parametri delle prestazioni
| Parametro | Valore |
|---|---|
| lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima a temperatura (dB) | 0.5 (tipico 0.3) |
| Temperatura di funzionamento (°C) | -40 ~ +85 |
| Temperatura di conservazione (°C) | -40 ~ +85 |
1*N Performance dello splitter
| Tipo | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perdita di inserimento massima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL (dB) massimo | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N Performance dello splitter
| Tipo | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perdita di inserimento massima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL (dB) massimo | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: tutte le misurazioni effettuate a temperatura ambiente, esclusi i connettori; perdita minima di ritorno: 55 dB per tutti i tipi.
Dimensioni dell'imballaggio
1*N Imballaggio a fessura
| Tipo di pacchetto | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Casella di metallo di base (L*W*H mm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| Cassa di metallo a mini-modulo (mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| Modulo scatola di plastica (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montaggio del rack (mm) | 483 per 250 per 44.5 | 483*250*89 | ||||
2*N Imballaggio a fessura
| Tipo di pacchetto | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Casella di metallo di base (L*W*H mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| Cassa di metallo a mini-modulo (mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| Modulo scatola di plastica (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montaggio del rack (mm) | 483 per 250 per 44.5 | 483*250*89 | ||||
Domande frequenti
Lei è un produttore?
Sì, siamo un produttore e fornitore di soluzioni FTTH / data center con sede a Shenzhen, Cina, fondata nel 2000.
Qual e' il tuo MOQ?
Il MOQ può essere di 1 pezzo, ma i prezzi diventano più competitivi con quantità maggiori.
Puoi citare il prezzo FOB?
Sì. Forniamo via aerea (DHL, TNT, UPS, FEDEX) o via mare per grandi quantità. Forniamo preventivi con tempi di spedizione e consegna in base alle vostre esigenze dettagliate.
Come va la tua qualità?
La nostra produzione segue gli standard IEC e europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
Qual e' il tempo di consegna?
Dipende dalla quantità e dal tipo di prodotto. Cavi per cerotti in fibra ottica: 2-3 giorni lavorativi per un massimo di 5.000 pezzi. Abbiamo in magazzino prodotti regolari e accogliamo ordini urgenti.
Qual e' la tua garanzia?
Garanzia di 1 anno per i cordoni di patch (danno non artificiale). Per danni artificiali, forniamo riparazioni gratuite con il cliente che copre i costi di trasporto.
Cosa hai in valigia?
Imballaggio internazionale standard per l'esportazione, stampa del logo su richiesta.
Puoi offrire OEM/ODM?
Sì, tutti i prodotti accettano OEM/ODM. Possiamo firmare accordi di riservatezza.
Posso avere un campione?
Campioni gratuiti disponibili per prodotti sotto i 10 dollari.
Come posso ordinare?
1. Invia richiesta con le specifiche e la quantità del prodotto. 2. Forniamo un preventivo con il tempo di consegna. 3. Conferma il preventivo e ricevi PI. 4. La produzione inizia dopo il pagamento. 5. Conferma i dettagli del destinatario. 6Ricevi il numero di tracciamento dopo la consegna.
Qual e' il termine di pagamento?
T/T, Western Union, Paypal, MoneyGram. Per grandi quantità: deposito del 50%, saldo del 50% prima della consegna.
Con gli stessi standard di qualità, se trovate prezzi migliori altrove, TAKFLY può corrispondere.
Vuoi conoscere maggiori dettagli su questo prodotto
