Pannello patch MPO ad alta densità di nuova progettazione e montaggio su rack | Cavi assemblati MPO | Per la soluzione di rete in fibra
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Pannello patch MPO ad alta densità di nuova progettazione e montaggio su rack | Cavi assemblati MPO |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Pannello patch MPO ad alta densità di nuova progettazione e montaggio su rack | Cavi assemblati MPO | Tipo del fronte dell'estremità: | UPC e APC; PC e APC |
|---|---|---|---|
| Tipo di fibra: | SM(G652、G655、G657);MM(OM1-OM5) | Diametro del cavo: | 2.0、3.0 o su misura (simplex/duplex) |
| Perdita di inserzione: | dB del ≤ 0,3 | Perdita di ritorno: | UPC SM≥50dB 、APC SM≥ 60 dB、 PC MM ≥ 35 dB |
| Ripetibilità: | ≤ 0,1 | Lunghezza d'onda: | SM:1310/1550MM:850/1300 |
| Temperatura operativa: | -20℃~70℃ | Temperatura di conservazione: | -40 ℃ ~ 80 ℃ |
| Materiale della guaina esterna: | PVC, LSZH | Raggio di curvatura（Statico/Dinamico）: | 10D/20D |
| Lunghezza: | Personalizzato | Marchio della fibra: | Corning, YOFC, OFS, Draka |
| Evidenziare: | Pannello di patch MPO ad alta densità,gruppi di cavi MPO montati su scaffale,Soluzione MPO di rete a fibra |
||
Descrizione di prodotto
Pannello di patch MPO ad alta densità e montatura del rack
Nuovamente progettato 1U-19 pollici MPO/MTP high-density rack-mount fibre patch panel progettato per grandi applicazioni di data center, installazioni MDF, aree di cablaggio IDF, connessioni backbone di fibra ottica,gestione dell'unità di distribuzione della fibra, e altri ambienti integrati a fibra ad alta densità.

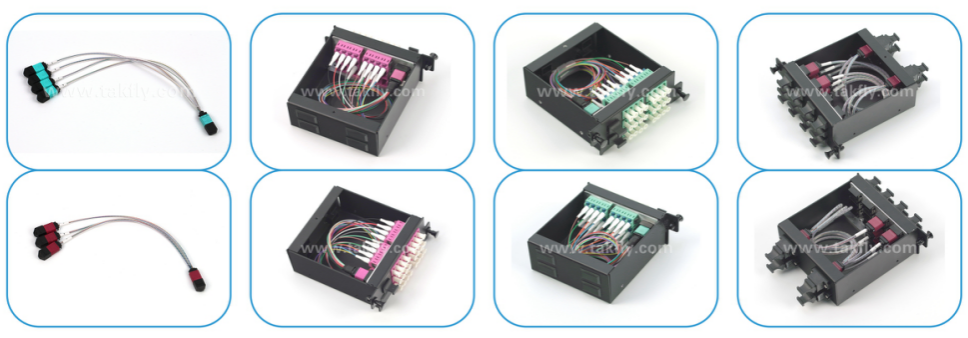

Questo pannello di patch MPO/MTP da 19 pollici di 1U ospita 4 moduli di cassetta preconnessi, con una capacità massima di 1152 core per l'interfaccia MPO o 96 core per l'interfaccia LC.Ogni scatola di modulo pre-terminato indipendente è posizionato all'interno del telaio di distribuzione della fibra ottica per completare l'assemblaggio completo del pannello patch.
Applicazioni
- Sistemi di cablaggio denso per la comunicazione in fibra ottica tra edifici
- Interconnessione di collegamento ottico nelle apparecchiature ottiche attive per il cablaggio LAN
- Stazioni base di telecomunicazione
- Centri dati nelle aree industriali
- Centri dati in edifici commerciali
- Sistemi CATV
- Reti LAN
- Reti WAN
- Impieghi FTTX
Caratteristiche chiave
- Installato in armadi da 19 pollici per la gestione centralizzata dei moduli a cassetta
- 1U di alta densità con capacità per 1152 fibre (MPO) o 96 fibre (LC)
- Porta di ingresso disponibile sul pannello anteriore o posteriore, porta di uscita sul pannello anteriore
- Connettori MPO/MTP maschili o femminili disponibili con posizionamento preciso del PIN e dell'adattatore
- Progettazione modulare con struttura di blocco a spina e identificazione della sequenza di linee chiara
- Materiale in lega di alluminio di alta qualità con superficie di rivestimento elettrostatico
- Costruzione compatta, leggera, resistente agli urti, ignifuga e resistente alla corrosione
Schemi di configurazione
Configurazione del modello A1
| Capacità delle cassette LGX | LGX | Capacità totale | Tipo di connettore | Dimensione | Applicazione |
|---|---|---|---|---|---|
| R: 72F MPO × 4 pezzi T: 24F MPO × 12 pcs = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 cassetta A1 LGX connessa a 12 cassette C3 LGX |
Configurazione del modello A2
| Capacità delle cassette LGX | LGX | Capacità totale | Tipo di connettore | Dimensione | Applicazione |
|---|---|---|---|---|---|
| R: 72F MPO × 4 pezzi T: 48F MPO × 6 pcs=288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 cassetta LGX A2 si collega a 3 cassette LGX C1 |
Configurazione del modello B1
| Capacità delle cassette LGX | LGX | Capacità totale | Tipo di connettore | Dimensione | Applicazione |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 pcs + 24F MPO × 1 pcs = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Connessione con dispositivi di trasmissione 400G e cassette C3 LGX |
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Tipo di fibra | SM (G652, G655, G657); MM (OM1-OM5) |
| Collegamento | Uomo/donna MPO/MTP, LC |
| Diametro del cavo | Mini Round: Max 4.5mm; Nastro: Max 3.0×5.0mm; 0.9/0.6 |
| Perdita di inserimento | Standard: ≤ 0,35/0,7 dB; bassa perdita: ≤ 0,2/0,35 dB; LC: ≤ 0,3 dB |
| Risultato di perdita | APC SM: 60 dB; PC MM: 20 dB; UPC SM: 40 dB |
| Lunghezza d'onda di prova | SM: 1310/1550nm; MM: 850/1300nm |
| Dimensioni | Casella modulo: 93×100×39 mm; Cassa macchina: 482×200×44,2 mm |
| Materiale | Aluminici |
Informazioni sull'imballaggio
| Peso | Dimensione della scatola interna | Dimensioni esterne della scatola | Peso per scatola |
|---|---|---|---|
| 1.5 kg | 500 × 280 × 80 mm | 510 × 300 × 420 mm | 11 kg |
Perché scegliere Takfly?
Produzione professionale
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- Ingegneri di ricerca e sviluppo di età superiore a 10 anni
- 16 Germania macchine di iniezione e linee di produzione importate
- 30+ macchine di prova, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Disponibile il marchio OEM
- Partecipazione alle mostre globali
Controllo della qualità
- Ispezione delle materie prime in entrata
- Ispezione completa dopo ogni processo produttivo
- Controlli di qualità della mezza produzione
- Ispezione del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Consegna
- Esemplari: 1-3 giorni lavorativi
- Produzione di massa: 3-7 giorni lavorativi
- Opzioni di imballaggio flessibili disponibili
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per ricevere il catalogo e il listino prezzi, si prega di fornire le informazioni di posta elettronica o di contatto sul nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, offriamo sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalla dimensione e dal metodo di spedizione.
D4: Posso visitare la vostra fabbrica?
A4: Sì, la nostra fabbrica si trova a Shenzhen, in Cina. Contattaci per fissare un appuntamento.
Q5: Cosa succede se ci sono problemi di qualità con le merci?
A5: se si verificano problemi di qualità, si prega di fornire foto per il nostro dipartimento QC per analizzare e risolvere.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
