1*N Fibra Ottica 9/125 um PLC Monomodale Splitter a Circuito Planare
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Separatore planare del circuito dell'onda luminosa dello SpA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Separatore di circuito planare a onde luminose PLC monomodale in fibra ottica 1 * 32 9/125 um | lunghezza d'onda operativa (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perdita di Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perdita di ritorno minima (dB): | 55 | Tipo di fibra: | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB): | 0.5 (tipico 0,3) | Temperatura di funzionamento (℃): | -40 ~ +85 |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | divisore PLC a modalità singola,splitter in fibra ottica 9/125 um,circuito di onde luminose planare |
||
Descrizione di prodotto

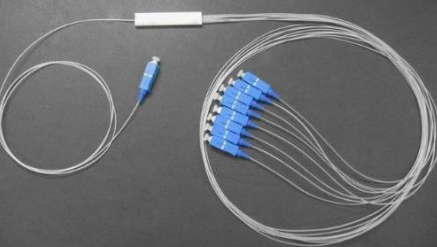

1×32 Fibra ottica 9/125 μm Single Mode PLC Splitter
Il splitter PLC (Planar Lightwave Circuit) è un dispositivo di distribuzione di potenza ad alte prestazioni basato sulla tecnologia del substrato di quarzo integrato.Questi splitter mono-modo 1×N e 2×N dividono uniformemente i segnali ottici da uno o due ingressi a più uscite, e può anche operare al contrario per combinare più segnali in una o due fibre.
Applicazioni
- Reti di telecomunicazione
- Sistemi PON (Passive Optical Network)
- Impieghi FTTH (Fibra a domicilio)
- Sistemi di distribuzione CATV
- Reti di trasmissione video
Caratteristiche chiave
- Intervallo di lunghezza d'onda dell'operazione a banda larga
- Basso rendimento di perdita di inserimento
- Perdita minima dipendente dalla polarizzazione (PDL)
- Progettazione compatta ed efficiente nello spazio
- Eccellente uniformità tra canali
- Alta affidabilità e stabilità a lungo termine
Specifiche tecniche
| Parametro | Valore |
|---|---|
| lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima a temperatura (dB) | 0.5 (tipico 0.3) |
| Temperatura di funzionamento (°C) | -40 ~ +85 |
| Temperatura di conservazione (°C) | -40 ~ +85 |
1×N Performance dello splitter
| Tipo | 1 × 2 | 1x4 | 1×8 | 1 × 16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Perdita di inserimento massima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL (dB) massimo | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Performance del divisore
| Tipo | 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Perdita di inserimento massima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL (dB) massimo | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: tutte le misurazioni sono effettuate a temperatura ambiente e i connettori non sono inclusi.
Dimensioni dell'imballaggio
1 × N imballaggio a fessura
| Tipo di pacchetto | 1 × 2 | 1x4 | 1×8 | 1 × 16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Casella di metallo di base (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50×7×4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Cassa di metallo a mini-modulo (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80×20×6 | 100×40×6 |
| Modulo scatola di plastica (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N Imballaggio a fessura
| Tipo di pacchetto | 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Casella di metallo di base (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80×12×4 |
| Cassa di metallo a mini-modulo (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Modulo scatola di plastica (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Immagini del prodotto
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di fibra ottica
- 450+ operai di montaggio esperti con 3+ anni di esperienza
- 10+ Ingegneri dedicati alla ricerca e allo sviluppo che guidano l'innovazione
- 16 Macchine per l'iniezione e linee di produzione importate dalla Germania
- 30+ macchine di prova avanzate, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Attrezzature complete per la verifica della qualità: tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Processo di controllo della qualità
- Controllo in loco delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Informazioni sulla consegna
- Esemplari: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per ricevere il catalogo e il listino prezzi, si prega di fornire le informazioni di posta elettronica o di contatto sul nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, possiamo prendere in considerazione sconti per carichi multipli di merci miste in container.
Q3: Quanto saranno le spese di spedizione?
A3: Le spese di spedizione dipendono dalla dimensione della spedizione e dal metodo di spedizione.
D4: Posso farvi visita?
A4: Certo! La nostra fabbrica si trova a Shenzhen, in Cina. Contattaci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
A5: se si verificano problemi di qualità durante lo sballo, si prega di scattare foto per riferimento.insieme all'attuazione di miglioramenti di qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
R6: In genere imballiamo le merci in scatole a bolliture e cartoni, ma possiamo soddisfare le richieste di imballaggio personalizzate dei clienti.
Q7: Quali sono le vostre condizioni di pagamento?
A7: T/T 30% come deposito, e 70% di saldo prima della consegna. Forniamo foto dei prodotti e imballaggi prima del pagamento finale.
Q8: Quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU
D9: Che mi dici del tempo di consegna?
A9: generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
A10: Sì, possiamo fabbricare i prodotti in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
