Splitter PLC in Fibra Ottica da Rack | Distribuzione Segnale in Fibra Ottica per Ampia Selezione e Ottimi Prezzi
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Specifiche dello splitter PLC in fibra ottica per montaggio su rack |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Splitter PLC in fibra ottica per montaggio su rack | Distribuzione del segnale in fibra ottica per P | lunghezza d'onda operativa (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perdita di Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perdita di ritorno minima (dB): | 55 | Tipo di fibra: | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB): | 0.5 (tipico 0,3) | Temperatura di funzionamento (℃): | -40 ~ +85 |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Separatore a fibra ottica dello SpA del supporto di scaffale,splitter di distribuzione del segnale in fibra ottica,Splitter PLC con garanzia |
||
Descrizione di prodotto

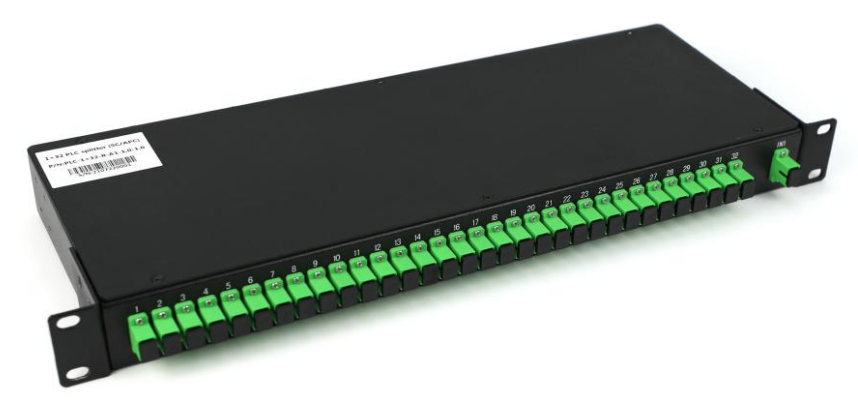

Splitter Ottico PLC per Montaggio su Rack
Soluzione professionale di distribuzione del segnale in fibra ottica per telecomunicazioni e infrastrutture di rete.
Panoramica del Prodotto
Lo splitter PLC (Planar Lightwave Circuit) per montaggio su rack è un dispositivo di distribuzione della potenza basato su tecnologia a base di quarzo integrato. Gli splitter PLC Monomodali 1xN e 2xN dividono uniformemente i segnali ottici da uno o due ingressi a più uscite e possono essere utilizzati al contrario per combinare più segnali in una o due fibre.
Applicazioni
- Settore delle telecomunicazioni
- Sistemi PON
- FTTH (Fiber to the Home)
- CATV
- Trasmissione Video
Caratteristiche Principali
- Lunghezza d'onda di funzionamento a banda larga
- Bassa perdita di inserzione
- Bassa PDL (Perdita dipendente dalla polarizzazione)
- Design compatto
- Buona uniformità canale-canale
- Alta affidabilità e stabilità
Specifiche Tecniche
Parametri Generali
| Parametro | Valore |
|---|---|
| Lunghezza d'onda operativa (nm) | 1260 ~ 1650 |
| Tipo di Fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB) | 0.5 (Tipico 0.3) |
| Temperatura operativa (°C) | -40 ~ +85 |
| Temperatura di stoccaggio (°C) | -40 ~ +85 |
Tutte le misurazioni sono effettuate a temperatura ambiente e i connettori non sono inclusi.
Specifiche di Prestazione - Tipo 1xN
| Tipo (1xN) | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Perdita di inserzione massima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Specifiche di Prestazione - Tipo 2xN
| Tipo (2xN) | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Perdita di inserzione massima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Tutte le misurazioni sono effettuate a temperatura ambiente, connettori non inclusi. Perdita di ritorno minima: 55 dB per tutti i tipi.
Dimensioni di Imballaggio
Imballaggio Tipo 1xN
| Tipo di Imballaggio | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Scatola metallica base (L x L x A mm) | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x7x4 | 60x12x4 |
| Scatola metallica mini modulo (L x L x A mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 |
| Scatola plastica modulo (L x L x A mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Imballaggio Tipo 2xN
| Tipo di Imballaggio | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Scatola metallica base (L x L x A mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 80x12x4 |
| Scatola metallica mini modulo (L x L x A mm) | 70x7x4 | 70x7x4 | 70x7x4 | 80x12x4 | 80x20x6 | 100x40x6 |
| Scatola plastica modulo (L x L x A mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Immagini del Prodotto
Perché scegliere TAKFLY?
- Oltre 26 anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di assemblaggio con oltre 3 anni di esperienza
- 10+ ingegneri R&D dedicati all'innovazione
- 16 macchine per iniezione importate dalla Germania e linee di produzione
- Oltre 30 macchine di test tra cui OTDR, 3D, VFL, strumenti di test IL&RL
- Apparecchiature di test complete: tester di resistenza alla trazione, tester di resistenza alla compressione, tester di misuratore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione a fiere globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo Qualità
- Controllo a campione delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà processo
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione pre-spedizione
Informazioni sulla Consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di Produzione di Massa: 3-7 giorni lavorativi
- Imballaggio: Sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande Frequenti
D1: Come posso ottenere il vostro catalogo e listino prezzi?
R1: Si prega di fornire la propria email o informazioni di contatto tramite il nostro sito web per ricevere il nostro catalogo e listino prezzi.
D2: Posso negoziare i prezzi?
R2: Sì, potremmo considerare sconti per carichi di più container di merci miste.
D3: Quanto saranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo i costi su richiesta.
D4: Posso visitarvi?
R4: Certamente! La nostra fabbrica si trova a Shenzhen, Cina. Si prega di contattarci per fissare un appuntamento.
D5: Cosa succede se c'è un problema di qualità quando riceviamo la merce?
R5: Se riscontrate problemi di qualità al momento dell'apertura della confezione, si prega di scattare foto per nostro riferimento. Il nostro reparto QC indagherà e fornirà le migliori soluzioni, oltre a implementare miglioramenti della qualità per la produzione futura.
D6: Quali sono i vostri termini di imballaggio?
R6: Solitamente imballiamo la merce in scatole blister e cartoni, ma possiamo soddisfare richieste di imballaggio personalizzate da parte dei clienti.
D7: Quali sono i vostri termini di pagamento?
R7: T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e dell'imballaggio prima del pagamento finale.
D8: Quali sono i vostri termini di consegna?
R8: EXW, FOB, CFR, CIF, DDU
D9: Come circa il vostro tempo di consegna?
R9: Generalmente 5-7 giorni lavorativi dopo la ricezione del pagamento anticipato. Il tempo di consegna specifico dipende dagli articoli e dalla quantità dell'ordine.
D10: Potete produrre secondo i campioni?
R10: Sì, possiamo produrre prodotti basati sui vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, non esitate a contattarci in qualsiasi momento!
