Cavo in fibra ottica esterno OPGW
Dettagli:
| Luogo di origine: | porcellana |
| Marca: | Takfly |
| Certificazione: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Numero di modello: | OPGW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2000M |
|---|---|
| Prezzo: | USD 500~USD 2000 |
| Imballaggi particolari: | Tamburo |
| Tempi di consegna: | 5~8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T |
| Capacità di alimentazione: | 1000KM/Month |
|
Informazioni dettagliate |
|||
| Quantità di fibra: | 4/8/12/16/24/36/48 | Tipo di fibra: | G652D, G655 |
|---|---|---|---|

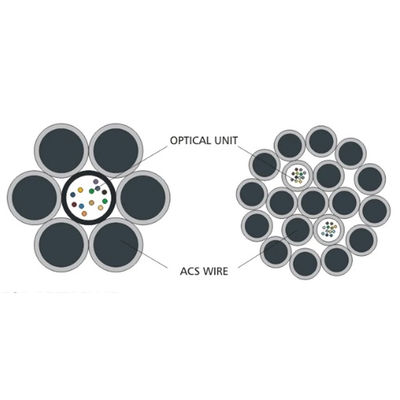

| Struttura: | Centrale o incagliato | Nome del prodotto: | Cavo in fibra ottica per esterni OPGW da 4-48 fibre |

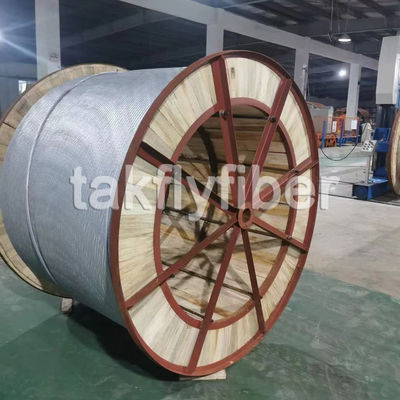

| Imballaggio: | Terlina di ferro | Lunghezza: | 2-6 km/tamburo |
| Evidenziare: | messa a terra ottica di 12C G655,Messa a terra ottica di OPGW,Cavo a fibre ottiche di 48 Hilos |
||
Descrizione di prodotto
Descrizioni:
Il cavo OPGW è la forma abbreviata di Optical Fiber Composite Overhead Ground Wire (Cavo aereo di terra composito in fibra ottica). Il cavo OPGW è adatto per l'installazione su nuove linee elettriche con doppia funzione di filo di terra e comunicazione. In particolare per l'installazione su linee elettriche a tensione normale e ad altissima tensione. Il cavo OPGW può sostituire il filo di terra convenzionale di una vecchia linea elettrica con l'aumento della funzione di comunicazione in fibra. Il cavo OPGW conduce la corrente di cortocircuito e fornisce protezione contro i fulmini.
Il cavo ottico OPGW è chiamato Optical Fiber Composite Overhead Ground Wire, è un filo di terra aereo contenente fibre ottiche. La fibra ottica è posizionata nel filo di terra della linea di trasmissione ad alta tensione aerea per formare una rete di comunicazione in fibra ottica sulla linea di trasmissione. Viene utilizzato principalmente per linee di comunicazione a 500KV, 220KV, 110KV e per nuovi sistemi di trasmissione ad alta tensione aerea. Il numero di core è 4-48 e ci sono tipi a tubo in alluminio, a telaio in alluminio e a tubo in acciaio (inossidabile).
Caratteristiche:
(1) L'OPGW utilizza una struttura a tubo libero in acciaio inossidabile, aumentando la sua affidabilità e le prestazioni di resistenza alla temperatura.
(2) L'OPGW soddisfa i requisiti di applicazione di linee in fibra di grandi dimensioni.
(3) Gli OPGW sono applicati appositamente per il sistema di comunicazione ottica durante l'installazione della linea di trasmissione elettrica.
(4) Progettazione del progetto (calcolo della freccia-tensione, corrente di cortocircuito, calcolo dei raccordi hardware ADSS)
Applicazione:
>> Il cavo OPGW viene utilizzato principalmente su linee a 500KV, 220KV e 110KV, limitato da interruzioni di corrente, sicurezza e altri elementi, per lo più utilizzato su nuove linee. Le sue applicazioni sono: alta tensione superiore a 110kv, con una campata più lunga (di solito superiore a 250M);
>> Facile da manutenere, facile per la campata della linea, le sue proprietà meccaniche possono soddisfare una grande campata della linea;
>> L'OPGW esterno è un'armatura metallica, senza influenza per la corrosione elettrica ad alta pressione e la degradazione;
>> Per costruire OPGW è necessario interrompere l'alimentazione, con conseguente maggiore perdita, quindi OPGW deve essere utilizzato nella costruzione di linee ad alta tensione superiori a 110kv;
>> Per l'indice di prestazione OPGW, maggiore è la corrente di cortocircuito, maggiore è la necessità di un buon conduttore per essere un'armatura metallica e ridurre la resistenza alla trazione, mentre, se la resistenza alla trazione è certa, per aumentare la capacità di corrente di cortocircuito, l'unico modo è ingrandire l'area della sezione metallica, con conseguente aumento del diametro e del peso del cavo, quindi la sicurezza è una questione per la resistenza del palo della linea.
Parametri:
| Modello n. | sezione | Forza di rottura nominale (KN) |
Diametro del cavo (mm) |
Peso (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
