Cavo aereo autoportante completamente dielettrico ADSS-100M: da 4 a 96 fibre, portata 100 m
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | DX-T1771 corazzato |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union, |
|
Informazioni dettagliate |
|||
| Raggio di curvatura: | 20D/15D | Installazione: | ATENERA |
|---|---|---|---|
| Guaina: | LSZH | Connetcor: | SC/PC a SC/PC |
| Diametro: | 8.5~16 mm | Tipo di cavo: | Modalità singola |
| Temperatura operativa: | Da -40°C a +70°C | Consentito resistenza alla trazione: | 100n <1000N |
| Lunghezza: | 2000 m per rotolo o su misura | Numero di fibre: | 2 core/4 core |
| Pacchetto di trasporto: | Tamburo di legno | Imballaggio: | tamburo di legno |
| Giacca: | PVC | Metodo di installazione: | Interno/esterno |
| Tipo di connettore: | LC/UPC | Conteggio delle fibre: | 12 |
| Materiale della giacca: | PE | Nucleo: | 12, facoltativo |
| Tempo di garanzia: | 20 anni | Resistenza alla schiaccia: | ≥ 1000N/100mm |
| Struttura del cavo: | Buffer rigido di tipo arco | Codice prodotto: | GJYXCH-1B |
| Materiale della guaina esterna: | MDPE | Resistenza alla trazione: | ≥100N |
| Resistenza alla trazione massima: | 1000n | Modello: | SC/APC~SC/APC |
| Perdita di inserzione: | 0,2 dB | Diametro esterno: | 4.5 mm o su richiesta del cliente |
| materiale esterno: | Fabbricazione a partire da fili metallici | Standard: | IEC60794 |
| Membro della forza: | OEM | Numero della fibra: | 12 core |
| Anno di produzione: | 2010 | Colore guaina esterna: | Nero, grigio, bianco |
| Test lunghezza d'onda: | 1310 nm ~ 1550 nm | Modello del cavo: | GJPFJV |
| Vibrazione: | ≤0,2 dB | Pacchetto: | Ram di legno |
| Rinforzo: | Ferro o KFRP o FRP | Guaina esterna: | PE |
| Nucleo in fibra: | 2 ~ 144 nuclei | Velocità dati: | 4*10G |
| Opzioni in fibra: | G652D,G657A,Om1,Om2,Om3,Om4 | Peso nominale: | 83 |
| Lunghezza d'onda di taglio del cavo: | λcc≤1260um | Installi il modo: | Polvere/installazione sepolta diretta |
| Tubo: | Disegno di tubi sciolti | Materiale: | PE/LSZH |
| Porta: | Ningbo | Colore: | Giallo o personalizzato |
| Materiale della giacca: | PVC | Numero di nucleo: | alla vostra richiesta |
| Spedizione: | TNT, DHL, UPS, FEDEX o EMS | Interno o esterno: | Al coperto |
| Dimensione del tamburo: | 300x300x300 | Lunghezza della fibra: | 1 m o personalizzato |
| Modalità fibra: | G652D G657A | Parole chiave: | Cavo di ADSS |
| Rete: | 4g, 3G | OEM: | Benvenuto |
| Numero di conduttori: | ≥ 10 | ||
| Evidenziare: | Cavo in fibra ottica ADSS 100m di lunghezza,cavo aereo completamente dielettrico 96 fibre,cavo in fibra ottica autosostenente 4 fibre |
||
Descrizione di prodotto

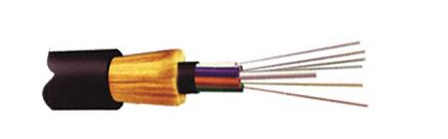

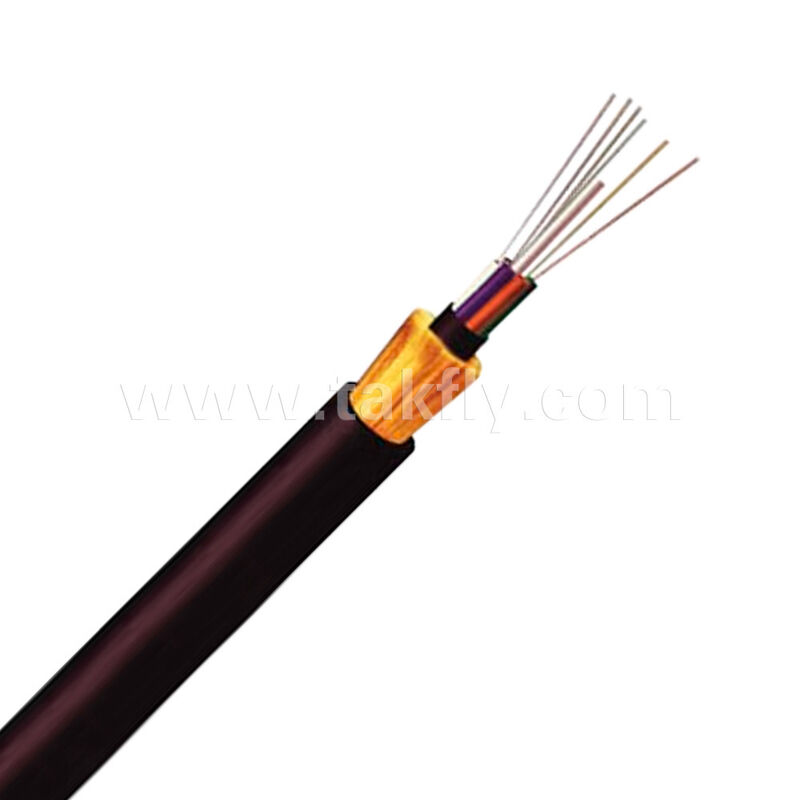

ADSS-100M Cavo aereo autoportante completamente dielettrico da 4 a 96 fibre, 100 m di lunghezza
Questo cavo aereo completamente dielettrico non metallico è progettato per una lunghezza standard di 100 metri. Numeri di fibre disponibili: 4, 6, 12, 24, 48, 96 (G.652D single-mode).Il cavo può essere installato direttamente su pali o torri senza un messaggero in acciaio. Adatto alle linee di trasmissione di energia (10 kV-220 kV) e alle reti di telecomunicazione.
Fibra ottica e dati geometrici (G.652D)
Parametri di attenuazione, dispersione e PMD
| Parametro | Unità | Prima del cablaggio | Dopo il cablaggio |
|---|---|---|---|
| Attenuazione @1310 nm | dB/km | ≤ 0.34 | ≤ 0.38 |
| Attenuazione @1550 nm | dB/km | ≤ 0.21 | ≤ 0.28 |
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | - |
| Pendiente di dispersione zero | ps/(nm2*km) | ≤ 0.092 | - |
| Lunghezza d'onda di taglio del cavo λcc | nm | ≤ 1260 | - |
| Coefficiente di dispersione @1550 nm | ps/nm*km | ≤ 18 | - |
| Coefficiente di dispersione @1625 nm | ps/nm*km | ≤ 22 | - |
| PMD (fibra individuale massima) | ps/√km | ≤ 0.1 | - |
| PMD (disegno del collegamento, M=20, Q=0,01%) | ps/√km | ≤ 0.06 | - |
| PMD (tipico) | ps/√km | 0.04 | - |
| Indice di gruppo (tipico) @1310 nm | - | 1.466 | - |
| Indice di gruppo (tipico) @1550 nm | - | 1.467 | - |
| Perdita di macro-curvatura (1 giro, raggio 16 mm) @1550 nm | dB | ≤ 0.05 | - |
| Perdita di macro-curvatura (100 giri, raggio di 25 mm) @1550 nm | dB | ≤ 0.05 | - |
| Perdita di macro-curvatura (100 giri, raggio di 30 mm) @1550 nm | dB | ≤ 0.05 | - |
Specifiche di geometria della fibra
| Parametro | Unità | Valore |
|---|---|---|
| Diametro del rivestimento | μm | 125 ± 0.7 |
| Non circolarità del rivestimento | % | ≤ 1.0 |
| Diametro del rivestimento | μm | 235-250 |
| Errore di concentricità di rivestimento/rivestimento | μm | ≤ 12.0 |
| Non-circolarità del rivestimento | % | ≤ 6.0 |
| Errore di concentricità del nucleo/rivestimento | μm | ≤ 0.6 |
| Diametro del campo di modalità (MFD) @1310 nm | μm | 8.7-9.5 |
| Diametro del campo di modalità (MFD) @1550 nm | μm | 9.8-10.8 |

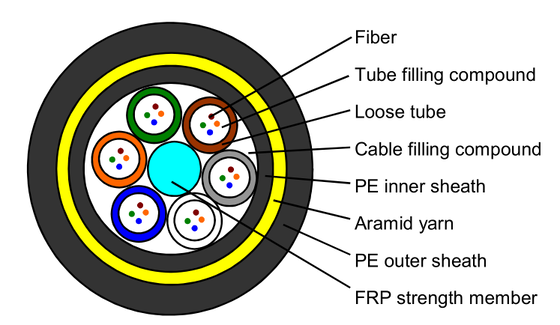

Costruzione del cavo e specifiche meccaniche
La tabella seguente fornisce una descrizione dettagliata della struttura dei fili di tubi sciolti per le fibre 24, 48 e 96.
| Parametro | Fibra | 48-Fibra | 96-Fibra |
|---|---|---|---|
| Tipo di struttura | 1 + 6 | 1 + 6 | 1 + 8 |
| Diametro del componente di resistenza centrale (FRP) | 20,0 mm | 20,0 mm | 20,0 / 3,7 mm |
| Materiale di tubi sciolti | PBT | PBT | PBT |
| Diametro del tubo sciolto | 20,0 mm | 20,0 mm | 20,0 mm |
| Numero di tubi liberi | 4 | 4 | 8 |
| Fibre per tubo | 6 | 12 | 12 |
| Numero di riempitivi | 2 | 0 | 0 |
| Blocco dell'acqua | filati + nastro adesivo | filati + nastro adesivo | filati + nastro adesivo |
| Ripcord | 2 pezzi | 2 pezzi | 2 pezzi |
| Articolo di forza periferica | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da fibre sintetiche |
| Materiale della guaina esterna | MDPE (nero) | MDPE (nero) | MDPE (nero) |
| Spessore nominale della guaina | 1.7 mm | 1.7 mm | 1.7 mm |
| Diametro del cavo(± 0,5 mm) | 9.5 mm | 100,0 mm | 11.8 mm |
| Peso del cavo(± 10%, kg/km) | 70 kg/km | 75 kg/km | 110 kg/km |
| Tensione massima consentita (MAT) | 2700 N | 2700 N | 2700 N |
| Lunghezza della lunghezza | 100 m | 100 m | 100 m |
| Resistenza alla frantumazione - a breve termine | 2200 N/100 mm | 2200 N/100 mm | 2200 N/100 mm |
| Raggio di piegatura - funzionamento | 15 × OD | 15 × OD | 15 × OD |
| Raggio di piegatura - installazione | 25 × OD | 25 × OD | 25 × OD |
| Temperatura - funzionamento | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| Temperatura - installazione | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| Temperatura - conservazione/spedizione | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = diametro esterno del cavo
Imballaggio, marcatura del tamburo e del cavo
| Articolo | Specificità |
|---|---|
| Lunghezza standard della bobina | 2.0 - 4,0 km per tamburo in legno composito (tipo di esportazione) |
| Fumigazione | Rapporto e timbro forniti su richiesta |
| Marcatura dei cavi | Stampa a getto d'inchiostro per ogni metro: anno, tipo di cavo, numero di fibre, lunghezza. |
Norme applicabili
- DL/T 788‐2016 / YD/T 980‐2002
- IEC 60794‐4 / IEEE 1222
- Telcordia GR‐20
Opzioni di ordine
| Modello | Numero di fibre | Spano | Colore della guaina |
|---|---|---|---|
| ADSS‐100M‐4X | 4 | 100 m | Nero |
| ADSS‐100M‐6X | 6 | 100 m | Nero |
| ADSS‐100M‐12X | 12 | 100 m | Nero |
| ADSS‐100M‐24X | 24 | 100 m | Nero |
| ADSS‐100M‐48X | 48 | 100 m | Nero |
| ADSS‐100M‐96X | 96 | 100 m | Nero |
Per i disegni di costruzione dettagliati delle varianti di fibra 4/6/12, contattateci.
Domande frequenti
D: Lei è un produttore?
R: Sì, siamo un produttore, fornitore di soluzioni FTTH e di soluzioni totali per data center a Shenzhen, in Cina, fondato nel 2000.
D: Qual è il vostro MOQ?
A: MOQ può essere 1 pezzo, ma il prezzo non è competitivo. Più quantità, il prezzo sarà più competitivo.
D: Può indicare il prezzo FOB?
R: Sì. Possiamo consegnare per via aerea, DHL, TNT, UPS, FEDEX, ecc. Per grande quantità consegneremo per via marittima. Possiamo citare il prezzo con il trasporto e il tempo di consegna dopo aver fornito requisiti dettagliati con la quantità.
D: Com'è la vostra qualità?
R: La nostra produzione segue gli standard IEC e europei. CE, ISO, RoHS, CPR e ANATEL certificati. Tutti i prodotti sono testati al 100% prima della consegna.
D: Qual e' il tempo di consegna?
A: dipende dalla quantità e dai prodotti. Per i cordoni di patch in fibra ottica, il tempo di consegna può essere di 2-3 giorni lavorativi per un massimo di 5000 pezzi. Teniamo prodotti regolari in magazzino e possiamo gestire ordini urgenti.
D: Qual è la garanzia?
A: A seconda del prodotto, offriamo una garanzia di 1 anno per i cordoni da consegna, che copre solo i danni non artificiali.Ripariamo gratuitamente con il trasporto pagato dal cliente.
D: Cosa hai in valigia?
R: pacchetto standard per l'esportazione internazionale, stampa del logo su richiesta prima del preventivo.
D: Puoi offrire OEM/ODM?
R: Sì, possiamo. Tutti i prodotti accettano OEM/ODM. Possiamo firmare accordi di riservatezza.
D: Posso avere un campione?
R: Sono disponibili campioni gratuiti per prodotti inferiori a 10 USD. I costi di trasporto sono a carico dell'acquirente prima della consegna.
D: Come posso ordinare?
A: 1. Invia richiesta con il nome del prodotto, le specifiche e la quantità. 2. Forniamo un preventivo con il tempo di consegna. 3. Dopo la conferma, inviamo PI con i dettagli bancari. 4. La produzione inizia dopo il pagamento. 5.Conferma del destinatario prima della consegna.6 Numero di tracciamento fornito dopo la spedizione.
D: Qual è il termine di pagamento?
A: T/T, Western Union, Paypal, . Per grandi quantità: deposito del 50%, saldo del 50% prima della consegna. Offriamo prezzi competitivi corrispondenti ai prezzi di mercato per una qualità equivalente.
