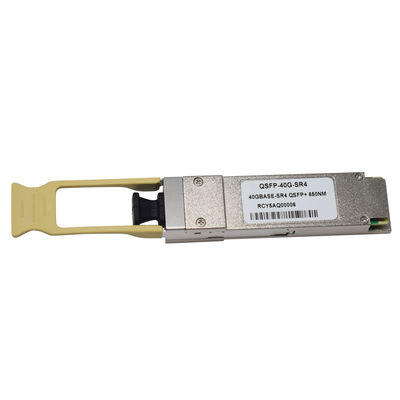

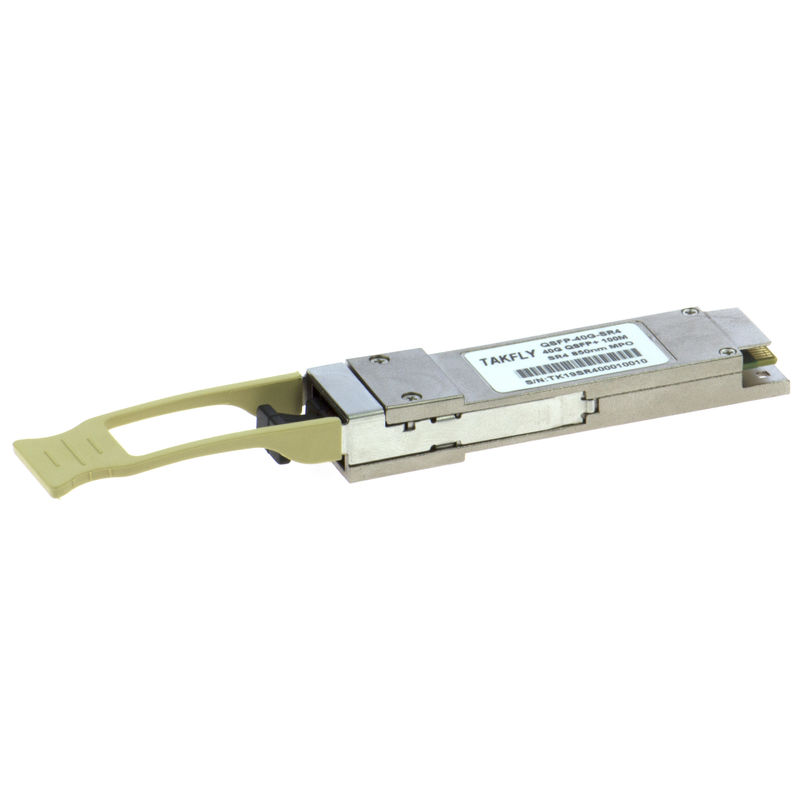

Modulo ricetrasmettitore QSFP+ SR4 MPO 100M MMF 40G BASE
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Takfly |
| Certificazione: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Numero di modello: | TKQSFP40GSR4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | pc 1 |
|---|---|
| Prezzo: | USD35/pcs ~ USD45/pcs |
| Imballaggi particolari: | contenitore + spone + cartone di bolla |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Capacità di alimentazione: | 30000pcs/month |
|
Informazioni dettagliate |
|||
| Velocità: | 40 Gbps | Distanza di trasmissione: | 100 milioni |
|---|---|---|---|
| Lunghezza d'onda: | 850 nm | Porta in fibra: | MPO |
| Evidenziare: | Modulo del ricetrasmettitore di JG325B sfp,QFX-QSFP-40G-SR4,Modulo del ricetrasmettitore di JG709A sfp |
||
Descrizione di prodotto
Modulo ricetrasmettitore 40G QSFP+ SR4 MPO 100M MMF 40GBASE, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
Descrizione
Il 40G QSFP+ SR4 è un ricetrasmettitore QSFP+ a fibra ottica parallela, collegabile, a quattro canali per applicazioni Ethernet a 40 Gigabit. Questo ricetrasmettitore è un modulo ad alte prestazioni per comunicazioni dati a corto raggio multi-corsia e applicazioni di interconnessione. Integra quattro corsie dati in ogni direzione con una larghezza di banda di 40 Gbps. Ogni corsia può operare a 10,3125 Gbps fino a 100 m utilizzando fibra OM3 o 150 m utilizzando fibra OM4. Questi moduli sono progettati per operare su sistemi a fibra multimodale utilizzando una lunghezza d'onda nominale di 850 nm. L'interfaccia elettrica utilizza un connettore di tipo bordo a 38 contatti. L'interfaccia ottica utilizza un connettore MTP (MPO) a 12 fibre. Questo modulo incorpora la comprovata tecnologia di circuito e VCSEL di Takfly Avago Technologies per fornire lunga durata, alte prestazioni e un servizio costante.
Caratteristiche
- Moduli ricetrasmettitori full-duplex a quattro canali
- Velocità di trasmissione dati fino a 10,3 Gbit/s per canale
- Array VCSEL a 4 canali da 850 nm
- Array di fotodiodi PIN a 4 canali
- Basso consumo energetico<1,5 W
- Alloggiamento isolato dalla massa del connettore
- Temperatura di esercizio da 0°C a +70°C
- Tensione di alimentazione 3,3 V
- Conforme a RoHS 6
- Fattore di forma QSFP collegabile a caldo
- Lunghezza massima del collegamento di 100 m su fibra multimodale OM3 (MMF) e 150 m su MMF OM4
- Singolo connettore MPO
- Funzioni diagnostiche digitali integrate
Applicazione
- 40GBASE-SR4 40G Ethernet
- Connessioni switch e router Datacom/Telecom
- Applicazioni di aggregazione dati e backplane
- Protocollo proprietario e applicazioni di densità
Valori massimi assoluti
| Parametro | Simbolo | Min | Max | Unità |
| Tensione di alimentazione | Vcc | -0,3 | 3,6 | V |
| Tensione di ingresso | Vin | -0,3 | Vcc+0,3 | V |
| Temperatura di stoccaggio | Tst | -20 | 85 | ºC |
| Temperatura di esercizio dell'involucro | Top | 0 | 70 | ºC |
| Umidità (senza condensa) | Rh | 5 | 95 |
% |
| Parametro | Simbolo | Min | Tipico | Max | Unità | Note |
| Trasmettitore | ||||||
| Lunghezza d'onda centrale | λc | 840 | 850 | 860 | nm | - |
| Larghezza spettrale RMS | ∆λ | - | - | 0,65 | nm | - |
| Potenza di lancio media, ogni corsia | Pout | -7,5 | - | 2,5 | dBm | - |
| Differenza di potenza di lancio tra due corsie qualsiasi (OMA) | 4 | dB | - | |||
| Rapporto di estinzione | ER | 3 | - | - | dB | - |
| Potenza di picco, ogni corsia | 4 | dBm | - | |||
| Trasmettitore e dispersione | TDP | 3,5 | dB | - | ||
| penalità (TDP), ogni corsia | ||||||
| Potenza di lancio media di OFF | -30 | dB | - | |||
| trasmettitore, ogni corsia | ||||||
| Coordinate Eye Mask: X1, X2, X3, Y1, Y2, Y3 | VALORI DELLE SPECIFICHE 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 | Hit Ratio = 5x10-5 | ||||
| Ricevitore | ||||||
| Lunghezza d'onda centrale | λc | 840 | 850 | 860 | nm | - |
| Sensibilità del ricevitore sollecitato in OMA, | -5,4 | dBm | 1 | |||
| ogni corsia | ||||||
| Potenza media massima all'ingresso del ricevitore, ogni corsia | 2,4 | dBm | - | |||
| Riflettanza del ricevitore | -12 | dB | - | |||
| Potenza di picco, ogni corsia | 4 | dBm | - | |||
| LOS Assert | -30 | dBm | - | |||
| LOS De-Assert – OMA | -7,5 | dBm | - | |||
| Isteresi LOS | 0,5 | dB | - | |||
Compatibilità
Tutti i moduli ricetrasmettitori di Takfly sono open source, possono essere codificati per essere pienamente compatibili con i prodotti e i dispositivi dei principali marchi, come Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C, ecc. Per i dispositivi di altri marchi, si prega di specificare al momento dell'ordine in modo da poter scrivere i codici corrispondenti per una facile applicazione.
Dimensione
FAQ:
Q: Fornite il servizio OEM?
A: Sì, possiamo stampare il vostro logo o etichetta sui prodotti o sulla scatola.
Q: Potete fornire campioni gratuiti?
A: Alcuni campioni di basso valore possono essere gratuiti per voi, ma è necessario pagare le spese di spedizione.
Q: Come potete garantire la qualità?
A: Basandoci sul nostro perfetto sistema di gestione della qualità, tutti i nostri prodotti sono stati testati al 100% prima della spedizione.
Q: Qual è il vostro tempo di consegna?
A: Generalmente, campione: 3~5 giorni lavorativi. Ordine formale: 7-10 giorni lavorativi.
Q: Quali sono i vostri termini di pagamento?
A: Accettiamo T/T, Western Union, Paypal, L/C
Per i campioni: pagamento al 100%. Ordine formale: 30%~100% come deposito, pagamento del saldo prima della spedizione.
