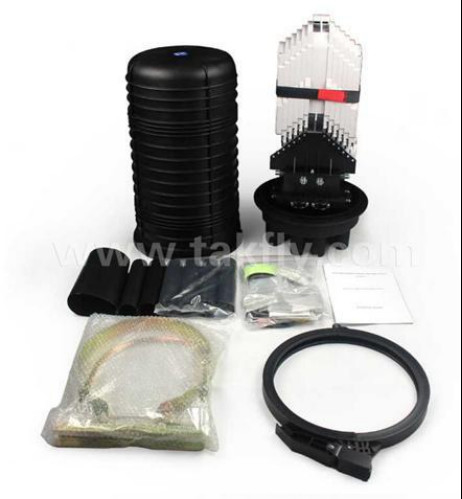

288 nuclei sigillo riscontrabile di tipo cupola di fibra ottica splice chiusura FOSC con 1000 volte inserire e estrarre vita

1. Ambito di applicazione

Il presente Manuale di installazione è adatto alla chiusura di giunzione in fibra ottica (di seguito abbreviato come FOSC), come guida per una corretta installazione.

Il campo di applicazione è: montaggio aereo, interrato, a parete, a condotto e su maniglia. La temperatura ambiente varia da –40℃ a +65℃.

2. Struttura e configurazione di base

2.1 Dimensioni e capacità

2.2 Componenti principali

2.3 Principali accessori e utensili speciali

3. Strumenti necessari per l'installazione

3.1 Materiali supplementari (a cura dell'operatore)

3.2 Attrezzi speciali (a cura dell'operatore)

3.3 Strumenti universali (a cura dell'operatore)

3.4 Strumenti di giunzione e test (a cura dell'operatore)

Avviso: gli strumenti e gli strumenti di prova sopra menzionati dovrebbero essere forniti dagli operatori stessi.

4. Diagramma di flusso dell'installazione

5. Il processo di installazione del FOSC.

5.1 Passaggio uno: aprire la chiusura

5.1.1 Pulire l'area e determinare dove installare il FOSC e quindi posizionare i cavi in ​​fibra richiesti.

5.1.2 Controllare se i componenti principali e gli accessori sono stati ben preparati all'interno dell'imballo.

5.1.3 Aprire la chiusura

• Smontare il bullone di fissaggio del telaio ed estrarre il sistema di bloccaggio del telaio, quindi procedere con lo smontaggio del telaio.
• Tirare verso l'alto il coperchio FOSC e l'installazione può iniziare. 5.1.4 Vedere il disegno 1

​Questioni importanti:Se le condizioni meteorologiche non sono abbastanza buone, è necessario montare una tenda impermeabile e antipolvere.

5.2 Fase due: determinare la lunghezza del cavo in fibra da fissare e spelare all'interno FOSC

5.2.1 Se tutte le fibre sono destinate alla giunzione dei rami, fare riferimento al Disegno 2(A) per la lunghezza di spelatura.

5.2.2 Se alcune fibre sono per il passaggio diretto, mentre altre sono per la giunzione dei rami, fare riferimento al Disegno 2(B) per la lunghezza di spelatura.

5.2.3 Vedere il disegno 2.

Questioni importanti:

• Riservare una lunghezza sufficiente di cavo in fibra da giuntare.
• Anche la lunghezza di spelatura può essere decisa dai clienti in base ai requisiti di installazione

5.3 Fase tre: rimuovere lo strato protettivo del cavo in fibra e della fibra

5.3.1 Rimuovere lo strato protettivo del cavo in fibra dalla temperatura. segno di posizionamento con la taglierina e l'estrattore, fare riferimento al disegno 2 per la lunghezza di spelatura. Anche la lunghezza di spelatura può essere decisa in base ai requisiti di installazione

5.3.2 Vedere il disegno 3.

Questioni importanti: Se è difficile rimuovere tutto lo strato protettivo del cavo in fibra in una volta, rimuoverlo sezione per sezione per evitare la rottura della fibra.

5.4 Fase quattro: separare i nuclei in fibra e preparare il lavoro prima di fissare il cavo in fibra.

5.4.1 Avvolgere 2 strati di nastro isolante sullo strato protettivo del nucleo in fibra per protezione. Nel frattempo, eliminate l'imbottitura per separare il nucleo delle fibre e pulitele. Formare un anello del diametro di 100 mm circa e fissarlo provvisoriamente sulla fibra mediante nastro adesivo.

5.4.2 A seconda del cavo in fibra spelato, sono disponibili i due casi seguenti.

• Tutte le fibre devono essere ramificate dopo essere state giuntate completamente.
• Alcune fibre sono destinate al passaggio diretto dopo essere state avvolte, mentre le altre sono destinate alla giunzione dei rami.

5.4.3 Il FOSC è dotato di 3 tubi di ingresso/uscita singoli adatti a cavi a fibra singola con max. diametro ф16mm e 1 tubo di ingresso/uscita massa adatto per 1 pezzo di cavo in fibra con max. diametro ф 25mm o 2 pezzi di cavi in ​​fibra con max. diametro ф 21mm o multi spezzoni di cavi in ​​fibra di diametro corto.

5.4.4 Il tubo di ingresso/uscita della massa è necessario se alcune fibre sono destinate al passaggio diretto

5.4.5 Il corrispondente coperchio del tubo di ingresso/uscita potrebbe essere leggermente aperto con un cacciavite dall'interno verso l'esterno in base al numero e al diametro del cavo in fibra richiesto.

5.4.6 Conservare l'anima rinforzata di 70 mm di lunghezza e tagliare quelle non necessarie.

5.4.7 Vedere il disegno 4 e il disegno 5.

Questioni importanti: I tubi di ingresso/uscita devono essere selezionati accuratamente per facilitare la giunzione e la sigillatura.

5.5 Fissare il nucleo rinforzato e pirocondensare, fissare e sigillare il cavo in fibra.

5.5.1 Inserire il cavo in fibra nel corrispondente tubo di fissaggio termoretraibile, inserirlo ulteriormente nel tubo di entrata/uscita sul fondo del FOSC.

5.5.2 Smontare il dado di fissaggio del nucleo rinforzato con una chiave speciale (di plastica), che deve essere successivamente inserita nella fessura di fissaggio e serrarla. Successivamente serrarlo nuovamente con una chiave metallica (la chiave metallica deve essere fornita dall'operatore).

5.5.3 Agganciare manualmente il manicotto di fissaggio termoretraibile al cavo in fibra fino alla sua radice.

5.5.4 Fare riferimento al disegno 5 per l'installazione della clip di diramazione.

5.5.5 Manicotto di fissaggio termorestringente con spruzzatore antincendio per abbracciare il tubo di ingresso/uscita e il cavo in fibra per raggiungere la completa sigillatura.

5.5.6 Vedere il disegno 5

questione importante:

• Il dado di fissaggio del nucleo rinforzato deve essere serrato.
• Durante il riscaldamento, il tubo di fissaggio termoretraibile dovrebbe restringersi in modo uniforme e non dovrebbero essere presenti bolle, pori e altri difetti all'interno del tubo.

5.6 Passaggio sei: giunzione delle fibre

5.6.1 Seguire il manuale dell'utente della giunzione a fusione per giuntare la fibra.

Questione importante: prestare attenzione alla torsione e alla piegatura della fibra

5.7 Passo sette: installare la guaina protettiva termoretraibile e le fibre domestiche.

5.7.1 Ultimata la giunzione delle fibre, il primo anello di fibra dovrà essere alloggiato sul lato più lontano del FOST, la rimanente fibra ottica dovrà essere avvolta, formando un anello di diametro non inferiore a 80mm. quindi inserirlo nel FOST (vassoio per giunzioni in fibra ottica) insieme alla guaina protettiva termoretraibile. (Per prima cosa fissare la guaina protettiva termoretraibile nella fessura, quindi allargare adeguatamente il diametro dell'anello in fibra.)

5.7.2 vedere il disegno 6

Questione importante: prestare attenzione alla torsione e alla piegatura della fibra.

5.8 Passo otto: controllo completo

Per garantire i requisiti tecnici è necessario seguire le seguenti istruzioni:

5.8.1 Le fibre con rivestimento protettivo sono fissate con fascetta in nylon all'ingresso del FOST.

5.8.2 L'anello di tenuta deve essere premuto dall'interno verso l'esterno per installare correttamente FOST.

5.8.3 Le fibre diritte e riservate con rivestimento protettivo devono essere avvolte nel vassoio di contenimento delle fibre.

5.8.4 Controllare se i tenditori interni e il dado di fissaggio del nucleo rinforzato sono ben serrati.

5.8.5 Controllare se il raccordo di tenuta è installato in modo ordinato e senza intoppi.

5.8.6 Controllare se il manicotto di fissaggio termoretraibile è affidabile e sigilla completamente.

5.8.7 Vedere il disegno 7.

Questioni importanti:Se si verificano problemi, dovrebbero essere risolti immediatamente.

5.9 Passaggio nove: assemblare l'alloggiamento FOSC e fissare il FOSC

5.9.1 Mettere l'essiccante nel FOSC.

5.9.2 Mettere la copertura FOSC direttamente sulla base.

5.9.3 Installare il telaio di plastica tra la copertura FOSC e la base, serrare il sistema di bloccaggio del telaio, che dovrà poi essere fissato con il bullone di fissaggio del telaio.

5.9.4 Installazione FOSC

1. Applicazione aerea: fissare il cerchio metallico e lo specchio di poppa al palo. Fare riferimento al disegno 8
2. Applicazione di montaggio a parete: fissare la staffa alla parete con bullone. (il telaio metallico non è necessario.)
3. Applicazione interrata: non è necessaria la staffa metallica.

5.9.5 Vedi disegno 8

Questioni importanti:

• Prestare attenzione durante l'installazione del telaio di plastica.
• La specifica del bullone per il fissaggio della staffa è M8.
