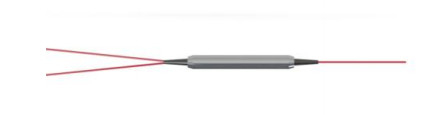

2*1 Combinatore di fascio di polarizzazione con elevato rapporto di estinzione di particolato e componenti ad alta potenza per trasduttore di corrente in fibra ottica
Dettagli:
| Luogo di origine: | La Cina, Shenzhen |
| Marca: | OEM |
| Certificazione: | CE, ISO14001, ISO9001, RoHS |
| Numero di modello: | Combinatore di fasci di polarizzazione |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Can be negotiated |
| Imballaggi particolari: | spugna + scatole di plastica + scatola di cartone da esportazione |
| Tempi di consegna: | 1-3 settimane a seconda della quantità |
| Termini di pagamento: | L/C, T/T, Western Union, Paypal |
| Capacità di alimentazione: | 3500 pezzi/mese |
|
Informazioni dettagliate |
|||
| lunghezza d'onda centrale: | 1310nm, 1550nm, 1064nm, 980nm | Numero di porta: | 2x1 |
|---|---|---|---|
| Min. Isolation: | 50 dB | Minuti attenuazione di riflessione: | 50 dB |
| Potenza ottica massima (CW): | 300 mW | Temperatura di funzionamento: | -5~+70 |
| Temperatura di conservazione: | -40~+85 | ||
| Evidenziare: | Combinatore di fasci PM ad alto rapporto di estinzione,2*1 PM Beam Combiner,Componenti PM e ad alta potenza |
||
Descrizione di prodotto
Caratteristiche
️Basse perdite di inserimento
️Perdite di rendimento elevate
️Alto tasso di estinzione
️Alta affidabilità
️Alta stabilità
Applicazioni
️Trasduttore di corrente in fibra ottica
️Sensore a fibra
️Giroscopio a fibra ottica
️Sistemi di telecomunicazione coerenti
Dimensioni del pacchetto
Il percorso di routing è dal porto 1, 2 a 3, qui ci sono tre opzioni di stato polarizzato dal porto 1, 2 al porto 3:
Opzione 1: PM a SM,
Porta 1: 50%,Luce polarizzata lineare, attraverso l'asse lento, Porta 2: 50%,Luce polarizzata lineare, attraverso l'asse lento
Porta 3, 100%, luce polarizzata circolare fuori,
Opzione 2: PM a PM, il porto 1 è l'asse lento 0° allineato al porto 3
Porta 1, 2, funziona solo attraverso l'asse lento, bloccato il veloce,
L'asse lento della porta 1 è allineato all'asse lento della porta 3.
L'asse lento della porta 2 è allineato all'asse rapido della porta 3.
Opzione 3: PM a PM, il porto 1 è l'asse lento a 45° allineato al porto 3
Porta 1, 2, funziona solo attraverso l'asse lento, bloccato il veloce,
Porta 1 o 2, 100%, luce polarizzata lineare, attraverso l'asse lento,
Porta 3, 25% luce polarizzata lineare fuori, attraverso l'asse lento, e 25% dal veloce
Isolatore ibrido PM IPBCSpecificità
Informazioni sull'ordine
IPBCD-1111-222-34-555
| 1111 |
Centrolunghezza d'onda
|
1550=1550nm,1310=1310nm,......,0850=850nm
|
| 222 |
Grado:
|
P=Perfetto grado, A=A grado
|
| 3 | - Tipo coda |
0=250μm di fibra nuda, 1=900μm di tubo sciolto
|
| 4 | - Lunghezza della fibra | 0=0,8m, 1=1m |
| 555 |
Opzione per la porta da 3 a 1,2:
|
1=opzione 1, 2=opzione 2, 3=opzione 3 |
|
6
|
Dimensione del pacchetto:
|
0=φ5,5x35 mm, 1=φ5,5x50 mm, S=Specificato
|
|
777
|
Tipo di fibra per la porta 1.2 3:
|
001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E
|
|
88
|
Collegamento per la porta 1,2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC, N=None
|
