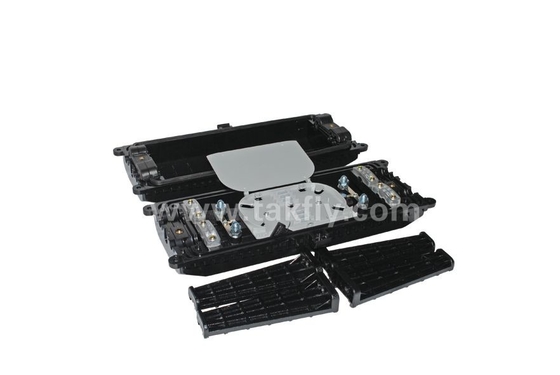

288 Core Dome Heat Shrinkable Seal Fibra ottica Splice Closure FOSC Progettato per prestazioni ed efficienza ottimali
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | Takfly/OEM |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | TK-SC-A11 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Can be negotiated |
| Tempi di consegna: | giorno 3-7working |
| Termini di pagamento: | L/C, T/T, Western Union, Paypal |
| Capacità di alimentazione: | 50000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Temperatura di lavoro: | -40 °C ~ +85 °C | Umidità relativa: | ≤ 85% (+ 30 0C) |
|---|---|---|---|
| Pressione atmosferica: | 70Kpa~106Kpa | Perdita dell'inserzione: | ≤ 0.2dB |
| Attenuazione di riflessione di UPC: | ≥ 50dB | Attenuazione di riflessione dell'APC: | ≥ 60dB |
| Inserire e estrarre vita: | > 1000 volte | ||
| Evidenziare: | Chiusura a fibra ottica della giuntura della cupola,FOSC Fibra ottica di chiusura splice,288 nuclei Fibra ottica Splice Closure |
||

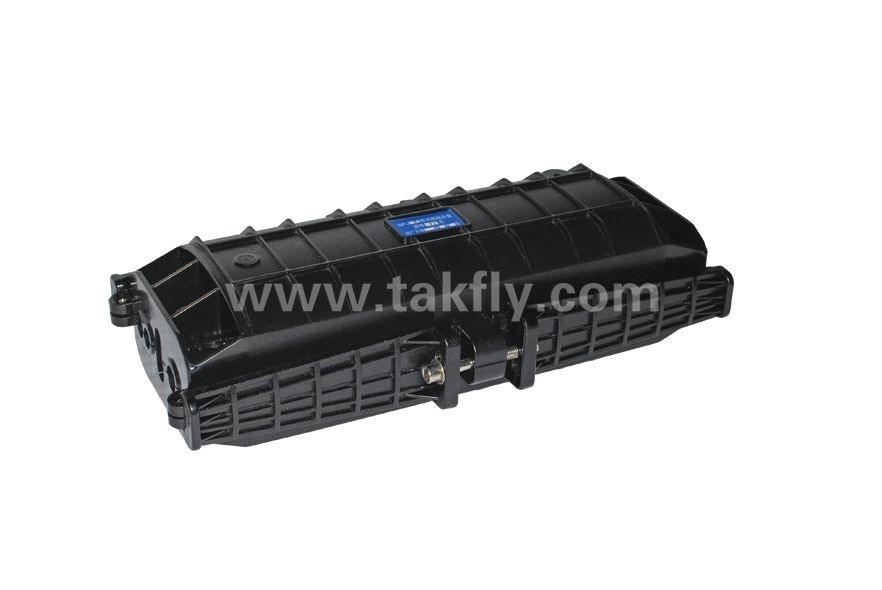

Descrizione di prodotto
1. Ambito di applicazione
Questo manuale di installazione è adatto alla chiusura di giunzione in fibra ottica (di seguito abbreviato come FOSC), come guida per una corretta installazione.
Il campo di applicazione è: aereo, interrato, a parete, a parete in canalina e su maniglia. La temperatura ambiente varia da -40 a +65 ℃.
2. Struttura e configurazione di base
2.1 Dimensioni e capacità
| Dimensione esterna (LxWxH) |
410x200x120(millimetro) |
| Peso (esclusa scatola esterna) |
1900g-2100g |
| Numero di porte di ingresso/uscita |
6 porti |
| Diametro del cavo in fibra |
Φ8—Φ16(millimetro) |
| Capacità del FOSC | Fascio: 6—96 (nuclei), nastro: max. 144 (nuclei) |

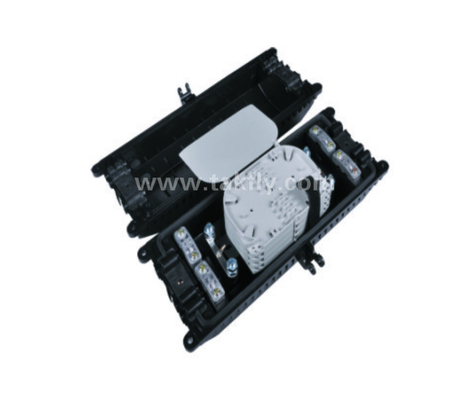

2.2 Componenti principali
| NO. | Nome dei componenti | Quantità | Utilizzo | Osservazioni | |
| 1 |
Alloggiamento |
1 set | Protezione completa delle giunzioni dei cavi in fibra |
Diametro interno: 285x110 (mm) |
|
| 2 |
Inserire la piastra |
2 paia |
Fissare l'alloggiamento |
175x56x30(millimetro) |
|
| 3 | Vassoio di giunzione per fibra ottica (FOST) |
Massimo. 4 vassoi (mazzo) Massimo. 4 vassoi (nastro) |
Fissaggio della guaina protettiva termoretraibile e trattenimento delle fibre |
Adatto per: Gruppo: 6,8,12,16,24 (core) Nastro: 3 (pezzi) |
|
| 4 |
Fondazione |
1 set |
Fissaggio cavo in fibra, nucleo rinforzato e FOST |
||
| 5 | Raccordo di tenuta | 1 set | Sigillatura tra coperchio FOSC e fondo FOSC | ||
| 6 |
Tappo della porta |
6 pezzi |
Sigillatura delle porte vuote |
||
| 7 |
Dispositivo di derivazione di terra |
1 set |
Derivazione di parti metalliche di cavi in fibra in FOSC per il collegamento a terra |
Configurazione secondo i requisiti |
|
2.3 Principali accessori e utensili speciali
| NO. | Nome diaccessori | Quantità | Utilizzo | Osservazioni | |
| 1 |
Guaina protettiva termoretraibile |
Protezione delle giunzioni dei cavi in fibra | Configurazione secondo capacità |
||
| 2 |
Cravatta in nylon |
|
Fibra di fissaggio con protettivocappotto |
Configurazione secondo capacità |
|
| 3 |
Nastro isolante |
1 rotolo |
|||
| 4 |
Nastro sigillante |
1 rotolo |
Fissaggioe sigillatura singola |
Configurazione secondo specifica | |
| 5 |
Gancio per appendere |
1 set | Fissaggio e sigillaturamassacavo in fibra | ||
| 6 |
Filo di terra |
1 pezzo |
Cavi in fibra ramificati |
Da eseguire secondo le effettive esigenze |
|
| 7 |
Tela abrasiva |
1 pezzo |
Passaggio tra i dispositivi di messa a terra |
||
| 8 |
Carta per etichette |
1 pezzo |
Mettere in FOSC prima della sigillatura per l'essiccazione dell'aria |
||
| 9 |
Chiave speciale |
3 pezzi |
Etichettatura delle fibre |
||
| 10 |
Carta di misurazione |
1 pezzo |
Dado di serraggio del nucleo rinforzato |
Per misurare il perimetro con il metro corrispondente |
|
| 11 |
Tubo tampone |
Da decidere dai clienti |
Attaccato alle fibre e fissato con FOST, gestendo il buffer |
Configurazione secondo i requisiti | |
| 12 |
Essiccante |
1 borsa |
Mettere in FOSC prima della sigillatura per l'essiccazione dell'aria. |
||
3. Strumenti necessari per l'installazione
3.1 Materiali supplementari (a cura dell'operatore)
| Nome dei materiali | Utilizzo |
| scotch | Etichettatura, fissaggio temporaneo |
| Alcool etilico | Pulizia |
| Garza | Pulizia |
3.2 Attrezzi speciali (a cura dell'operatore)
| Nome diutensili | Utilizzo |
|
Taglierina per fibra |
Tagliare le fibre |
|
Estrattore di fibre |
Rimuovere lo strato protettivo del cavo in fibra |
|
Strumenti combinati |
Assemblaggio FOSC |
3.3 Strumenti universali (a cura dell'operatore)
|
Nome degli strumenti |
Utilizzo e specifiche |
|
Nastro a fascia |
Cavo in fibra di misura |
|
Tagliatubi |
Taglio del cavo in fibra |
|
Taglierina elettrica |
Togliere lo strato protettivo del cavo in fibra |
|
Pinze combinate |
Taglio del nucleo rinforzato |
|
Cacciavite |
Cacciavite a croce/parallelo |
|
Forbici |
|
|
Copertura impermeabile |
Impermeabile, antipolvere |
|
Chiave metallica |
Dado di serraggio del nucleo rinforzato |
3.4 Strumenti di giunzione e test (a cura dell'operatore)
| Nome degli strumenti | Utilizzo e specifiche |
| Giuntatrice a fusione | Giunzione della fibra |
| OTDR | Test di giunzione |
| Strumenti di giunzione provvisori | Test provvisorio |
Avviso: gli strumenti e gli strumenti di prova sopra menzionati dovrebbero essere forniti dagli operatori stessi.
4. Diagramma di flusso dell'installazione
5. Il processo di installazione del FOSC.
5.1 Passaggio uno: aprire la chiusura
5.1.1 Pulire l'area e determinare dove installare il FOSC e quindi posizionare i cavi in fibra richiesti.
5.1.2 Controllare se i componenti principali e gli accessori sono stati ben preparati all'interno dell'imballo.
5.1.3 Aprire la chiusura
- Smontare il bullone di fissaggio della piastra di inserimento con una chiave speciale. Inserire il bullone di fissaggio nel foro con filettatura accanto al foro di fissaggio della piastra di inserimento e spingere fuori le piastre di inserimento con la chiave.
- Utilizzare la chiave speciale per smontare tutti i bulloni di posizionamento sull'alloggiamento e i bulloni di fissaggio (è anche possibile installare un gancio di sospensione in base ai requisiti di installazione) ai quattro angoli, quindi riuscire ad aprire la chiusura.
5.1.4 Vedere il disegno 1
Questioni importanti:Se le condizioni meteorologiche non sono abbastanza buone, è necessario montare una tenda impermeabile e antipolvere.
5.2 Fase due: determinare la lunghezza del cavo in fibra da fissare e spelare all'interno FOSC
5.2.1
- Cavo in fibra con lunghezza 60 mm: la distanza dal raccordo di tenuta al pannello pressato del cavo in fibra
- Cavo in fibra di lunghezza 1950 mm: viene utilizzato per essere avvolto e giuntato dopo la spelatura.
- Fibra con rivestimento protettivo nella lunghezza di 350 mm: la distanza dal punto di fissaggio del cavo in fibra al punto di fissaggio del FOST (vassoio di giunzione in fibra ottica).
- Fibra di lunghezza 1600mm: dopo aver privato lo strato protettivo, va avvolta all'interno del FOST dopo la giunzione con altre fibre
5.2.2 Vedere il disegno 2
Questioni importanti:
- Riservare una lunghezza sufficiente di cavo in fibra da giuntare.
- Anche la lunghezza di spelatura può essere decisa dal cliente in base ai requisiti di installazione.
5.3 Fase tre: rimuovere lo strato protettivo del cavo in fibra e della fibra
5.3.1 Rimuovere lo strato protettivo del cavo in fibra dalla temperatura. segno di posizionamento con la taglierina e l'estrattore, fare riferimento al disegno 2 per la lunghezza di spelatura. Anche la lunghezza di spelatura può essere decisa in base ai requisiti di installazione
5.3.2 Vedere il disegno 3.
Questioni importanti: Se è difficile rimuovere tutto lo strato protettivo del cavo in fibra in una volta, rimuoverlo sezione per sezione per evitare la rottura della fibra.
5.4 Fase quattro: separare i nuclei in fibra e preparare il lavoro prima di fissare il cavo in fibra.
5.4.1 Avvolgere 2 strati di nastro isolante sullo strato protettivo del nucleo in fibra. Nel frattempo, eliminate l'imbottitura per separare il nucleo delle fibre e pulitele. Formare un anello del diametro di 100 mm circa e fissarlo provvisoriamente sulla fibra mediante nastro adesivo.
5.4.2 Questo FOSC è dotato di 6 porte di ingresso/uscita. Le porte di ingresso/uscita possono essere decise in base al numero e al diametro dei cavi in fibra da installare effettivamente, quindi è necessario rimuovere il numero corrispondente di tappi delle porte.
5.4.3 Questo FOSC è adatto rispettivamente per i seguenti diametri di cavi in fibra:
Porta A: adatta per cavo in fibra con max. diametro ф16mm
Porta B: adatta per cavo in fibra con max. diametro ф13mm
5.4.4 Le porte di ingresso/uscita corrispondenti devono essere selezionate in base ai cavi in fibra effettivamente installati. Quando il diametro del cavo in fibra è inferiore a quello della porta di ingresso/uscita, è necessario utilizzare il nastro sigillante per ingrandire il diametro del cavo in fibra, il cui perimetro può essere misurato mediante il corrispondente metro di carta (contrassegnato con il foro A, Foro B).
5.4.5 Il corrispondente coperchio del tubo di ingresso/uscita potrebbe essere leggermente aperto con un cacciavite dall'interno verso l'esterno in base al numero e al diametro del cavo in fibra richiesto.
5.4.6 Conservare l'anima rinforzata di 35 mm di lunghezza e tagliare quelle non necessarie.
5.4.7 Vedere il disegno 4.
Questioni importanti:
- Prima di utilizzare il nastro sigillante per allargare il diametro del cavo in fibra, è necessario grattarlo e pulirlo con un panno abrasivo e alcol etilico.
- Tagliare il nucleo rinforzato con una pinza tagliente speciale.
5.5
Passaggio cinque: fissare il nucleo rinforzato e il cavo in fibra
5.5.1 Una volta terminati i passaggi precedenti, smontare i tappi delle porte, il pressboard e il dado di fissaggio del nucleo rinforzato. Assicurarsi di verificare se il cavo in fibra spelato si adatta o meno alle porte di fissaggio. In caso contrario, l'adeguamento dovrebbe essere effettuato in tempo. Altrimenti ciò influenzerà la qualità dell'installazione.
5.5.2 Stringere il pressboard del cavo in fibra. Se il diametro del cavo in fibra è piccolo, allargarlo con nastro isolante.
5.5.3 Stringere il dado del nucleo rinforzato con la chiave speciale (plastica) e poi serrarlo nuovamente con la chiave metallica (la chiave metallica dovrebbe essere fornita dall'operatore).
5.5.4 Vedere il disegno 5
Passaggio sei: giunzione delle fibre
5.6.1 Seguire il manuale dell'utente della giunzione a fusione per giuntare la fibra.
Questione importante: prestare attenzione alla torsione e alla piegatura della fibra.
5.7 Passo sette: installare la guaina protettiva termoretraibile e le fibre domestiche
5.7.1 Ultimata la giunzione delle fibre, il primo anello di fibra dovrà essere alloggiato sul lato più lontano del FOST, la restante fibra dovrà essere avvolta, formando un anello di diametro non inferiore a 80mm. quindi inserirlo nel FOST (vassoio di giunzione per fibra ottica) insieme alla guaina protettiva termorestringente. (Fissare innanzitutto la guaina protettiva termorestringente nella fessura, quindi allargare correttamente il diametro dell'anello in fibra).
5.7.2 Vedere il disegno 6
Questione importante: prestare attenzione alla torsione e alla piegatura della fibra.
5.8 Passo otto: controllo completo
Per garantire i requisiti tecnici è necessario seguire le seguenti istruzioni:
5.8.1 Le fibre nel FOST sono giuntate e installate in modo ordinato. Il diametro curvo della fibra soddisfa i requisiti tecnici.
5.8.2 I tenditori interni sono serrati.
5.8.3 Le porte di ingresso/uscita senza cavi in fibra installati devono essere bloccate con i tappi delle porte.
5.8.4 Controllare la quantità di nastro sigillante entro un intervallo adeguato.
5.8.5 Il raccordo di tenuta è installato in modo ordinato e senza intoppi. In caso contrario, livellarlo con nastro adesivo.
5.8.6 Sigillare il coperchio del raccordo di tenuta
5.8.7 Vedere il disegno 7
5.9 Passaggio nove: assemblare l'alloggiamento FOSC e fissare il FOSC
5.9.1 Posizionare la copertura FOSC direttamente sul fondo FOSC.
5.9.2 Inserire il bullone di posizionamento del FOSC e serrarlo con la chiave speciale.
5.9.3 Inserire le piastre di inserimento nella fessura (una coppia su ciascun lato, un pezzo con un foro con filettatura al centro, l'altro con un foro senza filettatura al centro). Stringere i bulloni della piastra di inserimento con la chiave speciale.
5.9.4 Se il FOSC è per applicazione aerea, posizionare il gancio di sospensione su un lato della chiusura e quindi serrare i bulloni di fissaggio su entrambi i lati. Altrimenti serrare rispettivamente i 4 bulloni di fissaggio ai quattro angoli.
5.9.5 Vedi disegno 8
Questioni importanti:
- pulire l'alloggiamento e prestare attenzione alla sequenza sopra indicata.
5.10 Passo dieci: correggere il FOSC.
5.10.1 Fissare il FOSC e serrare i bulloni in sequenza come da disegno 9.
Questioni importanti: Stringere nuovamente tra cinque minuti
