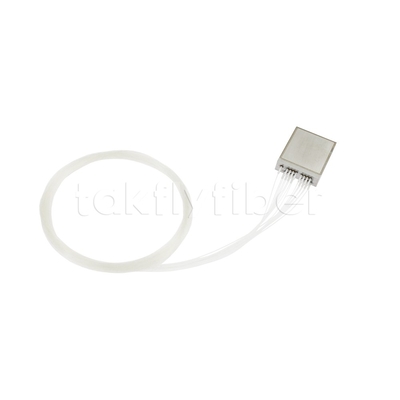

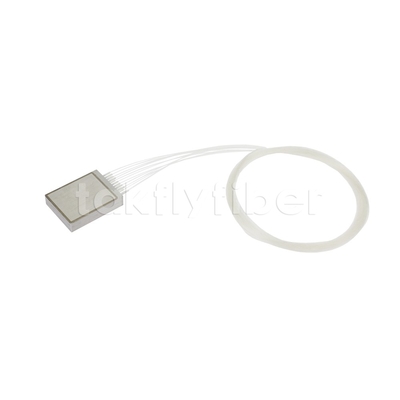

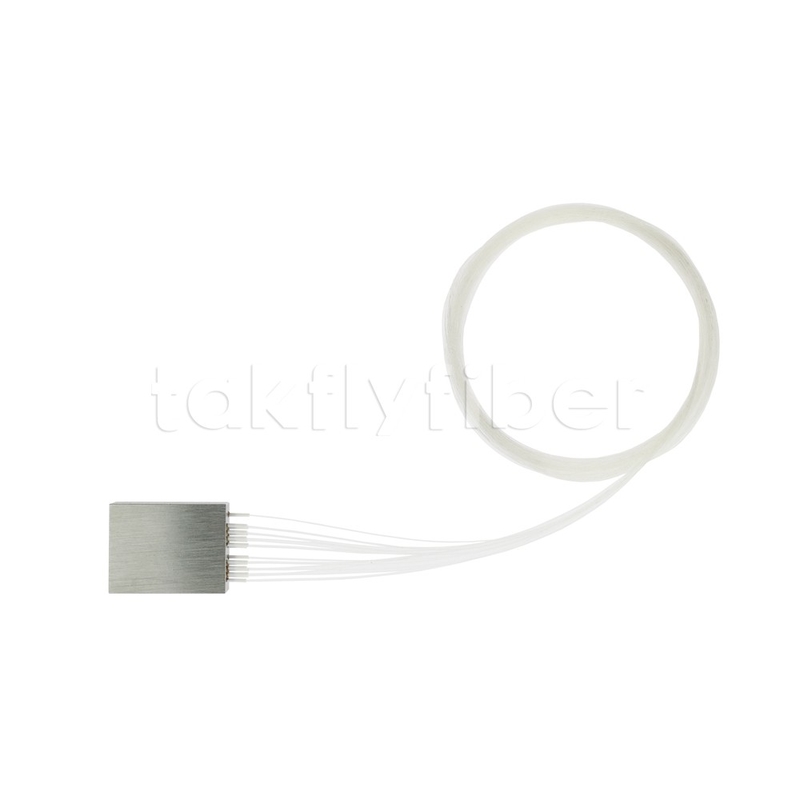

Modulo DWDM ultracompatto di tipo industriale 16CH
Dettagli:
| Marca: | DF/TAKFLY/OEM |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-DWDM-16CH-ULC |
| Document: | Takfly Product Catalogue.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 899.99 |
| Imballaggi particolari: | scatola interna + cartone |
| Tempi di consegna: | 7-9 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 200pcs alla settimana |
|
Informazioni dettagliate |
|||
| Numero di canale: | 16 | Lunghezze d'onda centrali del canale: | UIT |
|---|---|---|---|
| Perdita di inserimento Mux o Demux: | ≤ 2,5 dB | Isolamento adiacente: | ≥30dB |
| Isolamento Non adiacente: | ≥ 40 dB | Perdita dipendente di polarizzazione: | ≤0.4dB |
| Perdita di rendimento: | ≥45dB | Dimensione: | 30x23x6,5 mm |
| Temperatura di funzionamento: | -40~ +85℃ | ||
Descrizione di prodotto
Modulo DWDM ultracompatto di tipo industriale 16CH
Il dipartimento Ricerca e Sviluppo di Takfly ha sviluppato un DWDM ultra compatto di tipo industriale,che si basa su una tecnologia di filtro a pellicola sottile (TFF) ben sviluppata e utilizza un metodo di integrazione micro-ottica a spazio libero ultracompattoIl dispositivo può funzionare in un'ampia gamma di temperature e ha prestazioni straordinarie, che potrebbero soddisfare i requisiti standard del settore.
Caratteristiche
1- Perdita di inserzione molto bassa.
2TFF Tecnologia dello spazio libero
3- Modulo passivo, senza bisogno di alimentazione elettrica
4Temperature di funzionamento stabili
5. Combinazione di fasce personalizzate
Applicazioni
1.DWDM ibrido su reti CWDM
2Port di espansione per l' aumento della larghezza di banda futura
3. Reti 5G
Codice del prodotto
|
Articolo Numero |
Cliente Parte Numero |
Ottica del futuro Parte Numero |
Descrizione |
|
1 |
NA |
NA |
16CH DWDM Modulo,UIT, 100GHzG657A2, Fibra 900- Sì. sciolto tubo,-40~+85°C,FC/APC |
Specificità
2.1 16CH 100 GHz MUX&DEMUX Specifiche DWDM
|
Parametri |
Specificità |
Unità |
|
|
Canale Numero |
16 |
CH |
|
|
Lunghezze d'onda centrali del canale (nm) |
UIT |
|
|
|
Canale Banda di passaggio(0.5dB) |
λc ± 0.11 |
nm |
|
|
Mux o Demux Inserimento Perdite |
≤ 2.5 |
dB |
|
|
Isolamento |
Adiacente |
≥ 30 |
dB |
|
Non adiacenti |
≥ 40 |
dB |
|
|
Polarizzazione Dipendente Perdite |
≤ 0.4 |
dB |
|
Ripple |
≤ 0.5 |
dB |
|
Ritorno Perdite |
≥ 45 |
dB |
|
Dimensione |
30x23x6.5 |
mm |
|
Fibra Tipo |
G657A2 Fibra, 900- Sì. giacca |
|
|
Fibra Distanze |
>1 |
M |
|
Collegamento |
FC/APC |
|
|
Temperatura di funzionamento |
- Quarant'anni + 85 |
.C |
|
Temperatura di conservazione |
- Quaranta. ~ + 85 |
.C |
Nota: quanto sopra parametri senza connessioneo, a coppia di connettore perdita è 0.25 dB
