Kit di uscita pre-terminato in fibra ottica (PTO) per la rete di campo Fttx veloce e facile da installare
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-48F-SC-OS2-50M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Kit di uscite pre-terminate in fibra ottica (PTO) | Tipo di fibra: | G657A2 |
|---|---|---|---|
| Diametro del campo in modalità: | 1310/1550 | Diametro del rivestimento: | 125,0±0,7 |
| Diametro del rivestimento: | 242±7 | Coefficiente di attenuazione: | <=0,35 |
| Livello di prova di sollecitazione: | ≥ 100 | Conteggio delle fibre della fibra ottica: | 1/2/4Colore naturale/Rosso Blu Verde Giallo |
| Materiale della subunità: | LSZH | Materiale dell'elemento di resistenza: | Filato di aramide |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | kit presa ottica in fibra preterminata,Scatola a fibra ottica di termine,kit ottico in fibra PTO |
||
Descrizione di prodotto
Kit di uscite pre-terminate (PTO) in fibra ottica per la rete di campo Fttx Veloce e facile da installare
Panoramica del kit di uscite pre-terminate in fibra ottica

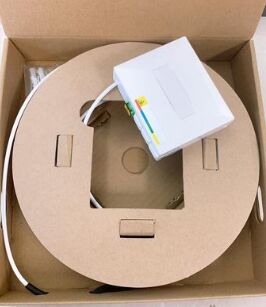

Il kit di prese pre-terminate (PTO) è progettato per un'installazione rapida e semplice nelle implementazioni Fiber to the Home (FTTH) e Fiber to the Business (FTTB). Questo kit completo comprende una scatola di uscita in fibra ottica a basso profilo precaricata con adattatori e un cavo preterminato, opportunamente confezionato con una bobina di cavo all'interno di un cartone protettivo.
Con il sistema PTO, l'installazione del cavo di derivazione finale e dell'uscita in fibra ottica diventa un processo eccezionalmente semplice ed efficiente. Gli installatori possono rimuovere rapidamente il cavo caricato su bobina dal cartone e montare la presa preterminata direttamente sulla parete utilizzando le viti, senza dover aprire la presa e disturbare le terminazioni interne della fibra. In alternativa, la presa di forza può essere facilmente agganciata a una guida DIN standard.
L'installazione della presa di forza elimina la necessità di strumenti specializzati o competenze tecniche, eliminando la necessità di terminazioni o giunzioni in loco. Ciò si traduce in riduzioni significative dei tempi di installazione, dei costi e dei tassi di errore per implementazione del cliente.
Caratteristiche del kit di uscite pre-terminate in fibra ottica
- Connettori SC o LC con adattatori con otturatore
- Disponibile nelle finiture frontali UPC e APC
- Fibra monomodale G657A2 (altri disponibili su richiesta)
- Installazione rapida senza attrezzi
- Cavo LSZH per interni da 4 mm (altri disponibili su richiesta)
- Molteplici opzioni di lunghezza del cavo
- Configurazioni a 1, 2 o 4 fibre
- Ampio intervallo di temperature operative
- Conforme alla direttiva RoHS
- Il cavo ottico soddisfa gli standard di conformità CPR Dca
Specifiche del kit di uscita pre-terminato in fibra ottica
| Articolo | Unità | Specifica |
|---|---|---|
| G.657A2 Diametro del campo modalità | 1310 nm | 8,6 ± 0,4 mm |
| G.657A2 Diametro del campo modalità | 1550 nm | 9,6 ± 0,5 mm |
| Diametro del rivestimento | mm | 125,0 ± 0,7 |
| Non circolarità del rivestimento | % | ≤ 0,8 |
| Errore di concentricità del nucleo | mm | ≤ 0,5 |
| Diametro del rivestimento | mm | 242±7 |
| Errore di concentricità del rivestimento/rivestimento | mm | ≤ 12 |
| Lunghezza d'onda di taglio del cavo | nm | ≤ 1260 |
| Coefficiente di attenuazione | 1310 nm | ≤ 0,35 dB/km |
| Coefficiente di attenuazione | 1550 nm | ≤ 0,21 dB/km |
| Perdita di macroflessione (1 giro, raggio 10 mm) | 1550 nm | ≤ 0,75 dB/km |
| Perdita di macroflessione (1 giro, raggio 10 mm) | 1625 nm | ≤ 1,5 dB/km |
| Livello di stress della prova | kpsi | ≥ 100 |
Struttura del cavo
| Elementi | Descrizioni | 1 fibra | 2 Fibra | 4 Fibra |
|---|---|---|---|---|
| Fibra ottica | Conteggio delle fibre | 1 | 2 | 4 |
| Fibra ottica | Colore | Colore naturale | Rosso Blu | Verde Giallo |
| Subunità | Colore | Rosso | Rosso/Blu | Rosso |
| Subunità | Materiale | LSZH | ||
| Subunità | Diametro | Fibra micro-cluster da 1,0 mm | Fibra micro-cluster da 1,1 mm | Fibra micro-cluster da 1,1 mm |
| Membro della forza | Materiale | Filato di aramide | ||
| Guaina | Materiale | LSZH Anti-UV | ||
| Guaina | Colore | Bianco | ||
| Guaina | Diametro | 4,0±0,2 mm | ||
Immagini del kit di prese pre-terminate in fibra ottica
Caratteristiche meccaniche e ambientali
| Elementi | Descrizioni |
|---|---|
| Resistenza alla trazione | A breve termine: 200 N, a lungo termine: 100 N |
| Resistenza allo schiacciamento | A breve termine: 400 N/100 mm, A lungo termine: 200 N/100 mm |
| Raggio di curvatura | Dinamico: ≥20D, Statico: ≥10D |
| Intervallo di temperatura | Da -20℃ a +70℃ |
Dati Tecnici per Outlet
| Descrizione | Valore |
|---|---|
| Dimensioni (A x L x P) | 83×100×30 mm |
| Tipo di adattatore | SC simplex, con persiane |
| Capacità della fibra | 4 fibre |
| Connettore IL | 0,30dB |
| Connettore RL | 60dB (APC), 50dB (UPC) |
Perché scegliere TAKFLY?
- Oltre 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- Più di 450 addetti al montaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri dedicati alla ricerca e sviluppo
- 16 set di macchine ad iniezione importate dalla Germania e 16 linee di produzione
- Oltre 30 set di macchine di prova tra cui strumenti di prova OTDR, 3D, VFL, IL e RL, tester di resistenza alla tensione, tester di resistenza allo schiacciamento, tester di misuratori di potenza e controllori di luce
- Marchio OEM disponibile
- Partecipazione attiva alle principali fiere di settore tra cui OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia e Global Source Electronic Exhibition
Controllo qualità
- Ispezione in entrata delle materie prime con controlli a campione prima della produzione
- Ispezione completa dopo il completamento di ogni singolo processo
- Ispezione completa delle fasi di produzione semilavorate
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli finali a campione prima della spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: Sacchetti di plastica, cartoni e pallet disponibili in base alle esigenze del cliente
Domande frequenti
Q1: Come posso ottenere il catalogo e il listino prezzi?
A1: Fornisci la tua email o le informazioni di contatto tramite il nostro sito Web per ricevere il nostro catalogo e listino prezzi.
Q2: Posso negoziare i prezzi?
A2: Sì, possiamo prendere in considerazione sconti per carichi di più container di merci miste.
Q3: A quanto ammonteranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalle dimensioni e dal metodo di spedizione. Forniremo tariffe su richiesta.
Q4: posso farti visita?
A4: Certamente, la nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se ci sono problemi di qualità quando riceviamo la merce?
R5: Se riscontri problemi di qualità durante il disimballaggio, scatta foto come riferimento. Il nostro dipartimento di controllo qualità esaminerà e fornirà le migliori soluzioni, oltre a implementare miglioramenti per la produzione futura.
Q6: quali sono i termini di imballaggio?
A6: L'imballaggio standard include blister e cartoni. Accettiamo anche specifiche di imballaggio personalizzate da parte dei clienti.
Q7: quali sono i termini di pagamento?
A7: Deposito T/T del 30%, con saldo del 70% dovuto prima della consegna. Forniamo foto di prodotti e imballaggi prima del pagamento finale.
Q8: quali sono i termini di consegna?
A8: I termini di consegna disponibili includono EXW, FOB, CFR, CIF, DDU.
Q9: Che ne dici dei tempi di consegna?
A9: Generalmente, la consegna richiede 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi specifici dipendono dai tipi di prodotto e dalle quantità dell'ordine.
Q10: potete produrre secondo i campioni?
A10: Sì, possiamo realizzare prodotti in base ai vostri campioni o disegni tecnici.
Se sei interessato ai nostri prodotti o hai domande, non esitare a contattarci in qualsiasi momento!
