Kit di uscite pre-terminate in fibra ottica (PTO)
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-48F-SC-OS2-50M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Kit di uscite pre-terminate in fibra ottica (PTO) | Tipo di fibra: | G657A2 |
|---|---|---|---|
| Diametro del campo in modalità: | 1310/1550 | Diametro del rivestimento: | 125,0±0,7 |
| Diametro del rivestimento: | 242±7 | Coefficiente di attenuazione: | <=0,35 |
| Livello di prova di sollecitazione: | ≥ 100 | Conteggio delle fibre della fibra ottica: | 1/2/4Colore naturale/Rosso Blu Verde Giallo |
| Materiale della subunità: | Lszh | Materiale dell'elemento di resistenza: | Filato di aramide |
| Marchio in fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | kit presa ottica in fibra preterminata,Scatola a fibra ottica di termine,kit ottico in fibra PTO |
||
Descrizione di prodotto
Kit presa ottica pre-terminata (PTO)
Panoramica del prodotto

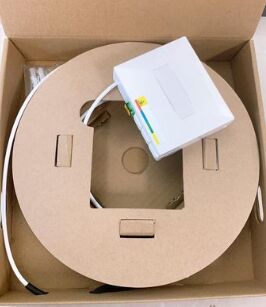

Il kit presa pre-terminata (PTO) è progettato per un'installazione rapida e semplice nelle implementazioni Fiber to the Home (FTTH) e Fiber to the Business (FTTB). Questo kit completo include una scatola presa in fibra ottica a basso profilo precaricata con adattatori e un cavo pre-terminato, confezionato in modo pratico con una bobina di cavo all'interno di un cartone protettivo.
Con il sistema PTO, l'installazione del cavo di caduta finale e della presa in fibra ottica diventa un processo eccezionalmente semplice ed efficiente. Gli installatori possono rimuovere rapidamente il cavo caricato sulla bobina dal cartone e montare la presa pre-terminata direttamente sulla parete utilizzando viti, senza dover aprire la presa e disturbare le terminazioni interne della fibra. In alternativa, la PTO può essere facilmente agganciata a una guida DIN standard.
L'installazione PTO elimina la necessità di strumenti specializzati o competenze tecniche, rimuovendo la necessità di terminazioni o giunzioni in loco. Ciò si traduce in riduzioni significative dei tempi di installazione, dei costi e dei tassi di guasto per la distribuzione dei clienti.
Caratteristiche del prodotto
- Connettori SC o LC con adattatori con otturatore
- Disponibile nelle finiture delle facce terminali UPC e APC
- Fibra monomodale G657A2 (altre disponibili su richiesta)
- Installazione rapida senza attrezzi
- Cavo LSZH per interni da 4 mm (altri disponibili su richiesta)
- Diverse opzioni di lunghezza del cavo
- Configurazioni a 1, 2 o 4 fibre
- Ampio intervallo di temperature operative
- Conforme a RoHS
- Il cavo ottico soddisfa gli standard di conformità CPR Dca
Specifiche del prodotto
| Articolo | Unità | Specifiche |
|---|---|---|
| Diametro del campo modale G.657A2 | 1310nm | 8.6 ± 0.4 mm |
| Diametro del campo modale G.657A2 | 1550nm | 9.6 ± 0.5 mm |
| Diametro del rivestimento | mm | 125.0 ± 0.7 |
| Non circolarità del rivestimento | % | ≤ 0.8 |
| Errore di concentricità del nucleo | mm | ≤ 0.5 |
| Diametro del rivestimento | mm | 242 ± 7 |
| Errore di concentricità rivestimento/rivestimento | mm | ≤ 12 |
| Lunghezza d'onda di taglio del cavo | nm | ≤ 1260 |
| Coefficiente di attenuazione | 1310nm | ≤ 0.35 dB/km |
| Coefficiente di attenuazione | 1550nm | ≤ 0.21 dB/km |
| Perdita di macro-curvatura (1 giro, raggio di 10 mm) | 1550nm | ≤ 0.75 dB/km |
| Perdita di macro-curvatura (1 giro, raggio di 10 mm) | 1625nm | ≤ 1.5 dB/km |
| Livello di sollecitazione di prova | kpsi | ≥ 100 |
Struttura del cavo
| Articoli | Descrizioni | 1 fibra | 2 fibre | 4 fibre |
|---|---|---|---|---|
| Fibra ottica | Conteggio fibre | 1 | 2 | 4 |
| Fibra ottica | Colore | Colore naturale | Rosso Blu | Verde Giallo |
| Subunità | Colore | Rosso | Rosso / Blu | Rosso |
| Subunità | Materiale | LSZH | ||
| Subunità | Diametro | Fibra a micro cluster da 1,0 mm | Fibra a micro cluster da 1,1 mm | Fibra a micro cluster da 1,1 mm |
| Elemento di resistenza | Materiale | Filato di aramide | ||
| Guaina | Materiale | LSZH Anti-UV | ||
| Guaina | Colore | Bianco | ||
| Guaina | Diametro | 4.0±0.2mm | ||
Immagini del prodotto
Caratteristiche meccaniche e ambientali
| Articoli | Descrizioni |
|---|---|
| Resistenza alla trazione | Breve termine: 200 N, Lungo termine: 100 N |
| Resistenza allo schiacciamento | Breve termine: 400 N/100 mm, Lungo termine: 200 N/100 mm |
| Raggio di curvatura | Dinamico: ≥20D, Statico: ≥10D |
| Intervallo di temperatura | -20℃ a +70℃ |
Dati tecnici per la presa
| Descrizione | Valore |
|---|---|
| Dimensioni (A x L x P) | 83 x 100 x 30 mm |
| Tipo di adattatore | SC simplex, con otturatore |
| Capacità fibra | 4 fibre |
| IL del connettore | 0.30 dB |
| RL del connettore | 60 dB (APC), 50 dB (UPC) |
Perché scegliere TAKFLY
- Oltre 25 anni di esperienza nella produzione di prodotti in fibra ottica
- Più di 450 operai addetti all'assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati
- 16 set di macchine per iniezione importate dalla Germania e 16 linee di produzione
- Oltre 30 set di macchine di prova tra cui OTDR, 3D, VFL, strumenti di test IL e RL, tester di resistenza alla trazione, tester di resistenza allo schiacciamento, tester di misuratori di potenza e controllori di luce
- Branding OEM disponibile
- Partecipazione attiva alle principali mostre del settore tra cui OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia e Global Source Electronic Exhibition
Controllo di qualità
- Ispezione in entrata delle materie prime con controlli a campione prima della produzione
- Ispezione completa dopo il completamento di ogni singolo processo
- Ispezione completa delle fasi di produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione finali prima della spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili in base alle esigenze del cliente
Domande frequenti
Q1: Come posso ottenere il tuo catalogo e listino prezzi?
A1: Si prega di fornire la propria e-mail o le informazioni di contatto tramite il nostro sito Web per ricevere il nostro catalogo e listino prezzi.
Q2: Posso negoziare i prezzi?
A2: Sì, potremmo considerare sconti per più carichi di container di merci miste.
Q3: Quanto costeranno le spese di spedizione?
A3: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo le spese su richiesta.
Q4: Posso farti visita?
A4: Certo, la nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo la merce?
A5: In caso di problemi di qualità all'apertura della confezione, scattare foto per riferimento. Il nostro reparto QC indagherà e fornirà le migliori soluzioni, oltre a implementare miglioramenti per la produzione futura.
Q6: Quali sono i tuoi termini di imballaggio?
A6: L'imballaggio standard include blister e cartoni. Accettiamo anche specifiche di imballaggio personalizzate dai clienti.
Q7: Quali sono i tuoi termini di pagamento?
A7: T/T 30% di deposito, con saldo del 70% dovuto prima della consegna. Forniamo foto dei prodotti e dell'imballaggio prima del pagamento finale.
Q8: Quali sono i tuoi termini di consegna?
A8: I termini di consegna disponibili includono EXW, FOB, CFR, CIF, DDU.
Q9: Come circa i tempi di consegna?
A9: Generalmente, la consegna richiede 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi specifici dipendono dai tipi di prodotto e dalle quantità ordinate.
Q10: È possibile produrre in base ai campioni?
A10: Sì, possiamo produrre prodotti in base ai tuoi campioni o disegni tecnici.
Se sei interessato ai nostri prodotti o hai domande, non esitare a contattarci in qualsiasi momento!
