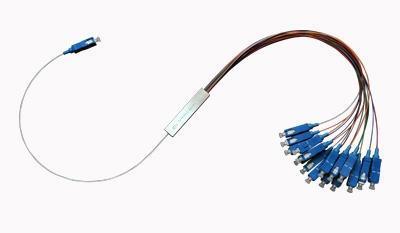

Specifiche dello splitter PLC in fibra ottica
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Splitter PLC in fibra ottica |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Specifiche dello splitter PLC in fibra ottica | lunghezza d'onda operativa (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perdita di Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perdita di ritorno minima (dB): | 55 | Tipo di fibra: | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB): | 0.5 (tipico 0,3) | Temperatura di funzionamento (℃): | -40 ~ +85 |
| Marchio in fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Specifiche dello splitter PLC a fibra ottica,Componente a fibra ottica splitter PLC,Splitter a fibra ottica con garanzia |
||
Descrizione di prodotto
Fiber Optic PLC Splitter
Panoramica del Prodotto
Lo splitter PLC (Planar Lightwave Circuit) è un dispositivo di distribuzione della potenza basato sulla tecnologia del substrato di quarzo integrato. Gli splitter PLC Single Mode 1×N e 2×N dividono uniformemente i segnali ottici da uno o due ingressi a più uscite. Questi splitter possono anche funzionare al contrario per combinare più segnali in una o due fibre.
Applicazioni
- Settore delle telecomunicazioni
- Sistemi PON
- FTTH (Fiber to the Home)
- CATV
- Trasmissione video
Caratteristiche del Prodotto
- Lunghezza d'onda operativa a banda larga
- Bassa perdita di inserzione
- Basso PDL (Polarization Dependent Loss)
- Design compatto
- Eccellente uniformità da canale a canale
- Elevata affidabilità e stabilità
Specifiche Tecniche
| Parametro | Valore |
|---|---|
| Lunghezza d'onda operativa (nm) | 1260 ~ 1650 |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB) | 0.5 (Tipico 0.3) |
| Temperatura di esercizio (°C) | -40 ~ +85 |
| Temperatura di stoccaggio (°C) | -40 ~ +85 |
Prestazioni Splitter 1×N
| Tipo | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Perdita di inserzione massima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Prestazioni Splitter 2×N
| Tipo | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Perdita di inserzione massima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: Tutte le misurazioni sono effettuate a temperatura ambiente e i connettori non sono inclusi.
Dimensioni dell'imballaggio
Imballaggio Splitter 1×N
| Tipo di confezione | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Scatola metallica di base (L×P×A mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Scatola metallica mini modulo (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Scatola di plastica del modulo (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Imballaggio Splitter 2×N
| Tipo di confezione | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Scatola metallica di base (L×P×A mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Scatola metallica mini modulo (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Scatola di plastica del modulo (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Immagini del prodotto
Perché scegliere TAKFLY
- Oltre 25 anni di esperienza nella produzione di prodotti in fibra ottica
- Oltre 450 operai addetti all'assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati all'innovazione
- 16 macchine per iniezione e linee di produzione importate dalla Germania
- Oltre 30 macchine di collaudo tra cui OTDR, 3D, VFL, strumenti di collaudo IL&RL
- Apparecchiature di collaudo complete: tester di resistenza alla trazione, tester di resistenza allo schiacciamento, tester di misuratori di potenza, controllori di luce
- Accettazione del marchio OEM
- Partecipazione a mostre globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo di qualità
- Controllo a campione delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione semilavorata
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione prima della spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e listino prezzi?
A1: Si prega di fornire la propria e-mail o informazioni di contatto tramite il nostro sito Web per ricevere il nostro catalogo e listino prezzi.
Q2: Posso negoziare i prezzi?
A2: Sì, potremmo considerare sconti per più carichi di container di merci miste.
Q3: Quanto costeranno le spese di spedizione?
A3: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo le spese su richiesta.
Q4: Posso farvi visita?
A4: Certo! La nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo la merce?
A5: In caso di problemi di qualità all'apertura della confezione, si prega di scattare foto per riferimento. Il nostro reparto QC indagherà e fornirà le migliori soluzioni, oltre a implementare miglioramenti della qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
A6: Di solito imballiamo le merci in scatole blister e cartoni, ma possiamo soddisfare le richieste di imballaggio personalizzate dei clienti.
Q7: Quali sono i vostri termini di pagamento?
A7: T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e dell'imballaggio prima del pagamento finale.
Q8: Quali sono i vostri termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Come circa i tempi di consegna?
A9: Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi di consegna specifici dipendono dagli articoli e dalla quantità dell'ordine.
Q10: È possibile produrre secondo i campioni?
A10: Sì, possiamo produrre prodotti basati sui vostri campioni o disegni tecnici.
Se sei interessato ai nostri prodotti o hai domande, non esitare a contattarci in qualsiasi momento!
