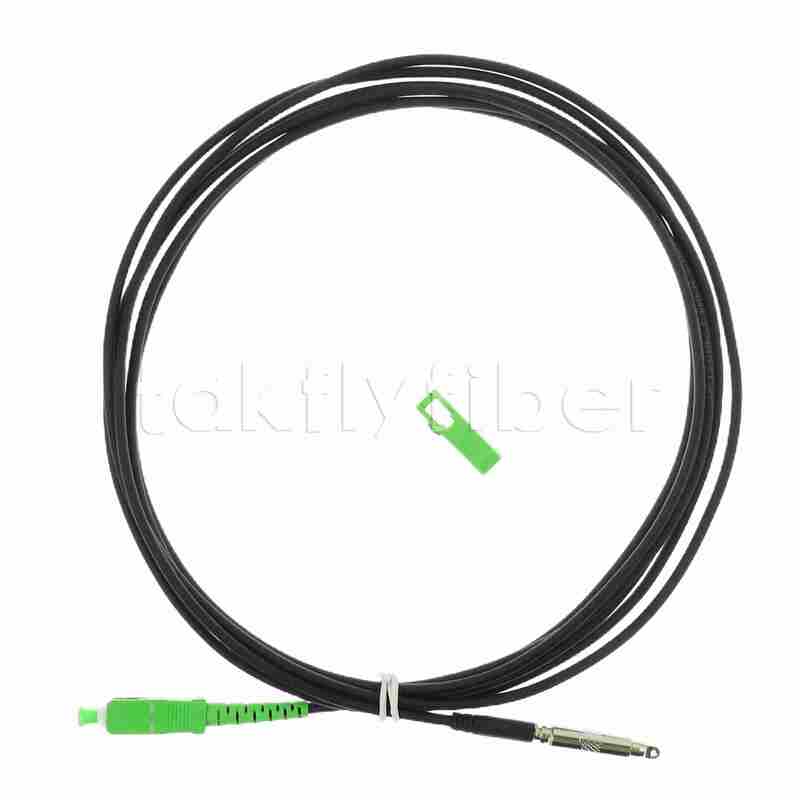

Cavo patch in fibra ottica FTTH CPR Rated SC Pushable con guaina in TPU da 3,0 mm e fibra G657A2
Dettagli:
| Luogo di origine: | Cina |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-SAP-SA-A2-3.0-TPU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | US$0.01~9.99/PC |
| Imballaggi particolari: | Esportazione di imballaggio standard |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 10000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Rivestimento in fibra ottica Pushable Patchcord SM G657A2 3,0 mm TPU del cavo flessibile dello Sc va | Perdite di interazione: | ≤0,3 dB |
|---|---|---|---|
| Perdita di ritorno: | APC SM ≥ 60dB | Tipo di fibra: | SM G657A2, G657B3 |
| Diametro: | 3,0 mm | Tipo di connettore: | APC |
| Materiale della giacca: | LSZH/TPU | Colore: | Nero |
| Lunghezza d'onda: | 1310nm, 1550nm | Lunghezza: | 5 m o personalizzato |
| Temperatura di funzionamento: | -20℃~70℃ | Diametro della fibra: | 9/125 |
| Grado: | Grado di telecomunicazione | Certificato: | CE/ROHS/REACH |
| Capacità di produzione: | 10000 pezzi/giorno | ||
| Evidenziare: | Cavo patch in fibra ottica classificato CPR,Cavo flessibile FTTH con rivestimento in TPU da 3,0 mm |
||
Descrizione di prodotto
CPR Rated SC Pushable FTTH Drop Cable Patchcord in fibra ottica
SC Pushable FTTH Drop Cable Fiber Optic Patchcords sono cavi pre-terminati, sottili, blindati o robusti di 3 mm progettati per un'installazione rapida e senza utensili in spazi ristretti (condotti / tubi).Sono dotati di un connettore speciale in stile "proiettile" per un facile tiraggio e spintaQuesti cavi simplex a 1 core o multi-core Single-Mode (OS2) sono ideali per le connessioni FTTx last-drop, fornendo basse perdite di inserimento e alta durata per la distribuzione diretta di fibra domestica.
Caratteristiche e benefici principali
- Facile da installare: progettato per essere installato senza attrezzi, spintabile e trasportabile attraverso condotti o piccoli condotti, riducendo al minimo la necessità di splicing
- Disegno: presenta una giacca LSZH sottile, flessibile, robusta e spesso nera da 3 mm per ambienti duri, direttamente sepolti o sotterranei
- Connettore pre-terminato: dotato di connettori SC/APC o SC/UPC, con un connettore a forma di proiettile su un'estremità per evitare danni durante l'installazione
- Performance: trasmissione dati ad alta velocità con basse perdite di inserimento (0,3 dB) e alte perdite di ritorno (60 dB per APC)
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Tipo di superficie terminale | PC, UPC e APC |
| Tipo di fibra | SM G657A2 |
| Diametro del cavo | 3.0 mm |
| Perdita di inserimento | ≤ 0,3 dB |
| Perdita di rendimento | UPC SM≥50 dB, APC SM≥60 dB |
| Ripetibilità | ≤ 0.1 |
| Durabilità | ≤ 0,2 dB |
| Intercambiabilità | ≤ 0,2 dB |
| Resistenza alla trazione | > 200N |
| Temperatura di funzionamento | -20°C~70°C |
| Temperatura di conservazione | -40°C~80°C |
| Materiale della guaina esterna | LSZH o TPU Jacket nero |
| Raggio di piegatura (statico/dinamico) | 10D/20D |
| Distanze | Personalizzato |
Parametri della fibra
| Articolo | Unità | Specifica (SM G657A2/G657B3) |
|---|---|---|
| Diametro del campo di modalità @1310nm | μm | 8.2~9.0 |
| Diametro del campo di modalità @1550nm | μm | 9.1~10.1 |
| Diametro del rivestimento | μm | 125 ± 0.7 |
| Non circolarizzazione del rivestimento | % | ≤ 0.7 |
| Errore di concentricità del rivestimento del nucleo | μm | ≤ 0.5 |
| Diametro del rivestimento | μm | 245 ± 5 |
| Non circolarità del rivestimento | % | ≤ 6.0 |
| Errore di concentrazione di rivestimento-rivestimento | μm | ≤ 12 |
| Lunghezza d'onda di taglio del cavo | nm | λcc ≤ 1260 |
| Attenuazione @1310nm | dB/KM | ≤ 0.36 |
| Attenuazione @1550nm | dB/KM | ≤ 0.25 |
| Perdita di macro-piegatura @1550nm | dB | ≤ 0.08 |
| Perdita di macro-piegatura @ 1265nm | dB | ≤ 0.25 |
Costruzione di cavi
| Componente | Descrizione |
|---|---|
| Fibra ottica | Numero di fibre: 1, colore: rosso |
| Fibra tampone stretta | Materiale: LSZH, diametro: 0,85±0,05 mm, colore: rosso, lunghezza di stripping una tantum: 5-8 mm |
| Membro della forza | Materiale: filati di aramide |
| Giubbotto esterno | Materiale: TPU, diametro: 3,0 ± 0,2 mm, colore: nero |
Caratteristiche meccaniche e ambientali
| Articolo di prova | Descrizione |
|---|---|
| Performance di trazione | IEC 60794-1-2-E1: 800N a breve termine, 300N a lungo termine |
| Resistenza alla frantumazione | IEC 60794-1-E3: 500N a breve termine, 100N a lungo termine |
| Impatto del cavo | IEC 60794-1-E4: Nessun danno alla giacca esterna e agli elementi interni |
| Ripetizione della piegatura | IEC 60794-1-E6 |
| Torsione | IEC 60794-1-E7 |
| Curvatura del cavo | IEC 60794-1-E11 |
| Intervallo di temperatura | IEC 60794-1-2-F1: -20°C-+60°C |
| Raggio di piegatura | 10 mm statici, 20 mm dinamici. |
Applicazioni
- CATV
- Reti di telecomunicazione
- Terminazione del dispositivo attivo
- Reti di area locale (LAN)
- Reti di elaborazione dei dati
- Attrezzature di prova
- Reti a larga area (WANS)
Caratteristiche delle prestazioni
- Basse perdite di inserimento e alte perdite di riflessione
- Buona capacità di scambio
- Buona durata
- Stabilità ad alta temperatura
- Standard: Telcordia GR-326-CORE

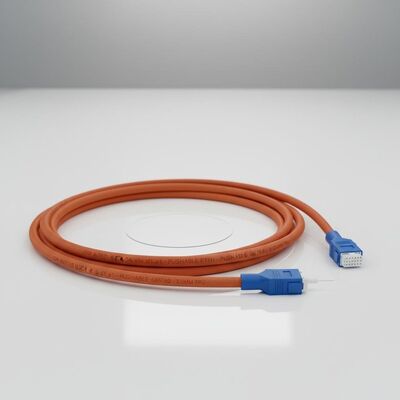

Immagini del prodotto
Perché scegliere Takfly?
- Fondata nel 2000, con oltre 400 lavoratori, Takfly ha 21 anni di esperienza nella produzione di prodotti in fibra ottica
- Certificati ISO9001, ISO14001, CE, ROHS, REACH, FCC, CPR e Anatel
- Clienti principali: Telefonica, Orange, Movistar, Vodafone, Singtel, Starhub, Corning, Amphenol, SENKO
- Disponibilità di R & S con più di 26 ingegneri, OEM, ODM disegni dei clienti accolti
- Alta qualità, prezzo attraente e consegna rapida (2-7 giorni)
Con più di 10 anni di esperienza di vendita e di spedizione di prodotti in fibra ottica, abbiamo aiutato più di 127 clienti ad espandere il loro business e aumentare le vendite,e crediamo di poterle fornire una guida professionale, vi aiuterà a risparmiare tempo e denaro, aumentare le vostre vendite.
