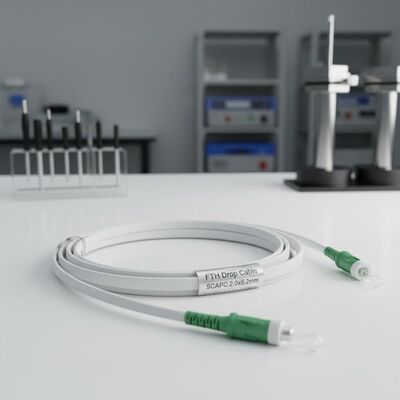

Cavo in Fibra Ottica Patchcord FTTH Drop 2.0x5.2mm con Connettore SCAPC Pre-terminato e Tirabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-SAP-SA-AS-3.0-TPU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | US$0.01~4.69/PC |
| Imballaggi particolari: | Esportazione di imballaggio standard |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 10000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cavo patch in fibra ottica bullet PRE-connettorizzato SCAPC Figure 8 FTTH, 2,0x5,2 mm | Perdite di interazione: | ≤0,3 dB |
|---|---|---|---|
| Perdita di ritorno: | APC SM ≥ 60dB | Tipo di fibra: | OS2, G652D, G657A1, G657A2, G657B3 |
| Diametro: | 2.0*5.2mm | Tipo di connettore: | APC |
| Materiale della giacca: | LSZH | Colore: | Nero |
| Lunghezza d'onda: | 1310nm, 1550nm | Lunghezza: | 5 m o personalizzato |
| Temperatura di funzionamento: | -20℃~70℃ | Diametro della fibra: | 9/125 |
| Grado: | Grado di telecomunicazione | Certificato: | CE/ROHS/REACH |
| Capacità di produzione: | 10000 pezzi/giorno | ||
| Evidenziare: | Cavo patch in fibra ottica PRE-connettorizzato estraibile,Cavo drop SCAPC FTTH proiettile,Cavo patch SC/APC da 2 |
||
Descrizione di prodotto
Pullable PRE-Connectorized Bullet SC/APC Figura 8 FTTH Fiber Optic Cable Patch Cord, 2.0x5.2mm
Il connettore Takfly Bullet SC/APC può essere avvitato attraverso tubi con diametro interno superiore a 6 mm. Questa soluzione finale di cavo per progetti FTTH connette tra box FAP, FTB, FDB,le lastre di facciata e le apparecchiature ONU/ONTCon facile accesso alla fibra e semplice installazione, questo cavo FTTH può essere collegato direttamente alle stanze abitative.

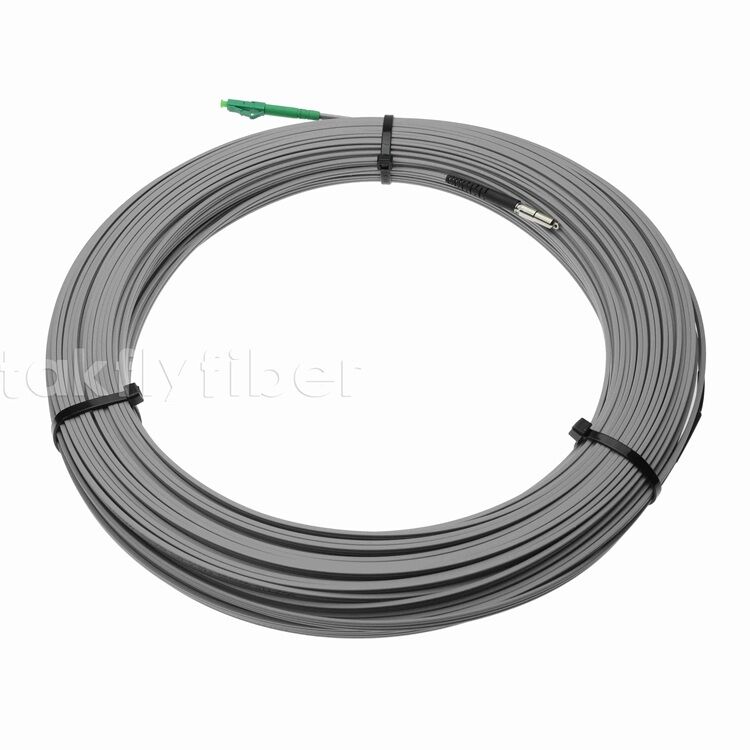

Visualizzazione del prodotto
Questo cavo di patch in fibra ottica pre-connettore è dotato di un design di connettore SC/APC a proiettile compatto per una facile installazione in spazi ristretti, rendendolo ideale per le implementazioni FTTH dell'ultimo miglio.
Specifiche della fibra ottica
| Parametro | Specificità |
|---|---|
| Diametro del campo di modalità | 80,6 μm ± 0,4 μm a 1310 nm |
| Diametro del rivestimento | 1250,0 μm ± 0,7 μm |
| Diametro del rivestimento | 245 μm ± 10 μm |
| Concentricità rivestimento-rivestimento | ≤ 12,5 μm |
| Lunghezza d'onda di taglio | ≤ 1260 nm |
| Coefficiente di attenuazione | 1310nm ≤ 0,4 dB, 1550nm ≤ 0,3 dB |
Costruzione di cavi
Configurazione della fibra:1 fibra G657A1 a nucleo
Membro della forza:FRP, 0,5 mm × 2
Messaggero:filo di acciaio, di diametro di 1,0 mm
Copertura esterna:LSZH Nero
Dimensioni del cavo:50,0 × 2,0 mm
Membro della forza:FRP, 0,5 mm × 2
Messaggero:filo di acciaio, di diametro di 1,0 mm
Copertura esterna:LSZH Nero
Dimensioni del cavo:50,0 × 2,0 mm
Performance del connettore
| Parametro | Specificità |
|---|---|
| Tipo di connettore | SC/APC (1310 nm) |
| Perdita di inserimento | ≤ 0,3 dB + 0,36 dB/km @ 1310nm ≤ 0,3 dB + 0,25 dB/km @ 1550nm |
| Risultato di perdita | ≥ 60dB |
| Standard per le finestre | IEC 61300-3-35 |
| Durabilità (1000 cicli di accoppiamento) | 0Aumento massimo di 0,2 dB |
| Temperatura di installazione | -10°C a +60°C |
| Temperatura di funzionamento | -25°C a +70°C |
| Temperatura di conservazione | -40°C a +75°C |
| Forza di trazione del cavo | 90N |
Prestazioni meccaniche e ottiche
| Parametro | A lungo termine | A breve termine |
|---|---|---|
| Resistenza alla trazione | 200 N | 500N |
| Carico di schiacciamento | 1000N | 2000N |
| Lunghezza d'onda | 1310/1550 nm | |
| Attenuazione | 0.4/0.3dB | |
Parametri tecnici dettagliati
| Articolo | Parametro | Unità | Specifica (SM G657A2) |
|---|---|---|---|
| Diametro del campo di modalità | 1310 nm | μm | 8.2~9.0 |
| 1550 nm | μm | 9.1~10.1 | |
| Diametro del rivestimento | μm | 125 ± 0.7 | |
| Non circolarizzazione del rivestimento | % | ≤ 0.7 | |
| Errore di concentricità del rivestimento del nucleo | μm | ≤ 0.5 | |
| Diametro del rivestimento | μm | 245 ± 5 | |
| Non circolarità del rivestimento | % | ≤ 60 | |
| Errore di concentrazione di rivestimento-rivestimento | μm | ≤ 12 | |
| Lunghezza d'onda di taglio del cavo | nm | λcc ≤ 1260 | |
| Attenuazione (max) | 1310 nm | dB/KM | ≤ 0.36 |
| 1550 nm | dB/KM | ≤ 0.25 | |
| Perdita di macroflessione | 1 Girata × raggio di 7,5 mm @1550 nm | dB | ≤ 0.08 |
| 1 curva × raggio di 7,5 mm @1265nm | dB | ≤ 0.25 |
Applicazioni
- Sistemi CATV
- Reti di telecomunicazione
- Terminazione del dispositivo attivo
- Reti di area locale (LAN)
- Reti di elaborazione dati
- Attrezzature di prova
- Reti a larga area (WAN)
Caratteristiche chiave
- Basse perdite di inserimento e alte perdite di riflessione
- Eccellente capacità di scambio
- Durabilità superiore
- Stabilità ad alta temperatura
- Conforme alla norma Telcordia GR-326-CORE
Con oltre 10 anni di esperienza di vendita e spedizione di prodotti in fibra ottica, abbiamo aiutato oltre 127 clienti ad espandere il loro business e aumentare le vendite.Forniamo una guida professionale per risparmiare tempo e denaro e aumentare le vendite.
