Cavo patch in fibra ottica FTTH FTTX a proiettile estraibile SC/APC con guaina LSZH e fibra G657A2
Dettagli:
| Luogo di origine: | Cina |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-SAP-SA-AS-3.0-TPU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | US$0.01~4.69/PC |
| Imballaggi particolari: | Esportazione di imballaggio standard |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 5000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cavo patch in fibra ottica estraibile FTTH FTTX da SCAPC a SC/APC, SM G657A2, 2,0*5,2 mm, rivestimen | Perdite di interazione: | ≤0,3 dB |
|---|---|---|---|
| Perdita di ritorno: | APC SM ≥ 60dB | Tipo di fibra: | OS2, G652D, G657A1, G657A2, G657B3 |
| Diametro: | 2.0*5.2mm | Tipo di connettore: | APC |
| Materiale della giacca: | LSZH | Colore: | Nero |
| Lunghezza d'onda: | 1310nm, 1550nm | Lunghezza: | 5 m o personalizzato |
| Temperatura di funzionamento: | -20℃~70℃ | Diametro della fibra: | 9/125 |
| Grado: | Grado di telecomunicazione | Certificato: | CE/ROHS/REACH |
| Capacità di produzione: | 10000 pezzi/giorno | ||
| Evidenziare: | Cavo patch in fibra ottica con connettore a proiettile estraibile,LSZH Jacket FTTH Drop Cable,Cavo patch in fibra SC/APC G657A2 |
||
Descrizione di prodotto
FTTH FTTX Pullable Bullet SCAPC a SC/APC Fiber Optic Patchcord
Questo patchcord in fibra ottica spinta e trasportabile è dotato di fibra SM G657A2 con costruzione di giacca LSZH da 2,0×5,2 mm, progettata specificamente per scenari di distribuzione FTTX.

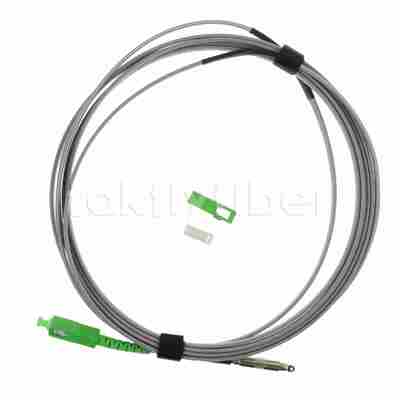

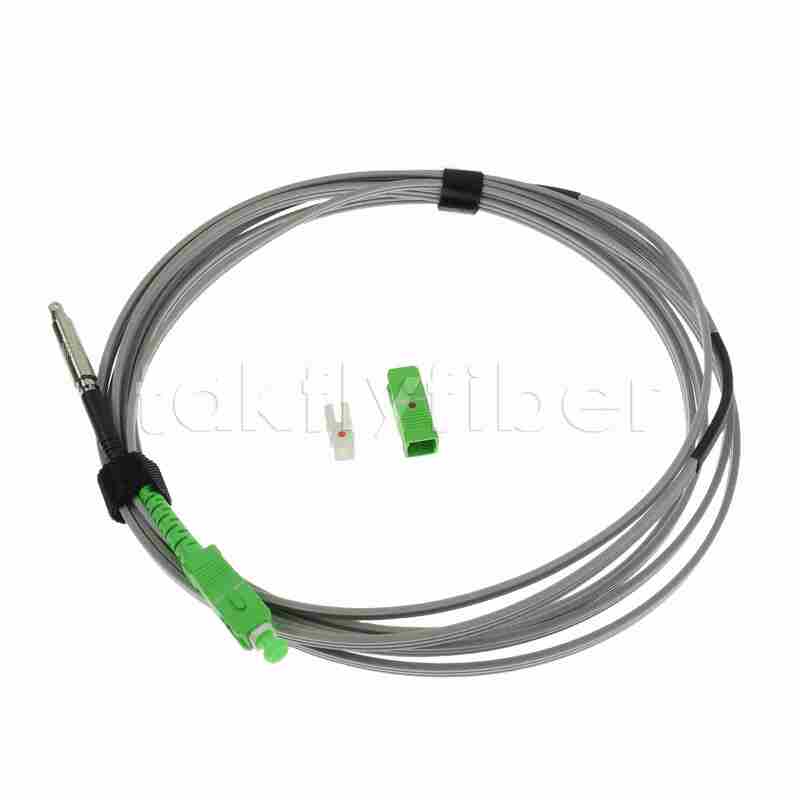

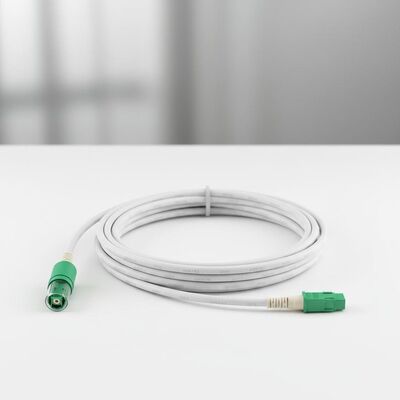

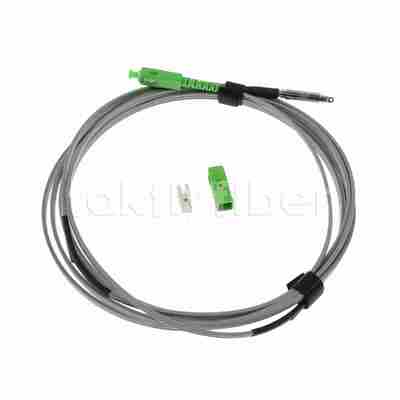

Visualizzazione del prodotto
Il connettore spintabile trasportabile consente l'installazione di cavi pre-connessi attraverso microdotti e piccoli fori comuni nelle applicazioni FTTX.Questa progettazione elimina la necessità di grandi condotti o perforazioni di grandi fori nelle pareti del cliente, riducendo i costi di diffusione della fibra e semplificando le procedure di installazione.
Specifiche della fibra ottica
- Diametro del campo di modalità: 8,6 μm ± 0,4 μm a 1310 nm
- Diametro del rivestimento: 125,0 μm ± 0,7 μm
- Diametro del rivestimento: 245 μm ± 10 μm
- Errore di concentricità del rivestimento: ≤ 12,5 μm
- lunghezza d'onda di taglio: ≤ 1260 nm
- Coefficiente di attenuazione: 1310 ≤ 0,4 dB, 1550 ≤ 0,3 dB
Costruzione di cavi
- Numero di fibre: 1 nucleo
- Tipo di fibra: G657A1
- Materiale del componente di resistenza: FRP
- Diametro: 0,5 mm × 2
- Fuoco di segnale autoportante: Fuoco di acciaio, di diametro 1,0 mm
- Involucro esterno: LSZH Nero
- Dimensioni del cavo: 5,0 × 2,0 mm
Performance del connettore
| Parametro | Specificità |
|---|---|
| Tipo | SC/APC (1310) |
| Perdita di inserimento | ≤ 0,3 dB + 0,36 dB/km×L(km) @ 1310nm ≤ 0,3 dB + 0,25 dB/km×L(km) @ 1550nm |
| Risultato di perdita | ≥ 60 dB |
| Fatto finale | IEC 61300-3-35 |
| Durabilità (1000 accoppiamenti) | 0Aumento massimo di 0,2 dB |
| Temperatura di installazione | -10°C a +60°C |
| Temperatura di funzionamento | -25°C a 70°C |
| Temperatura di conservazione | -40°C a 75°C |
| Tirare il cavo | 90N |
Performance meccaniche della fibra ottica
| Parametro | A lungo termine | A breve termine |
|---|---|---|
| Resistenza alla trazione (N) | 200 | 500 |
| Carico di schiacciamento (N) | 1000 | 2000 |
| Lunghezza d'onda (nm) | 1310/1550 | |
| Attenuazione (dB) | 0.4/0.3 | |
| Diametro del rivestimento (μm) | 125 ± 1 | |
| Rivestimento Non circolare | ≤ 1,0% | |
| Diametro del rivestimento (μm) | 242 ± 7 | |
Parametri tecnici dettagliati
| - No, no, no, no. | Articolo | Unità | Specifica (SM G657A2) |
|---|---|---|---|
| 1 | Diametro del campo di modalità @1310nm | μm | 8.2~9.0 |
| 1 | Diametro del campo di modalità @1550nm | μm | 9.1~10.1 |
| 2 | Diametro del rivestimento | μm | 125 ± 0.7 |
| 3 | Non circolarizzazione del rivestimento | % | ≤ 0.7 |
| 4 | Errore di concentricità del rivestimento del nucleo | μm | ≤ 0.5 |
| 5 | Diametro del rivestimento | μm | 245 ± 5 |
| 6 | Non circolarità del rivestimento | % | ≤ 6.0 |
| 7 | Errore di concentrazione di rivestimento-rivestimento | μm | ≤ 12 |
| 8 | Lunghezza d'onda di taglio del cavo | nm | λcc ≤ 1260 |
| 9 | Attenuazione (Max) @1310nm | dB/KM | ≤ 0.36 |
| 9 | Attenuazione (Max) @1550nm | dB/KM | ≤ 0.25 |
| 10 | Perdita di macroscursione (1 giro × 7,5 mm di raggio @1550 nm) | dB | ≤ 0.08 |
| 10 | Perdita di macroscursione (1 giro × 7,5 mm di raggio @ 1265 nm) | dB | ≤ 0.25 |
Applicazioni
- Sistemi CATV
- Reti di telecomunicazione
- Terminazione del dispositivo attivo
- Reti di area locale (LAN)
- Reti di elaborazione dati
- Impieghi FTTH, FTTX
- Reti a larga area (WAN)
Caratteristiche chiave
- Basse perdite di inserimento e alte perdite di riflessione
- Eccellente capacità di scambio
- Durabilità superiore
- Stabilità ad alta temperatura
- Conforme alla norma Telcordia GR-326-CORE
