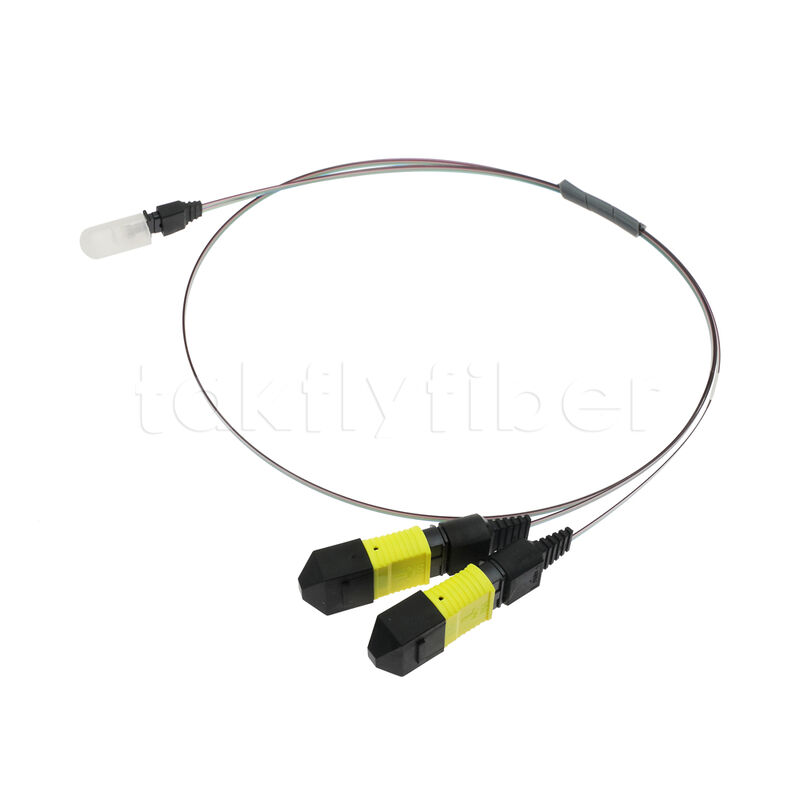

Componenti per array in fibra 2x8F MTP-16CH FA per ricetrasmettitori ad alta velocità CPO OCS Data Center
Dettagli:
| Luogo di origine: | Shenzen, Cina |
| Marca: | OEM/Takfly |
| Certificazione: | CE, ROSH REACH |
| Numero di modello: | DF-MT-2FA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Can be negotiated |
| Imballaggi particolari: | Sacchetti in PP + scatola di cartone/scatola di plastica + scatola di cartone |
| Tempi di consegna: | 3-15 giorni lavorativi a seconda della quantità e dei requisiti |
| Termini di pagamento: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Capacità di alimentazione: | 20000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Componenti per array in fibra 2x8F MTP-16CH FA per ricetrasmettitori ad alta velocità CPO OCS Data C | Tipo di fibra: | OM3, OM4; OM1, OM2; OS1, OS2; PM; OM5 |
|---|---|---|---|
| Conteggio delle fibre: | 16 | Angolo FA: | 0/42,5° |
| Lunghezza della fibra: | 20~100mm, lunghezza personalizzata disponibile | ||
| Evidenziare: | Assemblaggio FA di array di fibre in fibra ad alta velocità di trasmissione,Patch cord MT-FA a basso consumo,Array in fibra 36CH ad alta stabilità e affidabilità |
||
Descrizione di prodotto
Descrizione dei Componenti Array in Fibra 2x8F MTP-16CH FA
Le assemblaggi di cavi dotati di un'unità array in fibra (FAU) sono sempre più comuni. Questi assemblaggi sono costituiti da un array di fibre su un'estremità e un connettore in fibra ottica standard (come MPO, LC, SC) sull'altra. Questa tendenza è guidata dalla necessità di dirigere i segnali in fibra ottica da un connettore standardizzato all'interno di una rete in fibra ottica convenzionale verso un circuito fotonico integrato (PIC). L'array di fibre funge da strumento di allineamento preciso, garantendo l'allineamento accurato di più fibre nelle guide d'onda del PIC o di altri dispositivi ottici compatti. Tipicamente, le fibre sono disposte a un passo costante e in fila, garantendo l'allineamento con le strutture interne del sistema, sia esso un PIC o un altro sistema ottico.
Applicazione dei Componenti Array in Fibra 2x8F MTP-16CH FA
Moduli Ottici Attivi
Comunicazione, trasmissione in fibra ottica ad alta velocità e ad alta capacità
L'applicazione del connettore interno nelle apparecchiature in fibra
Moduli transceiver ottici paralleli, supercomputer, apparecchiature di test e applicazioni militari
Caratteristiche dei Componenti Array in Fibra 2x8F MTP-16CH FA
- Con caratteristiche ottiche stabili
- Utilizzo di ferrule MT di alta precisione ed elite, fibra a raggio di curvatura ridotto per ottenere bassa perdita
- Tolleranza tipica del passo del nucleo<±0.5μm
- Alta precisione e personalizzazione
- Le caratteristiche ottiche sono conformi agli standard IEC TIA/EIA e ad altri standard pertinenti
- Conforme a RoHS 2.0
Specifiche Assemblaggio Array in Fibra 3x12F MTP - 36CH FA
|
Parametro |
Unità |
Valore |
|||||
|
Numero di Fibre |
- |
Opzionale |
|||||
|
Modalità Fibra |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Lunghezza d'onda |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
Lucidatura Terminale |
- |
PC |
APC |
PC |
APC |
|
|
Perdita di Inserzione (IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
Perdita di Ritorno (RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
Durabilità |
Tempo |
50 |
|||||
|
FA |
Coperchio |
L |
mm |
2.5 |
Opzionale |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-Groove |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Passo del Nucleo |
μm |
175,250 |
|||||
|
Grado fibra nuda |
° |
8,42.5,45 |
|||||
|
Perdita di Inserzione (IL) |
dB |
|
≤0.8 |
||||
|
Terminale Parametri Geometrici (3D) |
Raggio di Curvatura |
mm |
Conforme agli standard IEC TIA/EIA |
||||
|
Offset Apex |
μm |
||||||
|
Altezza Sferica Fibra |
nm |
||||||
|
Errore Angolare |
° |
||||||
|
Temperatura Operativa |
℃ |
-20 ~ +80 |
|||||
|
Temperatura di Stoccaggio |
℃ |
-15 ~ +60 |
|||||
