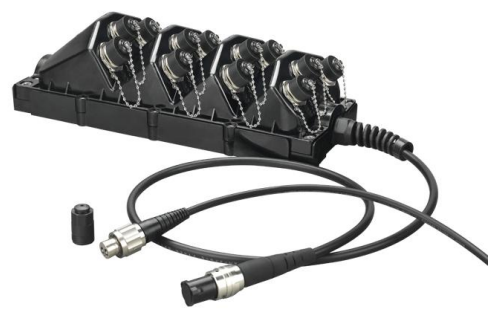

Cina Custodia da campo ottica FTTX per reti da campo FTTX Custodia impermeabile esterna pre-connettorizzata
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Cina Custodia da campo ottica FTTX per reti da campo FTTX Custodia impermeabile esterna pre-connetto |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cina Custodia da campo ottica FTTX per reti da campo FTTX Custodia impermeabile esterna pre-connetto | Porta: | 1-12 |
|---|---|---|---|
| Dimensione: | 365*137*90mm senza coperchio 375*142*120mm con coperchio | Protezione dall'ingresso: | IP67 |
| Raggio di curvatura: | 20d | Resistenza alla trazione: | 1200N a lungo termine |
| Adattatore: | Mini SC (1F)、Harened(1F)、ODVA(1F e 2F)、PTLC(2F)、AARC(2F&4F)、 Presa di alimentazione 3P | Temperatura operativa: | -40℃~+80℃ |
| Garanzia: | 1-3 anni | Marchio della fibra: | Corning, YOFC, OFS, Draka |
| Evidenziare: | Custodia impermeabile per esterni FTTX,scatola in fibra ottica preconnettorizzata,custodia per rete di campo FTTX |
||
Descrizione di prodotto
Inclosure di campo FTTX per reti esterne
Il recinto di campo FTTX ottico della Cina è un recinto esterno impermeabile pre-connessionato progettato per le reti di campo FTTX.Questa soluzione economica di distribuzione di fibre offre una grande compatibilità e un facile utilizzo per vari metodi di installazione, tra cui il montaggio a parete, installazione aerea e tenuta dei pali.
Visualizzazione del prodotto
La custodia FTTX rappresenta una soluzione avanzata di distribuzione della fibra per applicazioni all'aperto.Adatti per FTTH, FTTA e altri ambienti impegnativi, questa custodia offre prestazioni affidabili in diversi scenari di installazione.
Scenari di applicazione
Applicazioni sul campo FTTH
Nelle implementazioni FTTH, l'incasso FTTX può sostituire le unità ONU o FDH tradizionali.Quando accoppiato con connettori impermeabili 1-48F IP67 preassemblati, consente connessioni dirette con edifici e silos a bassa tensione.ridurre la necessità di operatori altamente qualificati e aumentare l'efficienza dell'installazione del 40%.
Applicazioni sul campo FTTA
In applicazioni FTTA, l'alloggiamento funge da casella di aggregazione/delimitazione che collega le unità RRU e BBU.Sostituisce le topologie di rete stellare che richiedono cavi duplex individuali per ciascuna RRU con un cavo ibrido mono-multifibra più efficiente da BBU all'alloggiamentoLa distribuzione di energia alle RRU è facilitata attraverso connettori di alimentazione integrati.
Gestione dei cavi tronco
L'alloggiamento affronta le sfide di connessione del cavo tronco con ghiandole di cavo a prova di torsione (di plastica o metallo) che ospitano cavi di diametro esterno da 5 mm a 14 mm.Le attaccature interne fissano i cavi principali e i componenti di resistenza per resistere a una forza di trazione di 1200 N a lungo termine. La capacità di installare fino a 24 manicotti di protezione e 2 splitter PLC consente una distribuzione efficiente della fibra.
Applicazioni di prospezione e comunicazione
Ideale per le comunicazioni sul campo che richiedono frequenti spostamenti dei cavi, la robusta costruzione del contenitore resiste ad un tiraggio ad alta resistenza e un uso ripetuto.I cavi blindati e i componenti resistenti sono fissati con elementi di fissaggio per mantenere la capacità di resistenza alla trazione 1200NI materiali ad alta resistenza e la progettazione dell'interfaccia ad arco assicurano un funzionamento affidabile in condizioni di urto.
Caratteristiche chiave
- Alta compatibilità con ODVA, Hconn (compatibile con OptiTap), Mini SC, ODC, PTLC, PTMPO e adattatori di alimentazione
- Opzioni di assemblaggio in fabbrica o di montaggio sul campo
- Resistenza alla forza di trazione a lungo termine di 1200 N
- da 2 a 12 porte per connettori rigidi a fibra singola o multifibra
- Capacità di divisione della fibra a manica PLC o splice
- Indice di impermeabilità IP68
- Installazioni per il montaggio a parete, per l'aereo o per la presa di pali
- La superficie angolare ridotta e l'altezza ottimizzata impediscono le interferenze dei connettori
- Conformità alle norme IEC 61753-1
- Risparmio di tempo di esercizio del 40%
Specifiche tecniche
| Specificità | Dettagli |
|---|---|
| Dimensione L×W×H | 365 × 137 × 90 mm (senza copertura) 375 × 142 × 120 mm (con copertura) |
| Protezione contro l'ingresso | Protezione IP67 |
| Intervallo di temperatura | -40°C a +80°C |
| Membro della resistenza del cavo | Con o senza armatura |
| Tipo di cavo | Ibridi o non ibridi |
| OD del cavo rotondo | 5.0 mm a 14 mm |
| Dimensione del cavo piatto | 4.6×8.9 mm |
| Materiale della giacca per cavi | LSZH, TPU o PE |
| Raggio di piegatura | 20D |
| Resistenza alla frantumazione del cavo | 200N/cm long term |
| Resistenza alla trazione | 1200N a lungo termine |
| Resistenza ai raggi UV | ISO 4892-3 |
| Classificazione di protezione antincendio | UL 94-V0 |
| Numero di PLC | 1-2 PCS |
| Numero di manicotti di protezione | 1-24 PCS |
Informazioni sull'ordine
| Parametro | Opzioni |
|---|---|
| Adattatore | Mini SC (1F), Harened (1F), ODVA (1F e 2F), PTLC (2F), AARC (2F e 4F), presa di corrente 3P |
| Portos | 1-12 |
| Modalità fibra | SM/MM |
| Cavo | 1/2/4/8/Personalizzato |
| Tipo di cavo | PLC ibrido rotondo blindato, rotondo non blindato, piatto e rotondo |
| PLC | Con o senza PLC |
| Sleeve di fusione | Con manica a fusione/senza manica a fusione |
| Terminator. | SC indurito, ODVA, AARC, PTLC, PTMPO |
| Metodo di installazione | Montaggio a parete, aereo, tenuta a palo |
Disegni tecnici
Immagini del prodotto
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ ingegneri specializzati in ricerca e sviluppo
- 16 Macchine per l'iniezione e linee di produzione importate dalla Germania
- 30+ macchine di prova, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Attrezzature di prova complete: resistenza alla trazione, resistenza alla frantumazione, contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Controllo in loco delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Informazioni sulla consegna
- Esemplari: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
Per ricevere il nostro catalogo e la nostra lista dei prezzi, si prega di fornire la vostra email o i vostri dati di contatto attraverso il nostro sito web.
D2: Posso negoziare i prezzi?
Sì, possiamo prendere in considerazione sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
Le spese di spedizione dipendono dalla dimensione della spedizione e dal metodo di spedizione.
D4: Posso farvi visita?
Certo! La nostra fabbrica si trova a Shenzhen, in Cina. Si prega di contattarci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
Se si verificano problemi di qualità durante lo sballo, si prega di scattare foto per riferimento.insieme all'attuazione di miglioramenti di qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
In genere imballiamo le merci in scatole a bollicine e cartoni, ma possiamo soddisfare le richieste di imballaggio personalizzate dei clienti.
Q7: Quali sono le vostre condizioni di pagamento?
T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e dell'imballaggio prima del pagamento finale.
Q8: Quali sono i termini di consegna?
EXW, FOB, CFR, CIF, DDU
D9: Che mi dici del tempo di consegna?
Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
Sì, possiamo fabbricare i prodotti in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
