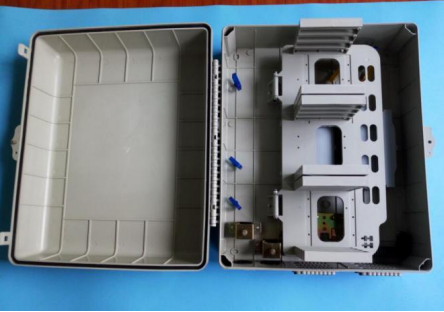

FTKS-1805-96A Scatola di terminazione in fibra a 96 porte per la costruzione della rete di comunicazione FTTx dalla Cina
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | FTKS-1805-96A Scatola di terminazione in fibra a 96 porte per la costruzione della rete di comunicaz |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | FTKS-1805-96A Scatola di terminazione in fibra a 96 porte per la costruzione della rete di comunicaz | Temperatura di lavoro: | 40℃~+60℃ |
|---|---|---|---|
| umidità relativa:: | s95% (+40 ℃) | Pressione atmosferica: | 70KPa~108KPa |
| Misurare: | 473*410*175 mm | Peso: | 3,1 kg |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Scatola di terminazione in fibra a 96 porte,scatola in fibra di comunicazione FTTx,scatola di terminazione in fibra ottica con garanzia |
||
Descrizione di prodotto
FTKS-1805-96A Scatola di terminazione in fibra a 96 porte
Scatola di terminazione in fibra professionale progettata per sistemi di rete di comunicazione FTTx, che funge da punto di connessione critico tra cavi di alimentazione e cavi di derivazione.
Panoramica del prodotto
FTKS-96A scatola di derivazione ottica a 96 core sviluppata attraverso una produzione proprietaria, con prestazioni del prodotto conformi ai requisiti dello standard di settore YD/T2150-2010. Utilizzato principalmente nei collegamenti terminali del sistema di accesso FTTX. Costruito mediante stampaggio ad iniezione di plastica in lega PC ad alta resistenza, caratterizzato da eccellenti proprietà sigillanti e anti-invecchiamento. Adatto per il montaggio a parete all'aperto, l'installazione su palo o per applicazioni con montaggio a parete per interni.
Caratteristiche principali
- Design della struttura interna a doppio strato con chiara separazione: area di distribuzione della fibra, ingresso del cavo in fibra esterna, giunzione fissa e area di stoccaggio del cavo in fibra a farfalla
- Il percorso organizzato delle fibre previene le interferenze, facilitando le operazioni di costruzione e manutenzione
- Due fori per l'ingresso dei cavi sul bordo inferiore ospitano due cavi in fibra per esterni e 96 cavi in fibra a farfalla
- Supporta connessioni dirette o ramificate in fibra esterna con terminazione del cavo in fibra a farfalla
- Vassoio di giunzione flip-form configurabile per specifiche di capacità a 96 core per soddisfare le esigenze di espansione
- L'installazione con flangia supporta una capacità di 96 core
- L'unità di fissaggio per cavi in fibra a farfalla presenta una struttura con slot per schede per una distribuzione organizzata dei cavi
- Capacità di stoccaggio del cavo in fibra a farfalla di circa 1 metro con anelli di filo organizzati
- Raggio di curvatura garantito ≥30mm per una protezione ottimale della fibra
Istruzioni per l'installazione
Installazione con montaggio a parete
- Contrassegnare e praticare quattro fori di montaggio in base alla spaziatura dei fori di montaggio del backplane
- Inserire i manicotti di espansione in plastica nei fori della parete
- Fissare la scatola alla parete utilizzando viti M8 × 40
- Inserire i fori di posizionamento superiori nella parete, quindi fissare i fori inferiori con viti M8 × 40
- Verificare l'installazione dell'armadio, quindi chiudere la porta e fissarla con la chiave per impedire l'ingresso di acqua
- Installare cavi in fibra per esterni e a farfalla in base ai requisiti di costruzione
Installazione su palo
- Rimuovere il morsetto di installazione dalla scatola e allentare il morsetto per il fissaggio del backplane
- Fissare la scatola al palo utilizzando il gruppo morsetto
- Verificare che il blocco del morsetto sia sicuro e affidabile senza allentamenti
- Seguire le stesse procedure di installazione del cavo in fibra del montaggio a parete
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Temperatura operativa | Da -40°C a +60°C |
| Umidità relativa | ≤ 95% (+40°C) |
| Pressione atmosferica | Da 70Kpa a 108Kpa |
| Misurare | 473×410×175mm |
| Peso | 3,1 kg |
| Costruzione | Composto da scatola, staffa sdoppiatrice, ingresso cavo in fibra/unità di messa a terra fissa, unità fissa cavo in fibra a farfalla e componenti di tenuta |
Dettagli di configurazione
Immagini del prodotto
Perché scegliere TAKFLY?
Eccellenza produttiva
- Oltre 26 anni di esperienza specializzata nella produzione di fibre ottiche
- Oltre 450 addetti al montaggio qualificati con oltre 3 anni di esperienza media
- Oltre 10 ingegneri dedicati alla ricerca e sviluppo per il miglioramento continuo del prodotto
- 16 set di macchine ad iniezione tedesche con 16 linee di produzione
Garanzia di qualità e test
- Oltre 30 macchine di test avanzate tra cui strumenti di test OTDR, 3D, VFL, IL e RL
- Tester di resistenza alla trazione e tester di resistenza allo schiacciamento
- Tester per misuratori di potenza e apparecchiature complete per il controllo della luce
Presenza globale e personalizzazione
- Servizi di branding OEM disponibili
- Partecipazione attiva alle principali fiere internazionali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Processo di controllo della qualità
- Ispezione delle materie prime prima dell'inizio della produzione
- Ispezione completa dopo ogni processo di produzione
- Controlli completi di qualità della produzione eseguiti a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Verifica finale a campione prima della spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Opzioni di imballaggio: sacchetto di plastica, cartone e pallet disponibili in base alle esigenze del cliente
Domande frequenti
Q1: Come posso ottenere il catalogo e il listino prezzi?
A1: Fornisci la tua email o le informazioni di contatto tramite il nostro sito Web per ricevere il nostro catalogo completo e il listino prezzi aggiornato.
Q2: Posso negoziare i prezzi?
R2: Sì, offriamo prezzi competitivi e potremmo prendere in considerazione sconti per carichi di più container di merci miste.
Q3: A quanto ammonteranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione preferito. Forniamo una ripartizione dettagliata dei costi su richiesta.
Q4: Posso visitare la vostra struttura?
A4: Certamente! La nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento per una visita della struttura.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo la merce?
R5: Se riscontri problemi di qualità durante il disimballaggio, documentali con foto come riferimento. Il nostro dipartimento di controllo qualità effettuerà indagini approfondite e fornirà soluzioni ottimali, implementando miglioramenti per la produzione futura.
Q6: Quali sono i termini di imballaggio?
A6: L'imballaggio standard include blister e cartoni. Accogliamo richieste di imballaggio personalizzate per soddisfare le specifiche esigenze del cliente.
Q7: Quali sono i termini di pagamento?
A7: Termini standard: deposito T/T del 30%, saldo del 70% prima della consegna. Forniamo foto del prodotto e dell'imballaggio prima del pagamento finale.
Q8: Quali sono i termini di consegna?
R8: Supportiamo i termini di consegna EXW, FOB, CFR, CIF e DDU per soddisfare i requisiti di spedizione globali.
Q9: qual è il tempo di consegna?
A9: Consegna standard: 5-7 giorni lavorativi dalla ricezione del pagamento anticipato. I tempi specifici dipendono dagli articoli del prodotto e dalla quantità dell'ordine.
Q10: potete produrre secondo i campioni?
A10: Sì, siamo specializzati nella produzione di prodotti basati su campioni dei clienti o disegni tecnici con precisione e qualità.
Se sei interessato ai nostri prodotti in fibra ottica o hai domande tecniche, il nostro team di ingegneri è disponibile per assisterti in qualsiasi momento!
Vuoi conoscere maggiori dettagli su questo prodotto
