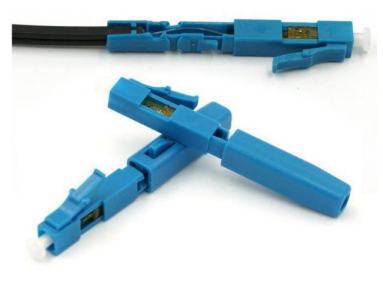

Connettore rapido in fibra LC/UPC assemblato sul campo FTTH installabile sul campo (UPC incorporato) per cavo flessibile per interni
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Connettore rapido in fibra LC/UPC assemblato sul campo FTTH installabile sul campo (UPC incorporato) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Connettore rapido in fibra LC/UPC assemblato sul campo FTTH installabile sul campo (UPC incorporato) | Diametro della fibra: | Cavo flessibile 2,0 x 3,0 mm |
|---|---|---|---|
| Estremità lucida: | UPC/APC | Perdita di inserzione:: | Valore medio ≤ 0,25 dB, valore massimo ≤ 0,4 dB Min |
| Perdita di ritorno:: | >45 dB, tipico >50 dB (lucidatura UPC in fibra SM) | Resistenza alla trazione:: | <30N (<0,2dB con pressione impressa) |
| Temperatura operativa: | -40°C～+85°C | Marchio della fibra: | Corning, YOFC, OFS, Draka |
| Evidenziare: | connettore LC/UPC montato in campo FTTH,connettore veloce in fibra per cavo a caduta interno,connessione in fibra ottica UPC incorporata |
||
Descrizione di prodotto
FTTH Field-Assembled LC/UPC Field Installable Fiber Fast Connector (embedded-UPC) per cavo a goccia interno
Il connettore ottico veloce utilizza l'ultima generazione di tecnologia Rapid Ready-Terminal.sia le prestazioni ottiche che quelle meccaniche soddisfano gli standard dei patchcord e consentono l'abbinamento meccanico in loco per la creazione dei patchcord.
Applicazioni
- Connessioni di scrivania in ambiente LAN
- Rete di accesso ottico
- Applicazioni FTTX (Fiber to the Subscriber)
- Fabbricazione a partire da prodotti della voce 8528
- Terminazione diretta dell'apparecchiatura
- Reti FTTx
- Ricostruzione del cablaggio della sala di apparecchiature ottiche
Caratteristiche chiave
- Fabbrica di fibre
- Non è richiesto l'epoxide o la lucidatura
- Terminazione rapida e facile della fibra di campo
- Elimina la lunghezza eccessiva dei cavi e lo stoccaggio degli splices
- Soluzione conveniente
- Basse perdite di inserimento e di riflessione posteriore
- Operazione estremamente semplice
- Tempo di funzionamento breve
Parametri tecnici
| Parametro | Specificità |
|---|---|
| Diametro della fibra | Cable di caduta 2.0*3.0mm |
| Diametro del cavo | 3.0 mm |
| Figura finale lucidata | UPC / APC |
| Perdita di inserimento | Valore medio ≤ 0,25 dB, valore massimo ≤ 0,4 dB Min |
| Perdita di ritorno (UPC della fibra SM) | > 45 dB, tipicamente > 50 dB |
| Perdita di ritorno (SM fiber APC) | Min.> 55 dB, tipico > 55 dB |
| Forza di ritenzione della fibra | < 30 N (< 0,2 dB con pressione impressa) |
Prova dei componenti
| Tipo di prova | Condizioni |
|---|---|
| Prova di torsione | carico di 7N, 5 cicli in una prova |
| Prova di trazione | carico di 10N, 120 secondi |
| Prova di caduta | 1.5 metri di altezza, 10 ripetizioni |
| Prova di durata | 200 ripetizioni di connessione/disconnessione |
| Prova di vibrazione | 3 assi 2 ore/asse, 1,5 mm ((picco-picco), da 10 a 55 Hz ((45 Hz/min) |
| Invecchiamento termico | +85°C±2°C, 96 ore |
| Prova di umidità | 90-95%RH, temperatura 75°C per 168 ore |
| Ciclo termico | -40 a 85°C, 21 cicli per 168 ore |
Tipo di connettore disponibile: LC/UPC SM, LC/APC SM, LC/UPC MM (50/125, 62.5/125)
Soluzioni pertinenti
connettore di facile utilizzo direttamente compatibile con dispositivi ONU, con resistenza di fissaggio superiore a 5 kg. ampiamente utilizzato in progetti di rivoluzione della rete FTTH,ridurre l'utilizzo di prese e adattatori risparmiando al contempo i costi del progetto.
Con presa standard 86 e adattatore, consente il collegamento tra cavo a goccia e cordone di patch.
Applicabile per le connessioni con cavo interno montato sul campo, pigtail, cordone di patch e trasformazione del cordone di patch della sala dati.
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- Ingegneri di ricerca e sviluppo di età superiore a 10 anni
- La Germania ha importato 16 macchine per l'iniezione e 16 linee di produzione
- 30+ macchine di prova: strumenti di prova OTDR, 3D, VFL, IL&RL, tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Ispezione delle materie prime in entrata prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Informazioni sulla consegna
- Esemplari: 1-3 giorni lavorativi
- Ordine di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetto di plastica, cartone e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per catalogo e prezzi, si prega di fornire le informazioni di posta elettronica o di contatto tramite il nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, consideriamo sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalla dimensione e dal metodo di spedizione.
D4: Posso farvi visita?
A4: Sì, la nostra fabbrica si trova a Shenzhen, in Cina.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
A5: se si verificano problemi di qualità, fornisci foto per il nostro riferimento. Il nostro dipartimento QC indagherà e fornirà soluzioni implementando futuri miglioramenti di qualità.
Q6: Quali sono i vostri termini di imballaggio?
A6: imballaggio standard include la scatola blister e cartoni. imballaggio personalizzato disponibile per le esigenze del cliente.
Q7: Quali sono le vostre condizioni di pagamento?
A7: T/T 30% di deposito, 70% di saldo prima della consegna. Forniamo foto di prodotto e pacchetto prima del pagamento finale.
Q8: Quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU disponibili.
D9: Che mi dici del tempo di consegna?
R9: Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
A10: Sì, possiamo produrre in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
