Connettore meccanico per fibra ottica FTTH assemblato sul campo TK-FC-SCU/A-H001 - Tecnologia incorporata in fibra - TK-FC-SCU/A-H001
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-FC-SCU/A-H001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Connettore meccanico per fibra ottica FTTH assemblato sul campo TK-FC-SCU/A-H001 - Tecnologia incorp | Portata del cavo: | Cavo invisibile Ф3,0 mm e Ф2,0 mm Ф0,9 |
|---|---|---|---|
| Dimensione: | 46*9*8 mm | Modalità: | SM |
| Inserire la perdita: | ≤ 0,3dB ((1310nm & 1550nm), Max ≤ 0,5dB | Perdita di ritorno:: | ≥50dB per l'UPC, ≥55dB per l'APC |
| Resistenza alla trazione:: | > 30 N/2 min | Temperatura operativa: | -40°C～+85°C |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Connettore in fibra ottica meccanico FTTH,connettore in fibra ottica assemblato sul campo,connettore tecnologico incorporato in fibra |
||
Descrizione di prodotto
FTTH Field-Assembled TK-FC-SCU/A-H001 connettore meccanico a fibra ottica
Il connettore a fibra ottica (FMC) TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) semplifica le connessioni di fibra senza la necessità di attrezzature di fusione.Questo connettore da assemblaggio rapido ha bisogno solo di strumenti standard per la preparazione delle fibre- Un tagliacabbre e un tagliafibra.

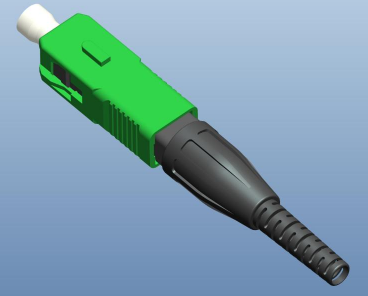

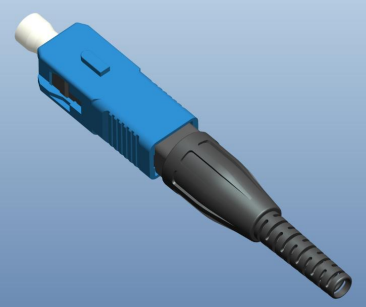

Visualizzazione del prodotto
Il connettore utilizza la Fiber Pre-Embedded Technology con ferrule in ceramica superiore e V-groove in lega di alluminio.Compatibile con cavi a caduta e cavi interni. Dimensioni: 46 × 9 × 8 mm
Applicazioni
- Connessioni di scrivania in ambiente LAN
- Infrastrutture di rete di accesso ottico
- Applicazioni FTTX (Fiber to the Subscriber)
- Fabbricazione a partire da prodotti della voce 8528
- Terminazione diretta dell'apparecchiatura
- Implementazioni di reti FTTx
- Ricostruzione del cablaggio della sala di apparecchiature ottiche
- Trasformazione della sala dati
Caratteristiche chiave
- Fabbrica di fibre per uso immediato
- Non è richiesto l'epoxide o la lucidatura
- Terminazione rapida e facile della fibra di campo
- Elimina la lunghezza eccessiva dei cavi e lo stoccaggio degli splices
- Soluzione di installazione conveniente
- Basse perdite di inserimento e di riflessione posteriore
- Processo di funzionamento estremamente semplice
- Corto tempo di funzionamento - circa 15 secondi
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Portata del cavo | F3.0 mm e F2.0 mm F0.9 cavo invisibile |
| Dimensione | 46*9*8 mm |
| Diametro della fibra | 125 μm (652 e 657) |
| Diametro del rivestimento | 900 μm |
| Modalità | SM |
| Tempo di funzionamento | Circa 4 minuti (esclusi i preset di fibra) |
| Perdita di inserimento | ≤ 0,3dB ((1310nm & 1550nm), Max ≤ 0,5dB |
| Risultato di perdita | ≥50dB per l'UPC, ≥55dB per l'APC |
| Tasso di successo | > 98% |
| Temi riutilizzabili | > 10 volte |
| Stringi la resistenza delle fibre nude | > 3 N |
| Resistenza alla trazione | > 30 N/2 min |
| Intervallo di temperatura | -40°C a +85°C |
| Prova di resistenza alla trazione in linea (20 N) | IL ≤ 0,3 dB |
| Durabilità meccanica (500 volte) | IL ≤ 0,3 dB |
| Prova di caduta (piano in cemento di 4 m) | IL ≤ 0,3 dB |
Soluzioni pertinenti
connettore di facile utilizzo direttamente compatibile con dispositivi ONU, con resistenza di fissaggio superiore a 5 kg. ampiamente utilizzato in progetti di rivoluzione della rete FTTH,ridurre l'utilizzo di prese e adattatori risparmiando al contempo i costi del progetto.
Con presa standard 86 e adattatore, consente il collegamento tra cavo a goccia e cordone di patch.
Applicabile per le connessioni con cavo interno montato sul campo, pigtail, cordone di patch e trasformazione del cordone di patch della sala dati.
Immagine del prodotto
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- La Germania ha importato 16 macchine per l'iniezione e 16 linee di produzione
- 30+ macchine di prova: strumenti di prova OTDR, 3D, VFL, IL&RL, tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Ispezione delle materie prime in entrata prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli pontuali prima della spedizione per garantire la qualità
Informazioni sulla consegna
Esemplari: 1-3 giorni lavorativi
Ordine di produzione di massa: 3-7 giorni lavorativi
Imballaggio: sacchetto di plastica, cartone e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per catalogo e prezzi, si prega di fornire le informazioni di posta elettronica o di contatto tramite il nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, consideriamo sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalla dimensione e dal metodo di spedizione.
D4: Posso farvi visita?
A4: Sì, la nostra fabbrica si trova a Shenzhen, in Cina.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
A5: se si verificano problemi di qualità, fornisci foto per il nostro riferimento. Il nostro dipartimento QC indagherà e fornirà soluzioni implementando futuri miglioramenti di qualità.
Q6: Quali sono i vostri termini di imballaggio?
A6: imballaggio standard include la scatola blister e cartoni. imballaggio personalizzato disponibile per le esigenze del cliente.
Q7: Quali sono le vostre condizioni di pagamento?
A7: T/T 30% di deposito, 70% di saldo prima della consegna. Forniamo foto di prodotto e pacchetto prima del pagamento finale.
Q8: Quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU disponibili.
D9: Che mi dici del tempo di consegna?
R9: Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
A10: Sì, possiamo produrre in base ai vostri campioni o disegni tecnici.
