Identificatore di fibra ottica multifunzione (OFI) FTTX per manutenzione, installazione e risoluzione dei problemi
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Identificatore di fibra ottica multifunzione (OFI) FTTX per manutenzione, installazione e risoluzion |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Identificatore di fibra ottica multifunzione (OFI) FTTX per manutenzione, installazione e risoluzion | Intervallo di lunghezza d'onda identificato: | 800-1700 nanometro |
|---|---|---|---|
| Tipo di segnale identificato: | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% | Tipo di rilevatore: | Ø1mm InGaAs 2pcs |
| Direzione del segnale: | LED sinistra e destra | Peso (g): | 200 |
| Dimensione: | 196X30.5X27 | Temperatura operativa: | -10°C～+60°C |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Identificatore di fibra ottica FTTX,strumento multifunzionale in fibra ottica,OFI per la risoluzione dei problemi della fibra |
||
Descrizione di prodotto
Identificatore di fibra ottica multifunzione (OFI) FTTX
Strumento essenziale per la manutenzione, l'installazione e la risoluzione dei problemi della fibra ottica. Consente ai tecnici di identificare le fibre attive, determinare la direzione del segnale e misurare la relativa potenza ottica senza interrompere il servizio di rete.
Panoramica del prodotto
Identifica rapidamente la direzione di trasmissione e visualizza la relativa potenza del nucleo senza interrompere il servizio corrente. Riconosce i toni di modulazione inclusi 270 Hz, 1 kHz e 2 kHz con tono udibile continuo.

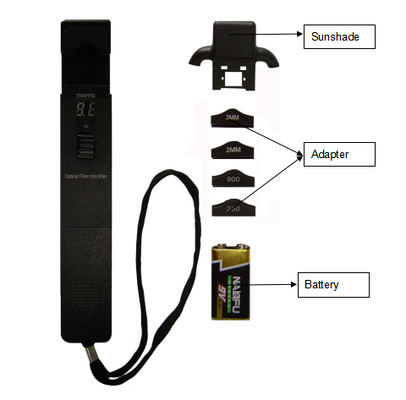

Quattro teste adattatrici disponibili: Ø0.25, Ø0.9, Ø2.0 e Ø3.0. Alimentato da batteria alcalina da 9 V.
Caratteristiche principali
- Portatile, dimensioni compatte e design facile da usare
- Identifica in modo efficiente la direzione del traffico e il tono di frequenza (270 Hz, 1 KHz, 2 KHz) senza danni alla fibra
- Visualizzazione della potenza del core per le fibre testate
- Bassa perdita di flessione e rendimento altamente efficiente
- Adattatori facili da sostituire (Ø0.25, Ø0.9, Ø2.0, Ø3.0)

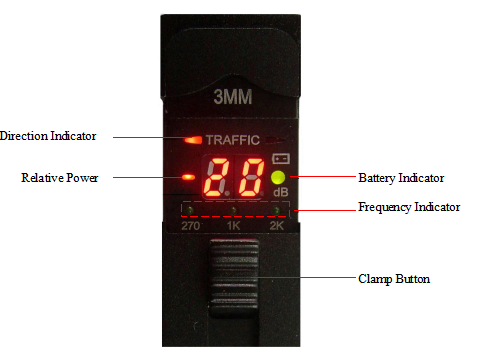

Descrizione della funzione
(1) Morsetto
Bloccare e mantenere la fibra in una posizione adatta.
(2) Pulsante di pressione del morsetto
Spingere il pulsante verso l'alto e premere verso il basso per fissare la testa dell'adattatore. Premere nuovamente il pulsante per allentare la testa dell'adattatore.
(3) Indicatore LED
L'indicatore LED mostra la direzione del segnale, la modulazione e il livello della batteria.
Specifiche tecniche
| Tipo | Identificatore della fibra ottica |
|---|---|
| Intervallo di lunghezze d'onda identificato | 800-1700 nm |
| Tipo di segnale identificato | CW, 270 Hz±5%, 1kHz±5%, 2kHz±5% |
| Tipo di rilevatore | Ø1mm InGaAs 2pz |
| Tipo di adattatore | Ø0,25 (fibra nuda), Ø0,9 (cavo Ø0,9), Ø2,0 (cavo Ø2,0), Ø3,0 (cavo Ø3,0) |
| Direzione del segnale | LED sinistro e destro |
| Intervallo di test in una sola direzione (dBm, CW/0,9 mm fibra nuda) | -46~10(1310 nm), -50~10(1550 nm) |
| Intervallo di test della potenza del segnale (dBm, CW/0,9 mm fibra nuda) | -50~+10 |
| Visualizzazione della frequenza del segnale (Hz) | 270, 1k, 2k |
| Intervallo di test della frequenza (dBm, valore medio) | Ø0.9, Ø2.0, Ø3.0: -30~0 (270Hz,1KHz), -25~0 (2KHz) Ø0,25: -25~0 (1KHz,2KHz), -20~0 (2KHz) |
| Perdita di inserzione (dB, valore tipico) | 0,8 (1310 nm), 2,5 (1550 nm) |
| Batteria alcalina (V) | 9 |
| Temperatura operativa(℃) | -10－+60 |
| Temperatura di stoccaggio (℃) | -25－+70 |
| Dimensione (mm) | 196X30.5X27 |
| Peso (g) | 200 |
Processo di identificazione della fibra ottica
- Inserire la fibra nella testa dell'adattatore, premere il pulsante verso l'alto per bloccare il morsetto e coprire il parasole
- Quando il segnale ottico passa attraverso la fibra, l'illuminatore LED indica la direzione del traffico con un segnale acustico intermittente e visualizza digitalmente la relativa potenza del core
- Se nessun segnale ottico passa attraverso la fibra, il LED rimane spento e "LO" viene visualizzato nella posizione di alimentazione del core
- Rileva la presenza di toni modulati a 2KHz, 1KHz e 270Hz con tono acustico continuo
Linee guida per la manutenzione
- Posizionare la fibra nella scanalatura in base al tipo specifico
- Pulire regolarmente la superficie del rilevatore con bastoncini di cotone per evitare l'accumulo di polvere
- Rimuovere la batteria quando non viene utilizzata per periodi prolungati
Immagine del prodotto
Perché scegliere TAKFLY?
- Oltre 26 anni di esperienza nella produzione di prodotti in fibra ottica
- Oltre 450 addetti all'assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati all'innovazione
- 16 macchine ad iniezione importate dalla Germania e 16 linee di produzione
- Oltre 30 macchine di prova: strumenti di prova OTDR, 3D, VFL, IL&RL, tester di resistenza alla tensione, tester di resistenza allo schiacciamento, tester di misuratori di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione a fiere globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo di qualità
- Ispezione in entrata delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione eseguiti a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione pre-spedizione per garantire la qualità
Informazioni sulla consegna
Campioni: 1-3 giorni lavorativi
Ordine di produzione di massa: 3-7 giorni lavorativi
Imballaggio: sacchetto di plastica, cartone e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il catalogo e il listino prezzi?
A1: Fornisci la tua email o le informazioni di contatto tramite il nostro sito Web per catalogo e prezzi.
Q2: Posso negoziare i prezzi?
A2: Sì, consideriamo gli sconti per carichi multipli di container di merci miste.
Q3: A quanto ammonteranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalle dimensioni e dal metodo di spedizione. Forniamo preventivi su richiesta.
Q4: posso farti visita?
A4: Sì, la nostra fabbrica è a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se ci sono problemi di qualità quando riceviamo la merce?
A5: Se si verificano problemi di qualità, fornire foto come riferimento. Il nostro dipartimento di controllo qualità esaminerà e fornirà soluzioni implementando futuri miglioramenti della qualità.
Q6: quali sono i termini di imballaggio?
A6: L'imballaggio standard include blister e cartoni. Imballaggio personalizzato disponibile in base alle esigenze del cliente.
Q7: quali sono i termini di pagamento?
A7: Deposito T/T del 30%, saldo del 70% prima della consegna. Forniamo foto del prodotto e del pacchetto prima del pagamento finale.
Q8: quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU disponibili.
Q9: Che ne dici dei tempi di consegna?
A9: Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi specifici dipendono dagli articoli e dalla quantità dell'ordine.
Q10: potete produrre secondo i campioni?
A10: Sì, possiamo produrre in base ai vostri campioni o disegni tecnici.
