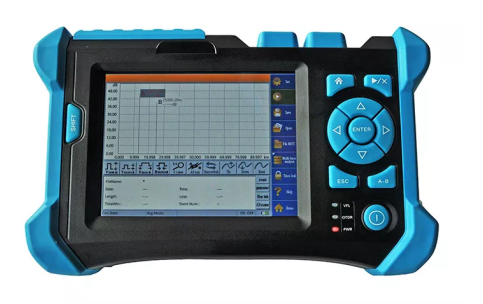

Riflettometro ottico del dominio temporale. Attrezzatura di prova OTDR. Performance potenti e funzionamento più semplice.
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Riflesso del dominio del tempo ottico |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Riflettometro ottico nel dominio del tempo | Attrezzatura per tester OTDR | Prestazioni potenti, fun | Lunghezza d'onda: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Interfaccia ottica: | FC/UPC (PC e APC sono selezionabili) | Interfaccia dati: | Interfaccia USB, interfaccia scheda SD |
| Porta di comunicazione: | USB | Distanza massima di prova: | 3KM |
| Temperatura di funzionamento ((°C): | -10～+50°C | Dimensioni (A x L x P): | 150 x 235 x 66 mm |
| Peso: | 1,5 kg | Marchio della fibra: | Corning, YOFC, OFS, Draka |
| Evidenziare: | Attrezzature di prova OTDR con garanzia,Riflettometro ottico a dominio temporale per fibra ottica,Potenza del tester OTDR |
||
Descrizione di prodotto
Un riflettometro ottico a dominio temporale (OTDR) è uno strumento fondamentale utilizzato per la caratterizzazione e la prova delle fibre ottiche, che aiuta a identificare i difetti, misurare le perdite,e garantire l'integrità delle reti a fibra ottica.
Riflectometro del dominio temporale ottico
progettati per soddisfare i requisiti di misurazione per FTTx, reti metropolitane, reti di spina dorsale e altre applicazioni di rete ottica.

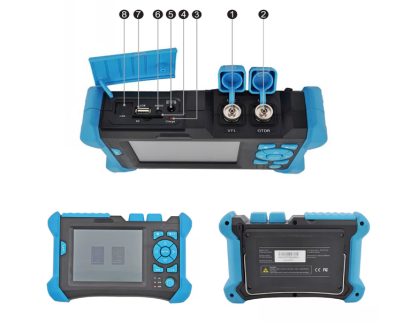

Applicazioni di riflettometro a dominio temporale ottico
- Interfaccia ottica 1/VFL
- Interfaccia ottica 2/OTDR
- Indicatore di carica
- Interfaccia della scheda SD
- Interfaccia dell'adattatore di alimentazione
- Interfaccia per cuffie
- Interfaccia USB
- Interfaccia Ethernet
Caratteristiche del riflettometro ottico a dominio temporale
- Grande touch screen con tasti scorciatoia per un facile utilizzo
- Batteria al litio polimerica di grande capacità con orario di lavoro prolungato
- Test intelligenti con un funzionamento semplice e funzionalità potenti
- Carta di memoria + supporto per schede SD con ampia capacità di archiviazione di tracce
- Capace di soddisfare i requisiti di prova FTTx
- Opzioni di lunghezza d'onda multiple disponibili
- Progettazione di un involucro solido con protezione antipolvere e antiurto
Specifiche tecniche
| Lunghezza d'onda (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Intervallo dinamico (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Larghezza dell'impulso (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Zona cieca per eventi | 10 | ≤ 1.8 | ||
| Zona cieca di attenuazione (m) | 20 | ≤ 10 | ||
| Visualizzazione | 5schermo LCD touch da 0,6" | |||
| Linearità (dB/dB) | ± 0.05 | |||
| Limite di perdita (dB) | 0.05 | |||
| Relazione di risoluzione delle perdite (dB) | 0.01 | |||
| Rapporto di risoluzione del campione (m) | 0.125 a 8 | |||
| Punto di campionamento | 32K | |||
| Incertezza della distanza (m) | ± ((1 m + 5 x 10 x distanza + intervallo di campionamento) | |||
| Distanza di applicazione (km) | 0.3 a 180 | |||
| Durata (e) tipica (i) di aggiornamento in tempo reale | 0.2 | |||
| Capacità di memoria di tracciamento | Carte SD (4G), > 10000 pezzi | |||
| Durata della misurazione | Definito dall'utente; 5sec, 10sec, 15sec, 30sec, 1min, 2min e 3min sono selezionabili | |||
Specificativi generali
| Dimensione (H x P x D) | 150 x 235 x 66 mm |
|---|---|
| Peso | 1.5 kg |
| Temperatura | Temperatura di funzionamento da -10°C a 50°C Temperatura di memoria da -40°C a 70°C |
| Umidità relativa | 0-95% (non condensato) |
| Fornitore di alimentazione | Batteria al litio; durata di lavoro continua ≥ 8 ore |
Categoria di interfaccia
| Interfaccia ottica | FC/UPC (PC e APC sono selezionabili) |
|---|---|
| Interfaccia dati | Interfaccia USB, interfaccia scheda SD |
VFL di orientamento visibile del guasto
| Lunghezza d'onda | 650 nm |
|---|---|
| Potenza di uscita (dBm) | ≥ -3 |
| Distanza massima di prova | 3 Km |
Capacità dei contatori OTDR
- Modalità di misurazione automatica: impostazione automatica dei parametri, conservazione e analisi dei dati di traccia
- Modalità di misurazione a più lunghezze d'onda: analisi dell'attenuazione della fibra sotto diverse lunghezze d'onda
- Funzione di fissazione delle tracce: confronto sullo stesso schermo delle tracce per l'installazione di fibre multicore
- Funzione di analisi a più lunghezze d'onda: confronto e analisi dei file di traccia
- FTTx test online con identificazione del splitter e della fibra
- Batteria ricaricabile agli ioni di litio di grande capacità con tempo di standby superiore a 8 ore
- Formato di file Bellcore (.sor) con archiviazione per oltre 10.000 tracce
- Detezione della luce di comunicazione per la protezione delle apparecchiature
- Determinazione dello stato di connessione per il monitoraggio dello stato degli strumenti
- Flessibilità di commutazione tra modalità di misura in tempo reale e media
OTDR Traces Manager Software per PC
- Capacità di modifica a granel e di stampa a serie
- Generazione di rapporti di prova personalizzabili
- Modalità di stampa multiple: singola pagina, singola traccia, batch, multi-traccia, multi-onda
- Opzioni di stampa personalizzate e impostazione delle pagine
- Confronto delle differenze di forma d'onda per l'analisi delle variazioni dei parametri

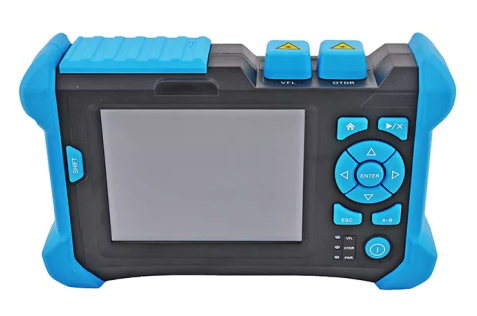

Riflettometro ottico del dominio temporale
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- La Germania ha importato 16 macchine per l'iniezione e 16 linee di produzione
- 30+ macchine di prova, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Marchio OEM accettato
- Partecipazione alle mostre globali: OFC, ECOC, CommunicAsia e altri
Controllo della qualità
- Ispezione delle materie prime in entrata prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli pontuali prima della spedizione per garantire la qualità
Informazioni sulla consegna
Campioni:1-3 giorni lavorativi
Ordine di produzione di massa:3-7 giorni lavorativi
Imballaggio:Sacchetti di plastica, cartoni e pallet disponibili su richiesta
