Misuratore di potenza ottica PON | Per reti GPON/EPON e XGPON/XGSPON
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Misuratore di potenza ottica PON |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Misuratore di potenza ottica PON | Per reti GPON/EPON e XGPON/XGSPON | Zona del passaggio (nanometro): | 1470 nm ~ 1505 nm |
|---|---|---|---|
| Materiale: | -40dBm～+10dBm | Isolamento@1490/1550(dB): | >40 dB |
| Tipo di connettoreConnettore ottico: | Adattatore FC/SC/ST intercambiabile/universale 2,5 | Tipo di fibra: | MP 9/125um |
| Temperatura di funzionamento ((°C): | -10℃~60℃ | Peso: | 425g |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Misuratore di potenza ottica PON per reti GPON,Misuratore di potenza ottica EPON con garanzia,Strumento di fibra ottica per la rete XGSPON |
||
Descrizione di prodotto
Misuratore di potenza ottica PON per le reti GPON/EPON e XGPON/XGSPON
Il contatore di potenza ottica 10G XGS PON è in grado di misurare i valori di potenza dei segnali di uplink e downlink nelle reti GPON/EPON e XGPON/XGSPON,nonché misurare la lunghezza d'onda della potenza del segnale downlink a 1490/1550/1577nm.

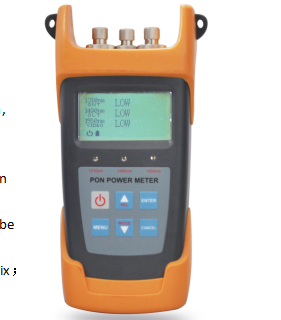

Visualizzazione del prodotto
Progettato per applicazioni e manutenzione FTTx, questo contatore di potenza testa e stima simultaneamente segnali vocali, dati e video.È uno strumento essenziale per la realizzazione e la manutenzione di progetti PON.
Applicazioni
- Uso come cavo di lancio/ricezione OTDR
- Perdita di collegamento di prova con OTDR
- Misurare le perdite di inserimento e la riflettività dei connettori di fine vicino/lungo
- Suppressore di impulsi per la prima riflessione all'inizio della fibra
Caratteristiche chiave
- Misurazione e visualizzazione simultanee di segnali vocali, dati e video su BPON/EPON/GPON
- Misurazione simultanea per tutte e tre le lunghezze d'onda (1490nm, 1550nm, 1310nm)
- Misurazione in modalità burst di 1310 nm a monte
- Connettività software per PC per la regolazione delle soglie, il trasferimento dei dati e la taratura delle lunghezze d'onda
- Porta di comunicazione USB per il trasferimento di dati al PC
- Immagazzina 1000 elementi di misura nel dispositivo o nel computer
- Misuratore di potenza ottica e VFL con una porta (modello 3213A)
- Display opzionale in cinese/inglese
- 10 diversi set di soglie con LED di stato (Pass, Warn, Fail)
- Funzione di spegnimento automatico di 10 minuti (attivabile/disattivabile)
- Disegno della chiave ergonomica ad alta sensibilità
- Progettazione compatta e leggera
- Disponibilità di diversi modelli per funzioni diverse
Specifiche tecniche
Modulo PON
| Parametro | Specificità |
|---|---|
| 1310 Misurazione a monte | |
| Zona di passaggio (nm) | 1260 nm ≈ 1360 nm |
| Intervallo di misura (dBm) | -40 dBm+10 dBm |
| Potenza di uscita (max) | 15 dBm |
| Isolamento @1490/1550 (dB) | > 40 dB |
| Errore di misurazione del modo di esplosione | < ± 0,5 dB |
| 1490 Misurazione a valle | |
| Zona di passaggio (nm) | 1470 nm ≈ 1505 nm |
| Intervallo di misura (dBm) | -40 dBm+10 dBm |
| Potenza di uscita (max) | 15 dBm |
| Isolamento @1310/1550 (dB) | > 40 dB |
| 1550 Misurazione a valle | |
| Zona di passaggio (nm) | 1535nm 1570nm |
| Intervallo di misura (dBm) | -40 dBm+10 dBm |
| Potenza di uscita (max) | 25 dBm |
| Isolamento @1310/1490nm | > 40 dB |
| Accuratezza di misura | |
| Incertezza naturale (dB) | ± 0,5 dB |
| Linearità (dB) | ± 0,1 dB |
| Perdita di inserimento di passaggio (dB) | < 1,5 dB |
| Informazioni generali | |
| Tipo di rilevatore | InGaAs |
| Collegamento ottico | FC/SC/ST Adaptatore universale intercambiabile/2,5 |
| Tipo di fibra | SM 9/125um |
| Unità di misura | dB/dBm/xW |
| Risoluzione (dB) | 00,01 dB |
| Tensione di funzionamento (V) | CC 3,3 V 5,5 V |
| Fornitore di energia | 3cc batteria da 1,5V |
| Tempo di funzionamento continuo (h) | PON:90h OPM:100h VFL:50h |
| Temperatura di funzionamento (°C) | -10°C-60°C |
| Temperatura di conservazione (°C) | -25°C ∼70°C |
| Peso (kg) | 425 g |
Nota: il tempo di funzionamento della batteria è tutto per lo strumento che non accende la retroilluminazione, se la retroilluminazione accende il tempo di funzionamento sarà accorciato.
Modulo del contatore di potenza ottica normale
| Parametro | Specificità |
|---|---|
| Accuratezza di misura | |
| Incertezza naturale (dB) | ± 0,5 dB |
| Linearità (dB) | ± 0,1 dB |
| Intervallo di misura (dBm) | -70 dBm+6 dBm |
| Informazioni generali | |
| Unità di misura | dB/dBm |
| Risoluzione (dB) | 00,01 dB |
| lunghezza d'onda di taratura (nm) | 1310/1490/1550/1625 |
| Tipo di rilevatore | InGaAs |
| Collegamento ottico | FC/SC/ST Adaptatore universale intercambiabile/2,5 |
Modulo VFL
| Parametro | Specificità |
|---|---|
| Potenza di uscita | > 0,5 mW |
| Lunghezza d'onda | 650 nm |
| Collegamento ottico | FC/SC/ST Adaptatore universale intercambiabile/2,5 |
| Tipo di fibra | SM/MM |
Pacco standard
| Articolo | Descrizione | Quantità |
|---|---|---|
| 1 | PON Tester | 1 unità |
| 2 | Manuale utente | 1 pc |
| 3 | Cavo USB | 1 pc |
| 4 | CD software | 1 pc |
| 5 | 1.5V batteria AA | 3 pc |
