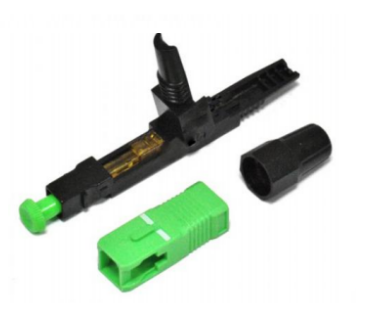

Connettore in fibra ottica meccanico assemblato sul campo FTTH TK-FC-SCA-B001 per il sistema di telecomunicazioni
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-FC-SCA-B001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Connettore in fibra ottica meccanico assemblato sul campo FTTH TK-FC-SCA-B001 per il sistema di tele | Applicabile per: | Cavo di derivazione. Cavo per interni |
|---|---|---|---|
| Modalità fibra: | modalità singola o modalità multipla | Tipo di fibra: | G.652D, G.657A1 |
| Cavo in fibra: | Cavo ottico isolato in gomma da 3,0*2,0 mm Cavo ottico isolato ∅3,0/∅2,0/∅0,9 | Perdita di inserzione: | ≤0.35db |
| Perdita di ritorno: | UPC≥45dB, APC≥55dB | Resistenza alla trazione: | ≥40N |
| Temperatura operativa: | -40°C～+85°C | Marchio della fibra: | Corning, YOFC, OFS, Draka |
| Evidenziare: | connettore meccanico a fibra ottica FTTH,connessione in fibra ottica montata sul campo,connessione in fibra ottica per telecomunicazioni |
||
Descrizione di prodotto
Connettore meccanico a fibra ottica FTTH montato sul campo TK-FC-SCA-B001
Il connettore a fibra ottica (FMC) TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) semplifica le connessioni di fibra senza la necessità di attrezzature di fusione.Questo connettore da assemblaggio rapido ha bisogno solo di strumenti standard per la preparazione delle fibre- Un tagliacabbre e un tagliafibra.
Applicazioni
- Connessioni di scrivania in ambiente LAN
- Infrastrutture di rete di accesso ottico
- Applicazioni FTTX (Fiber to the Subscriber)
- Fabbricazione a partire da prodotti della voce 8528
- Terminazione diretta dell'apparecchiatura
- Implementazioni di reti FTTx
- Ricostruzione del cablaggio della sala di apparecchiature ottiche
- Trasformazione della sala dati
Caratteristiche chiave
- Fabbrica di fibre per uso immediato
- Non è richiesto l'epoxide o la lucidatura
- Terminazione rapida e facile della fibra di campo
- Elimina la lunghezza eccessiva dei cavi e lo stoccaggio degli splices
- Soluzione di installazione conveniente
- Basse perdite di inserimento e di riflessione posteriore
- Processo di funzionamento estremamente semplice
- Corto tempo di funzionamento - circa 15 secondi
Caratteristiche ottiche
| Categoria | Specificità |
|---|---|
| Applicabile a: | Cavo a caduta, cavo interno |
| Modalità fibra | Modalità singola o multi |
| Tipo di fibra | G.652D, G.657A1 |
| Cavi a fibra | 3.0*2.0mm cavo ottico isolante in gomma 3.0/ 2.0 / 0.9 cavo ottico isolato |
| Diametro della fibra | 0.125 mm |
| Tipo di cavo 2 x 3 mm | ≥ 40 N, perdita ≤ 0,4 dB (lunghezza del cavo campione: 22-28 cm, tempo di prova: 2 minuti) |
| Serratura in fibra | Il blocco mantiene l'affidabilità della fibra, la forza di appoggio ≥ 3,8 N, variazioni di attenuazione ≤ 0,2 dB |
| lunghezza d'onda di lavoro | 1310 nm, 1490 nm, 1550 nm |
| Tempo di funzionamento | Circa 50 (senza tagli di fibre) |
| Perdita di inserimento | ≤ 0,35 dB |
| Perdita di inserimento Valore tipico | 00,3 dB |
| Risultato di perdita | UPC ≥ 45 dB, APC ≥ 55 dB |
| Forza di fissaggio delle fibre nude | ≥ 3 N |
| Resistenza alla trazione | ≥ 40 N |
| Riutilizzabile | ≥ 10 volte |
| Temperatura di funzionamento | -40°C a +85°C |
| Resistenza alla trazione in linea (20N) | ΔIL≤0,3 dB |
| Durabilità meccanica (500 volte) | ΔIL≤0,3 dB |
| Prova di decollo (altezza 4 m, 3 volte) | ΔIL≤0,3 dB |
Prestazioni ambientali
| Condizione | IL Variazione | Variazione RL | Apparizione |
|---|---|---|---|
| TEMP elevato (110°C, 200H) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| TEMP basso (-40°C, 200H) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| TEMP Ciclismo (-40°C/85°C, 100 cicli) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| HAST (110°C, 90%RH, 200H) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| Immersione (25°C, 200H) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| Nebbia di sale (5% Nacl, 35°C, 200H) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
Performance meccanica
| Condizione | IL Variazione | Variazione RL | Apparizione |
|---|---|---|---|
| Impatto (altezza 4 m, 3 cicli) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| Vibrazione (10-50 Hz, 30 minuti per ogni asse) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| Torsione (15N, 200 volte) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
| Tensile (50N, 1 minuto) | ≤ 0.5 | ≤ 5 | Nessun danno meccanico |
Informazioni sull'imballaggio
| Dimensione (CM) | 14.6*7.6*1.6 |
|---|---|
| QTY (PCS/scatola) | 10 |
| N.W (KG/PCS) | 0.0031 |
| N.W (KG/Box) | 0.0465 |
| G.W. (kg/scatola) | 0.031 |
Imballaggio per regali
| Dimensione (CM) | 15.8*14.5*9.5 |
|---|---|
| QTY (Blister Box/Gift Box) | 10 |
| N.W (KG/Box) | 0.55 |
| G.W. (kg/scatola) | 0.52 |
Imballaggio esterno
| Dimensione (CM) | 46*46*32.5 |
|---|---|
| QTY (scatola/scatola regalo) | 30 |
| QTY (pc/scatola) | 3000 |
| N.W (KG/Box) | 15.5 |
| G.W. (kg/scatola) | 16.5 |
Immagine del prodotto
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- La Germania ha importato 16 macchine per l'iniezione e 16 linee di produzione
- 30+ macchine di prova: strumenti di prova OTDR, 3D, VFL, IL&RL, tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Ispezione delle materie prime in entrata prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli pontuali prima della spedizione per garantire la qualità
Informazioni sulla consegna
Esemplari: 1-3 giorni lavorativi
Ordine di produzione di massa: 3-7 giorni lavorativi
Imballaggio: sacchetto di plastica, cartone e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per catalogo e prezzi, si prega di fornire le informazioni di posta elettronica o di contatto tramite il nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, consideriamo sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
R3: Le spese di spedizione dipendono dalla dimensione e dal metodo di spedizione.
D4: Posso farvi visita?
A4: Sì, la nostra fabbrica si trova a Shenzhen, in Cina.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
A5: se si verificano problemi di qualità, fornisci foto per il nostro riferimento. Il nostro dipartimento QC indagherà e fornirà soluzioni implementando futuri miglioramenti di qualità.
Q6: Quali sono i vostri termini di imballaggio?
A6: imballaggio standard include la scatola blister e cartoni. imballaggio personalizzato disponibile per le esigenze del cliente.
Q7: Quali sono le vostre condizioni di pagamento?
A7: T/T 30% di deposito, 70% di saldo prima della consegna. Forniamo foto di prodotto e pacchetto prima del pagamento finale.
Q8: Quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU disponibili.
D9: Che mi dici del tempo di consegna?
R9: Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
A10: Sì, possiamo produrre in base ai vostri campioni o disegni tecnici.
