Modulo Mux Demux da 19 pollici per amplificatore in fibra ottica
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | Takfly/OEM/Neutral |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-DWDM-19 1 U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Can be negotiated |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-9 giorni lavorativi |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Informazioni dettagliate |
|||
| Canale: | 4、8、16 CH | Nome del prodotto: | Modulo Mux Demux da 19 pollici a rack CWDM/OADM |
|---|---|---|---|
| Lunghezza d'onda del canale (nm): | 1270~1610 | Collegamento: | LC/APC, LC/UPC |
| Temperatura di funzionamento: | -5~+75°C | Temperatura di conservazione: | -40°C a 85°C |
| Tipo di fibra: | SMF28e con fibra di tubo sciolto di 900um | certificato: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Gioco di Manica: | 20 | ||
| Evidenziare: | Modulo OADM Mux Demux,Modulo di CWDM Mux Demux,Modulo Mux Demux da 19 pollici |
||
Descrizione di prodotto
1U 19 Rack Mount 8 Channel CWDM Mux Demux Module per amplificatore a fibra ottica
8 Channels 100GHz Mux Demux In 1U 19 Rack With LC UPC or APC Interface For FTTX CATV and Data Center is usually used for long-haul transmission where wavelengths are packed tightly together over the C-band, fino a 48 lunghezze d'onda nella griglia a 100 GHz ((0.8nm) e 96 lunghezze d'onda nella griglia a 50 GHz ((0.4nm).FTTx e CATV.
Il termine WDM è comunemente applicato a un vettore ottico, che è tipicamente descritto dalla sua lunghezza d'onda,considerando che il multiplexing per divisione di frequenza si applica in genere a un vettore radio che è più spesso descritto dalla frequenza
WDM, CWDM e DWDM si basano sullo stesso concetto di utilizzo di più lunghezze d'onda di luce su una singola fibra, ma differiscono per la spaziatura delle lunghezze d'onda, il numero di canali,e la capacità di amplificare i segnali multiplexati nello spazio otticoL'EDFA fornisce un'amplificazione a banda larga efficiente per la banda C, l'amplificazione Raman aggiunge un meccanismo per l'amplificazione nella banda L. Per il CWDM, l'amplificazione ottica a banda larga non è disponibile.limitando le lunghezze ottiche a diverse decine di chilometri.
- Basse perdite di inserimento
- Banda larga di passaggio
- Isolamento di alto canale
- Alta stabilità e affidabilità
- Aggiungere/abbandonare il canale
- Rete DWDM
- Amplificatore a fibra ottica
8 canali 100 GHz DWDM MUX DEMUX Specifica:
| Parametro | 4 canale | Canale 8 | Canale 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda del canale (nm) | 1270-1610 | ||||||
| lunghezza d'onda centrale Precisione ((nm) | ± 0.05 | ||||||
| Distanza tra i canali (GHz) | 20 | ||||||
| Trasmissione di canale (@-0,5dB larghezza di banda) (nm) | > 13 | ||||||
| Perdita di inserimento | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 | ||||
| Uniformità del canale | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 | ||||
| Canal Ripple | 0.3 | 0.3 | 0.3 | ||||
| Isolamento | Adiacente | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Non adiacenti | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Perdita di inserimento Sensibilità alla temperatura (dB/°C) | ≤ 0.005 | ||||||
| Temperatura di spostamento della lunghezza d'onda°C) | < 0.002 | ||||||
| Perdite dipendenti dalla polarizzazione (dB) | < 0.1 | ||||||
| Modalità di polarizzazione Dispersione (PS) | < 0.1 | ||||||
| Direttiva (dB) | > 50 | ||||||
| Perdita di rendimento (dB) | > 45 | ||||||
| Potenza di gestione massima (mW) | 500 | ||||||
| Temperatura di funzionamento ((°C) | -5~+75 | ||||||
| Temperatura di conservazione ((°C) | -40~85 | ||||||
| Dimensione dell'imballaggio ((mm) |
|
||||||

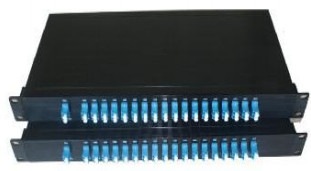

8 canali 100GHz DWDM MUX DEMUX Immagini:
Perché scegliere TAKFLY---:
Produttore professionale:
- Più di 21 anni di esperienza nella produzione di prodotti in fibra ottica.
- Più di 450 operai di montaggio con 3 anni di esperienza;
- Più di 26 ingegneri di ricerca e sviluppo;
- 16 set di macchine di iniezione importate dalla Germania e più di 10 linee di produzione di cavi;
- Più di 30 serie di macchine di prova: OTDR, 3D, VFL, IL&RL; strumento di prova; tester di tensione, tester di resistenza alla frantumazione, tester del misuratore di potenza, controllatore di luce, ecc.
- Il marchio OEM è accettabile.
- Mostra: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Soure Electronic Exhibition, ecc.
- Servizi post-vendita: disponibili 24 ore su 24.
Controllo della qualità:
- Controllo in loco delle materie prime in entrata prima della produzione;
- Controllare pienamente dopo la conclusione di ogni singolo processo;
- Controllare completamente la produzione a metà;
- controllare pienamente i prodotti finiti prima dell'imballaggio;
- Controllo in loco prima della spedizione;
Consegna:
- Campioni: 1-3 giorni lavorativi.
- Ordine di produzione di massa: 3-7 giorni lavorativi.
- Imballaggio: sacchetto di plastica, cartone e pallet sono disponibili in base alla vostra richiesta.
Prezzo:Se il tuo QTY è grande, il prezzo potrebbe essere negoziato.
Ho lavorato in questo campo per più di 6 anni, credo di potervi dare un servizio molto buono e risposte professionali!
Se lei'Se siete interessati ai nostri prodotti o avete qualche dubbio, perché non mi inviate subito una richiesta?
