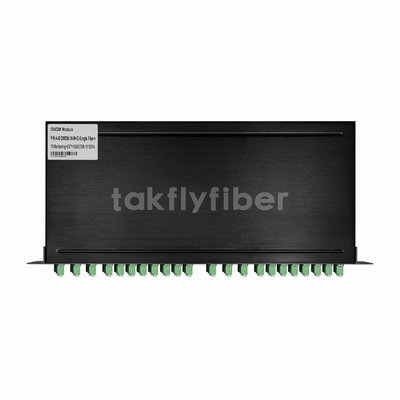

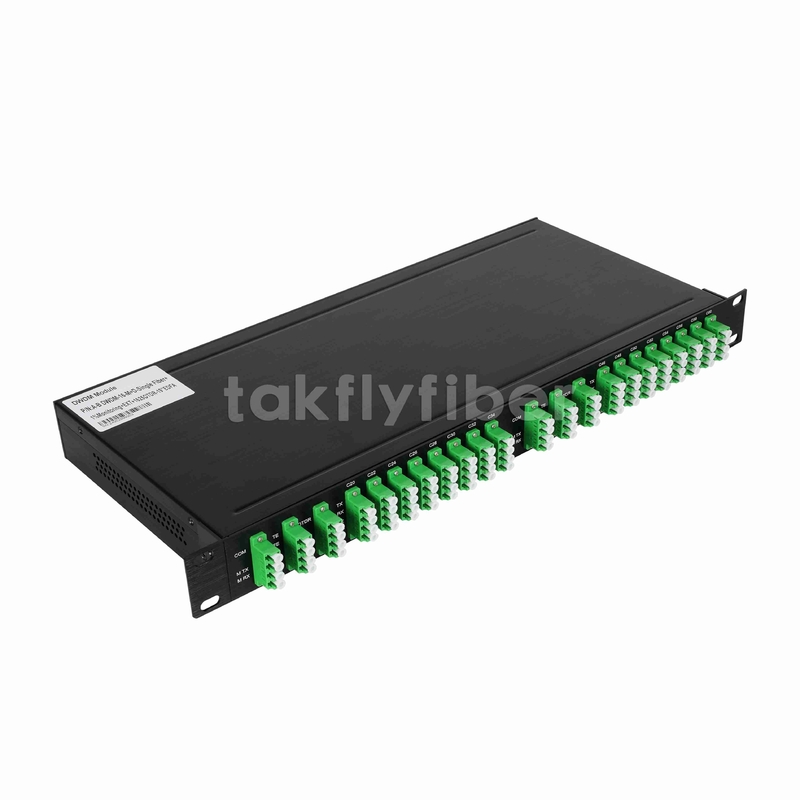

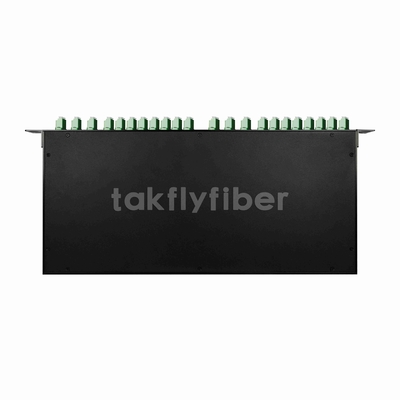

16CH DWDM MUX DEMUX con monitor e porta di estensione 1625nm OTDR ed EDFA
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Takfly/OEM/Neutral |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-DWDM-16CH-MD-M-E-1650 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | US$1000 ~ US$1600/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-9 giorni lavorativi |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Informazioni dettagliate |
|||
| Canale: | 16 | lunghezza d'onda: | C20~C60 |
|---|---|---|---|
| Dimensione: | 1U 19Inch | Collegamento: | LC |
| Temperatura di funzionamento: | -5~65℃ | Temperatura di conservazione: | -40°C a 85°C |
| Tipo di fibra: | SMF28e con fibra di tubo sciolto di 900um | Umidità di funzionamento: | 5~95%RH |
| Umidità di stoccaggio: | 5~95%RH | Certificato: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Canali di uscita: | 16 | Gioco di Manica: | 100Ghz |
| Banda di funzionamento: | Banda di C | perdita di inserzione: | ≤ 5,0 dB |
| Evidenziare: | Porta di estensione DWDM MUX DEMUX,16CH DWDM Mux Demux,1625 nm DWDM MUX DEMUX |
||
Descrizione di prodotto
16CH DWDM MUX DEMUX con monitor e porta di estensione 1625nm OTDR ed EDFA
A-B DWDM-16-M+D+Single Fiber+1%Monitoring+EXT+1625OTDR-19"-1U-LC/APC A-B, porta per le EDFA per separare il segnale TX e una porta di monitoraggio per il segnale che entra nell'EDFA.
- Basse perdite di inserimento
- Banda larga di passaggio
- Isolamento di alto canale
- Alta stabilità e affidabilità
- Aggiungere/abbandonare il canale
- Rete DWDM
- Amplificatore a fibra ottica
Specifiche di prestazione
| Parametro | 4Canale | 8 Canale | 16Canale | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda del canale (nm) | Rete ITU a 100 GHz | ||||||
| lunghezza d'onda centrale Precisione ((nm) | ± 0.05 | ||||||
| Distanza tra i canali (GHz) | 100 | ||||||
| Trasmissione di canale (@-0,5dB larghezza di banda) (nm) | ≥ 0.22 | ||||||
| Perdita di inserimento | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 | ||||
| Uniformità del canale | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 | ||||
| Canal Ripple | 0.3 | 0.3 | 0.3 | ||||
| Isolamento | Adiacente | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Non adiacenti | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Perdita di inserimento Sensibilità alla temperatura (dB/°C) | ≤ 0.005 | ||||||
| Temperatura di spostamento della lunghezza d'onda°C) | < 0.002 | ||||||
| Perdite dipendenti dalla polarizzazione (dB) | < 0.1 | ||||||
| Modalità di polarizzazione Dispersione (PS) | < 0.1 | ||||||
| Direttiva (dB) | > 50 | ||||||
| Perdita di rendimento (dB) | > 45 | ||||||
| Potenza di gestione massima ((mW) | 500 | ||||||
| Temperatura di funzionamento ((°C) | -5~+75 | ||||||
| Temperatura di conservazione ((°C) | -40~85 | ||||||
|
Dimensione dell'imballaggio ((mm) |
1. Dimensione del pacchetto ((mm) 2. L140xW100xH15 ((9CH~18CH Modulo) 3. 19 1U Rack |
||||||
Le specifiche di cui sopra sono per devisenza connettore
Informazioni sull'ordine
| Configurazione | Canale - No, no, no, no. | Canale |
Tipo di coda di maiale |
Fibralunghezza | Dimensione (mm) | Collegamento |
|
M=Mux D=Demux |
04=4 Canale 08=8 Canale 16=16 Canale N=N Canale ..... |
C20= 1561,42nm C21= 1560,61nm ..... |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1 = 1m 2= 1,5m 3= altri |
1= L100 x W80 xH10 2=L140xW100xH 15 3= 19 1U Rack |
0=Nessuno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=altri |
