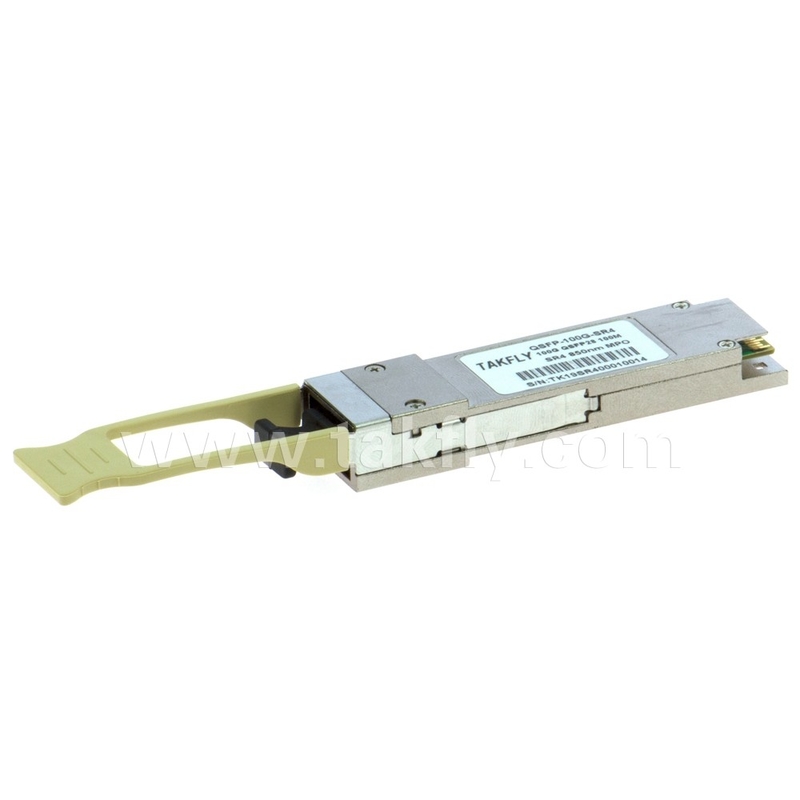

100Gbps QSFP28 SR4 850nm 100m MPO con trasmettitore DDM Fino a 27.952 Gbps
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TKQS28-100G-SR4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| Rapporto: | 50/50. | lunghezza d'onda centrale: | 1450nm |
|---|---|---|---|
| perdita di inserzione: | ≤ 0,3 dB | Peso del pacchetto: | 10G |
| Tipo di pacchetto: | Fibra nuda, tubo sciolto da 900 mm, cavo da 2 mm | Wavelegth: | 1310 nm |
| Allineamento dell'asse: | Asse lento o asse veloce | Intervallo di lunghezza d'onda: | 1310nm, 1550nm |
| Applicazione: | Sistemi di comunicazione ottica | Rapporto del separatore: | 98/2 |
| Temperatura di conservazione: | -40°C a +85°C | Numero di porta: | 1X2 |
| Lunghezza della fibra: | 1 m | Fibra: | Fibra PM Corning da 980 nm |
| Capacità di gestione della potenza: | Potere elevato | ||
| Evidenziare: | 100M QSFP28 SR4 trasmettitore,Trasmettitore 100 Gbps QSFP28 SR4,850nm QSFP28 SR4 trasmettitore |
||
Descrizione di prodotto
- TKQS28-100G-SR4sono progettati per l'uso in 100 gigabit al secondo collegamenti su fibra multimodale. Sono conformi a QSFP28 MSA e IEEE 802.3bm
- La parte del trasmettitore ottico del ricetrasmettitore incorpora un VCSEL a 4 canali (cavità verticale Laser di emissione di superficie) Array, un buffer di ingresso a 4 canali e driver laser, monitor diagnostici, blocchi di controllo e di distorsione. Per il controllo del modulo, l'interfaccia di controllo incorpora un'interfaccia seriale a due fili di clock e segnali di dati. Monitor diagnostici per bias VCSEL, temperatura del modulo,TPotere ottico risciattato,Vengono implementati la tensione di potenza e alimentazione ottica ricevuta e i risultati sono disponibili attraverso l'interfaccia TWS. Le soglie di allarme e di avvertimento sono stabilite per gli attributi monitorati. Le bandiere sono impostate e gli interrupt generati quando gli attributi sono al di fuori delle soglie. Le flag sono anche impostate e interruzioni generate per la perdita del segnale di ingresso (LOS) e le condizioni di guasto del trasmettitore. Tutte le flag sono bloccate e rimarranno impostate anche se la condizione che avvia la chiara e il funzionamento riprende. Tutti gli interrupt possono essere mascherati e le flag vengono ripristinate leggendo il registro delle flag appropriato. L'uscita ottica stringerà per la perdita del segnale di ingresso a meno che Squelch non sia disabilitato. Il rilevamento dei guasti o la disattivazione del canale attraverso l'interfaccia TWS disabiliteranno il canale. Le informazioni sullo stato, allarme/avviso e guasti sono disponibili tramite l'interfaccia TWS.
- La parte del ricevitore ottico del ricetrasmettitore incorpora un array di fotodiodi a 4 canali a 4 canali, un array TIA a 4 canali, un tampone di uscita a 4 canali, monitor diagnostici e blocchi di controllo e bias. I monitor diagnostici per la potenza di input ottico sono implementati e i risultati sono disponibili attraverso l'interfaccia TWS. Le soglie di allarme e di avvertimento sono stabilite per gli attributi monitorati. Le bandiere sono impostate e gli interrupt generati quando gli attributi sono al di fuori delle soglie. Le flag sono anche impostate e interruzioni generate per la perdita del segnale di ingresso ottico (LOS). Tutte le flag sono bloccate e rimarranno impostate anche se la condizione che avvia la flag cancella e si riprende l'operazione. Tutti gli interrupt possono essere mascherati e le flag vengono ripristinate al momento della lettura del registro delle flag appropriato. L'uscita elettrica stringerà per la perdita del segnale di ingresso (a meno che Squelch non sia disabilitato) e la de-attivazione del canale attraverso l'interfaccia TWS. Le informazioni sullo stato e allarme/avviso sono disponibili tramite l'interfaccia TWS.
Caratteristiche
ØFino a 27,952 GBPS Tasso dati per canale
ØLunghezza del collegamento massima di 100 m di collegamenti sulla fibra multimodale OM3
ØTecnologia VCSEL ad alta affidabilità 850nm
ØPluging elettricamente a caldo
ØDigital Diagnostic SFF-8436 conforme
ØConforme a QSFP28 MSA
ØIntervallo di temperatura operativa del caso: 0°C a 70°C
ØDissipazione di potenza <2,5 w
Applicazioni
ØData center
ØInfiniband QDR
ØCanale in fibra
Standard
ØConforme a IEEE 802.3 BM
ØConforme a SFF-8436
ØConforme a ROHS.
Assoluto Massimo Valutazioni
|
Parametro |
Simbolo |
Min. |
Tipo. |
Max. |
Unità |
Nota |
|
Temperatura di conservazione |
Ts |
-40 |
- |
85 |
ºC |
|
|
Umidità relativa |
RH |
5 |
- |
95 |
% |
|
|
Tensione di alimentazione |
VCC |
-0.3 |
- |
4 |
V |
|
|
Tensione di ingresso del segnale |
|
VCC-0.3 |
- |
VCC+0.3 |
V |
|
Condizioni operative consigliate
|
Parametro |
Simbolo |
Min. |
Tipo. |
Max. |
Unità |
Nota |
|
Temperatura operativa del caso |
Tcase |
0 |
- |
70 |
ºC |
Senza flusso d'aria |
|
Tensione di alimentazione |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corrente di alimentazione |
ICC |
- |
|
750 |
Ma |
|
|
Velocità dati |
Br |
|
25.78125 |
|
GBPS |
Ogni canale |
|
Distanza di trasmissione |
Td |
|
- |
100 |
M |
OM3 Mmf |
Specifiche elettriche
|
Parametro |
Simbolo |
Min |
Tipo |
Max |
Unità |
NOte |
|
Tensione di alimentazione |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corrente di fornitura |
ICC |
|
|
750 |
Ma |
|
|
Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
Rin |
|
100 |
|
Ω |
1 |
|
Swing di input dei dati differenziali |
Vin, pp |
180 |
|
1000 |
MV |
|
|
Tolleranza di tensione di ingresso singolo |
Vint |
-0.3 |
|
4.0 |
V |
|
|
Ricevitore |
||||||
|
Swing di output dei dati differenziali |
VOUT, pp |
300 |
|
850 |
MV |
2 |
|
Tensione di uscita singola |
|
-0.3 |
|
4.0 |
V |
|
Note:
1.Collegato direttamente ai pin di input dati TX. AC accoppiato in seguito.
2.In terminazione differenziale da 100 Ω ohm.
Caratteristiche ottiche
|
Parametro |
Simbolo |
Min |
Tipo |
Max |
Unità |
NOte |
|
Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λ0 |
840 |
|
860 |
nm |
|
|
Potenza di lancio media ogni corsia |
|
-8.4 |
|
2.4 |
DBM |
|
|
Larghezza spettrale (RMS) |
σ |
|
|
0.6 |
nm |
|
|
Rapporto di estinzione ottica |
Er |
2 |
|
|
db |
|
|
Penalità di trasmettitore e dispersione ogni corsia |
TDP |
|
|
4.3 |
db |
|
|
Tolleranza alla perdita di rendimento ottico |
Orl |
|
|
12 |
db |
|
|
Maschera per gli occhi di uscita |
Conforme a IEEE 802.3bm |
|
||||
|
Ricevitore |
||||||
|
Lunghezza d'onda del ricevitore |
λin |
840 |
|
860 |
nm |
|
|
RX Sensibilità per corsia |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
Potenza di saturazione input (sovraccarico) |
PSAT |
2.4 |
|
|
DBM |
|
|
Riflessione del ricevitore |
Rr |
|
|
-12 |
db |
|
Note:
1.Misurato con un PRBS 231-1 Modello di prova, @25.78GB/s, ber <10-12.
Assegnazione dei pin
Figura 1 --- PIN OUT DEL BLOCCO DI CONNETTORE SU
|
Spillo |
Simbolo |
Nome/Descrizione |
NOte |
|
1 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
2 |
Tx2n |
Input di dati invertiti trasmettitore |
|
|
3 |
Tx2p |
Trasmettitore output di dati non invertiti |
|
|
4 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
5 |
Tx4n |
Input di dati invertiti trasmettitore |
|
|
6 |
Tx4p |
Trasmettitore output di dati non invertiti |
|
|
7 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
8 |
Modsell |
Modulo Seleziona |
|
|
9 |
Resetl |
Ripristino del modulo |
|
|
10 |
VCCRX |
Ricevitore di alimentazione da 3,3 V |
2 |
|
11 |
SCL |
Clock di interfaccia seriale a 2 fili |
|
|
12 |
SDA |
Dati di interfaccia seriale a 2 fili |
|
|
13 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
|
|
14 |
Rx3p |
Output dei dati non invertiti ricevitore |
|
|
15 |
Rx3n |
Output dei dati invertito del ricevitore |
|
|
16 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
17 |
Rx1p |
Output dei dati non invertiti ricevitore |
|
|
18 |
Rx1n |
Output dei dati invertito del ricevitore |
|
|
19 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
20 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
21 |
Rx2n |
Output dei dati invertito del ricevitore |
|
|
22 |
Rx2p |
Output dei dati non invertiti ricevitore |
|
|
23 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
24 |
Rx4n |
Output dei dati invertito del ricevitore |
1 |
|
25 |
Rx4p |
Output dei dati non invertiti ricevitore |
|
|
26 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
27 |
Modprl |
Modulo presente |
|
|
28 |
Intl |
Interrompere |
|
|
29 |
VCCTX |
Trasmettitore di alimentazione da 3,3 V |
2 |
|
30 |
VCC1 |
Alimentazione da 3,3 V. |
2 |
|
31 |
LPMode |
Modalità a bassa potenza,non connettersi |
|
|
32 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
33 |
Tx3p |
Input di dati non invertiti del trasmettitore |
|
|
34 |
Tx3n |
Output dei dati invertiti trasmettitore |
|
|
35 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
|
36 |
Tx1p |
Input di dati non invertiti del trasmettitore |
|
|
37 |
Tx1n |
Output dei dati invertiti trasmettitore |
|
|
38 |
GND |
Terra trasmettitore (Comune con la terra del ricevitore) |
1 |
Note:
1.GND è il simbolo per il segnale e l'alimentazione (potenza) comune per i moduli QSFP28. Tutti sono comuni all'interno del modulo QSFP28 e tutte le tensioni del modulo sono referenziate a questo potenziale se non diversamente indicato. Collegali direttamente al piano di terra comune del segnale della scheda host.
2.VCCRX, VCC1 e VCCTX sono i fornitori di alimentazione di ricezione e trasmissione e devono essere applicati contemporaneamente. Il filtro dell'alimentatore per la scheda host consigliato è mostrato di seguito. VCC RX, VCC1 e VCC TX possono essere collegati internamente all'interno del modulo del ricetrasmettitore QSFP28 in qualsiasi combinazione. I pin del connettore sono ciascuno classificato per una corrente massima di 500 mA
Funzioni diagnostiche digitali
TKQS28-100G-SR4 Supportare il protocollo di comunicazione seriale a 2 fili come definito nell'MSA QSFP28.,wHich consente l'accesso in tempo reale ai seguenti parametri operativi
ŸTemperatura del ricetrasmettitore
ŸCorrente di pregiudizio laser
ŸPotenza ottica trasmessa
ŸPotenza ottica ricevuta
ŸTensione di alimentazione del ricetrasmettitore
Fornisce inoltre un sofisticato sistema di flag di allarme e di avvertimento, che può essere utilizzato per avvisare gli utenti finali quando particolari parametri operativi sono al di fuori di un intervallo normale di fabbrica.
Le informazioni operative e diagnostiche sono monitorate e riportate da un controller di ricetrasmettitore di diagnostica digitale all'interno del ricetrasmettitore, a cui si accede attraverso l'interfaccia seriale a 2 fili. Quando il protocollo seriale viene attivato, il segnale di clock seriale (pin SCL) viene generato dall'host. I bordo positivo orologono i dati nel fileQSFP28Il ricetrasmettitore in quei segmenti della sua mappa di memoria che non sono protetti da scritture.
I dati negativi del bordo del bordo daQSFP28ricetrasmettitore. Il segnale di dati seriali (PIN SDA) è bidirezionale per il trasferimento di dati seriali. L'host utilizza SDA insieme a SCL per contrassegnare l'attivazione di avvio e fine del protocollo seriale. I ricordi sono organizzati come una serie di parole di dati a 8 bit che possono essere affrontate individualmente o in sequenza. L'interfaccia seriale a 2 fili fornisce un accesso sequenziale o casuale ai parametri a 8 bit, indirizzati da 00 ore all'indirizzo massimo della memoria.
Questa clausola definisce la mappa di memoria per il ricetrasmettitore QSFP28 utilizzato per ID seriale, monitoraggio digitale e alcune funzioni di controllo. L'interfaccia è obbligatoria per tutti i dispositivi QSFP28. La mappa della memoria è stata modificata per ospitare 4 canali ottici e limitare lo spazio di memoria richiesto.La struttura della memoria è mostrata inFigura 2 -qsfp28 Mappa di memoria.Lo spazio di memoria è disposto in una pagina inferiore, singola, spazio di indirizzi di 128 byte e pagine di spazio di indirizzi più superiori. Questa struttura consente l'accesso tempestivo agli indirizzi nella pagina inferiore, ad esempio bandiere e monitor di interruzione. Le voci meno critiche, ad es. Informazioni sull'ID seriale e impostazioni di soglia, sono disponibili con la funzione di selezione della pagina. La struttura fornisce inoltre l'espansione dell'indirizzo aggiungendo ulteriori pagine superiori secondo necessità. Per esempio, inFigura 2Le pagine superiori 01 e 02 sono opzionali. La pagina superiore 01 consente l'implementazione della tabella di selezione dell'applicazione e la pagina superiore 02 fornisce lo spazio di lettura/scrittura dell'utente. La pagina inferiore e le pagine superiori 00 e 03 sono sempre implementate. L'indirizzo di interfaccia utilizzato è A0XH e viene utilizzato principalmente per dati critici di tempo come la gestione di interrupt inPer abilitare una "lettura una tantum" per tutti i dati relativi a una situazione di interrupt. Dopo un interrupt, INTL, è stato Affermata, l'host può leggere il campo della bandiera per determinare il canale e il tipo di flag effetto.
Per informazioni più dettagliate tra cui le definizioni di mappe di memoria, consultare ilQSFP28Specifiche MSA.
Figura 2-Mappa di memoria QSFP28
Mappa della memoria inferiore
I 128 byte inferiori dello spazio dell'indirizzo del bus seriale a 2 fili, vediTabella 1,viene utilizzato per accedere a una varietà di
misurazioni e funzioni diagnostiche, una serie di funzioni di controllo e un mezzo per selezionare quale dei vari Le pagine della mappa della memoria superiore sono accessibili alle letture successive. Questa parte dello spazio degli indirizzi è sempre direttamente indirizzabile e quindi scelto per le funzioni di monitoraggio e controllo che potrebbero dover essere ripetutamente Accesso. La definizione diioIl campo Dentrificatore è lo stesso del byte Page 00H 128.
Tabella 1-Mappa della memoria inferiore
|
Indirizzo byte Indirizzo di indirizzo byte |
Descrizione |
Tipo |
|
0 |
Identificatore (1 byte) |
Sola lettura |
|
1-2 |
Stato (2 byte) |
Sola lettura |
|
3-21 |
Flag di interrupt (19 byte) |
Sola lettura |
|
22-33 |
Monitor del modulo (12 byte) |
Sola lettura |
|
34-81 |
Canale monitor (48 byte) |
Sola lettura |
|
82-85 |
Riservato (4 byte) |
Sola lettura |
|
86-97 |
Controllo (12 byte) |
Leggi/Scrivi |
|
98-99 |
Riservato (2 byte) |
Leggi/Scrivi |
|
100-106 |
Maschere del modulo e del canale (7 byte) |
Leggi/Scrivi |
|
107-118 |
Riservato (12 byte) |
Leggi/Scrivi |
|
119-122 |
Area di iscrizione modifica password (opzionale) (4 byte) |
Leggi/Scrivi |
|
123-126 |
Area di iscrizione password (opzionale) (4 byte) |
Leggi/Scrivi |
|
127 |
Pagina Selezionare il byte |
Leggi/Scrivi |
Bit indicatore di stato
Gli indicatori di stato sono definiti nella Tabella 2.
Tabella 2-Indicatori di stato
|
Byte |
Morso |
Nome |
Descrizione |
|
1 |
Tutto |
Prenotato |
|
|
2 |
7 |
Prenotato |
|
|
|
6 |
Prenotato |
|
|
|
5 |
Prenotato |
|
|
|
4 |
Prenotato |
|
|
|
3 |
Prenotato |
|
|
|
2 |
Prenotato |
|
|
|
1 |
Intl |
Stato digitale del pin di output di interrupt INTL. |
|
|
0 |
Data_not_ready |
Indica che il ricetrasmettitore non ha ancora raggiunto i dati di accensione e il monitoraggio non è pronto. BIT rimane elevato fino a quando i dati sono pronti per essere letti a cui il dispositivo imposta il bit. |
Interrompere le bandiere
Una parte della mappa di memoria (byte da 3 a 21), forma un campo di flag. All'interno di questo campo, viene riportato lo stato di LOS e TX Faglia, nonché allarmi e avvertimenti per i vari articoli monitorati. Per il normale funzionamento e lo stato predefinito, i bit in questo campo hanno il valore di 0b. Per le condizioni definite di LOS, TX Faglia, Modulo e Avvisi e avvisi di canale, sono impostati il bit o i bit appropriati, valore = 1B. Una volta affermati, i bit sono rimasti impostati (bloccati) fino a quando non vengono cancellati da un'operazione di lettura che include il bit interessato o il ripristino dal pin resetl. I flag di interruzione dello stato del canale sono definiti inTabella 3.
Tabella 3 - Flag di interruzione dello stato del canale
|
Byte |
Morso |
Nome |
Descrizione |
|
3 |
7 |
L-tx4 los |
Indicatore TX LOS bloccato, canale 4 (non supporto) |
|
|
6 |
L-TX3 LOS |
Indicatore TX LOS bloccato, canale 3 (non supporto) |
|
|
5 |
L-tx2 los |
Indicatore TX LOS bloccato, canale 2 (non supporto) |
|
|
4 |
L-TX1 LOS |
Indicatore TX LOS bloccato, canale 1 (non supporto) |
|
|
3 |
L-RX4 LOS |
Indicatore RX LOS bloccato, canale 4 |
|
|
2 |
L-RX3 LOS |
Indicatore RX LOS bloccato, canale 3 |
|
|
1 |
L-RX2 LOS |
Indicatore RX LOS bloccato, canale 2 |
|
|
0 |
L-RX1 LOS |
Indicatore LOS RX bloccato, canale 1 |
|
4 |
7-4 |
Prenotato |
|
|
|
3 |
Errore L-TX4 |
Indicatore di guasto TX bloccato, canale 4 |
|
|
2 |
Errore L-TX3 |
Indicatore di guasto TX bloccato, canale 3 |
|
|
1 |
Errore L-TX2 |
Indicatore di guasto TX bloccato, canale 2 |
|
|
0 |
Errore L-TX1 |
Indicatore di guasto TX bloccato, canale 1 |
|
5 |
Tutto |
Prenotato |
|
I flag di interruzione del monitor del modulo sono definiti nella Tabella 4.
Tabella 4-Flag di interrupt del modulo Monitor
|
Byte |
Morso |
Nome |
Descrizione |
|
6 |
7 |
Allarme alto a L-TEMP |
Allarme ad alta temperatura bloccato |
|
|
6 |
A allarma bassa a L-TEMP |
Allarme a bassa temperatura bloccata |
|
|
5 |
AVVERTENZA A-TEMP |
Avviso ad alta temperatura bloccato |
|
|
4 |
Avviso basso a L-TEMP |
Avviso a bassa temperatura bloccati |
|
|
3-0 |
Prenotato |
|
|
7 |
7 |
L-VCC Alto allarme |
Allarme di tensione di alimentazione ad alta assistenza |
|
|
6 |
L-VCC basso allarme |
Allarme di tensione di alimentazione bassa bloccata |
|
|
5 |
L-VCC Alto avvertimento |
Avviso di tensione di alimentazione elevata bloccata |
|
|
4 |
L-VCC Avviso basso |
Avviso di tensione di alimentazione bassa bloccato |
|
|
3-0 |
Prenotato |
|
|
8 |
Tutto |
Prenotato |
|
I flag di interruzione del monitor del canale sono definiti nella Tabella 5
Tabella 5-Flag di interruzione del monitor del canale
|
Byte |
Morso |
Nome |
Descrizione |
|
9 |
7 |
L-RX1 Power High Alarm |
Allarme di alimentazione RX ad alto bloccato, canale 1 |
|
|
6 |
L-RX1 Power Basso allarme |
Allarme di alimentazione rx bassa bloccato, canale 1 |
|
|
5 |
L-RX1 Power High Avviso |
Avviso di alimentazione RX elevato bloccato, canale 1 |
|
|
4 |
L-RX1 Potenza a bassa avvertimento |
Avviso di alimentazione rx bassa bloccato, canale 1 |
|
|
3 |
L-RX2 Power High Alarm |
Allarme di alimentazione RX ad alto blocco, canale 2 |
|
|
2 |
L-RX2 Power Basso allarme |
Allarme di alimentazione rx bassa bloccato, canale 2 |
|
|
1 |
L-RX2 Power High Avviso |
Avviso di alimentazione RX elevato bloccato, canale 2 |
|
|
0 |
L-RX2 Potenza a bassa avvertimento |
Avviso di alimentazione rx bassa bloccato, canale 2 |
|
10 |
7 |
L-RX3 Power High Alarm |
Allarme di alimentazione RX ad alto blocco, canale 3 |
|
|
6 |
L-RX3 Power Basso allarme |
Allarme di alimentazione rx bassa bloccato, canale 3 |
|
|
5 |
L-RX3 Power High Avviso |
Avviso di alimentazione RX elevato bloccato, canale 3 |
|
|
4 |
L-RX3 Potenza a basso avviso |
Avviso di alimentazione rx bassa bloccato, canale 3 |
|
|
3 |
L-RX4 Power High Alarm |
Allarme di alimentazione RX ad alto blocco, canale 4 |
|
|
2 |
L-RX4 Power Basso allarme |
Allarme di alimentazione rx bassa bloccato, canale 4 |
|
|
1 |
L-RX4 Power High Avviso |
Avviso di alimentazione RX elevato bloccato, canale 4 |
|
|
0 |
L-RX4 Potenza a bassa avvertimento |
Avviso di alimentazione rx bassa bloccato, canale 4 |
|
11 |
7 |
America alta Bias L-TX1 |
Allarme bias TX ad alto bloccato, canale 1 |
|
|
6 |
BIAS L-TX1 BASI ALLA ALLARME |
Allarme bias tx basso bloccato, canale 1 |
|
|
5 |
BIAS L-TX1 Avviso elevato |
Avviso di polarizzazione TX elevato bloccato, canale 1 |
|
|
4 |
BIAS L-TX1 Avviso basso |
Avviso di polarizzazione TX bassa bloccato, canale 1 |
|
|
3 |
BIAS L-TX2 ANCHI ALTA |
Allarme di distorsione TX ad alto blocco, canale 2 |
|
|
2 |
BIAS L-TX2 BASSA ALLARME ALLA ALLA |
Allarme bias tx basso bloccato, canale 2 |
|
|
1 |
BIAS L-TX2 Avviso elevato |
Avviso di polarizzazione TX elevato bloccato, canale 2 |
|
|
0 |
BIAS L-TX2 BASSA AVVERTENZA |
Avviso di polarizzazione TX bassa bloccato, canale 2 |
|
12 |
7 |
BIAS L-TX3 ANCHI ALTA |
Allarme bias TX ad alto bloccato, canale 3 |
|
|
6 |
BIAS L-TX3 BASS ALARME |
Allarme bias tx basso bloccato, canale 3 |
|
|
5 |
BIAS L-TX3 Avviso elevato |
Avviso di polarizzazione TX elevato bloccato, canale 3 |
|
|
4 |
BIAS L-TX3 Avviso basso |
Avviso di polarizzazione TX bassa bloccato, canale 3 |
|
|
3 |
BIAS L-TX4 ANCHI ALTA |
Allarme di distorsione TX ad alta chiusura, canale 4 |
|
|
2 |
BIAS L-TX4 BASS ALLARME |
Allarme bias tx basso bloccato, canale 4 |
|
|
1 |
BIAS L-TX4 Avviso elevato |
Avviso di polarizzazione TX elevato bloccato, canale 4 |
|
|
0 |
BIAS L-TX4 Avviso basso |
Avviso di polarizzazione TX bassa bloccato, canale 4 |
|
13 |
7 |
L-TX1 Power High Alarm |
Allarme di alimentazione TX elevato bloccato, canale 1 |
|
|
6 |
L-TX1 Power Basso allarme |
Allarme di alimentazione TX bassa bloccato, canale 1 |
|
|
5 |
L-TX1 Power High Avviso |
Avviso di alimentazione TX elevato bloccato, canale 1 |
|
|
4 |
Avviso basso di potenza L-TX1 |
Avviso di alimentazione TX bassa bloccato, canale 1 |
|
|
3 |
L-TX2 Power High Alarm |
Allarme di alimentazione TX elevato bloccato, canale 2 |
|
|
2 |
L-TX2 Power Basso allarme |
Allarme di alimentazione TX bassa bloccato, canale 2 |
|
|
1 |
L-TX2 Power High Avviso |
Avviso di alimentazione TX ad alto bloccato, canale 2 |
|
|
0 |
Potenza L-TX2 Avviso basso |
Avviso di alimentazione TX bassa bloccato, canale 2 |
|
14 |
7 |
L-TX3 Power High Alarm |
Allarme di alimentazione TX elevato bloccato, canale 3 |
|
|
6 |
L-TX3 Power Basso allarme |
Allarme di alimentazione TX bassa bloccato, canale 3 |
|
|
5 |
L-TX31 Power High Avviso |
Avviso di alimentazione TX ad alto bloccato, canale 3 |
|
|
4 |
Potenza L-TX3 Avviso basso |
Avviso di potenza TX bassa bloccato, canale 3 |
|
|
3 |
L-TX4 Power High Alarm |
Allarme di alimentazione TX elevato bloccato, canale 4 |
|
|
2 |
L-TX4 Power Basso allarme |
Allarme di alimentazione TX bassa bloccato, canale 4 |
|
|
1 |
L-TX4 Power High Avviso |
Avviso di alimentazione TX ad alto bloccato, canale 4 |
|
|
0 |
Potenza L-TX4 Avviso basso |
Avviso di alimentazione TX bassa bloccato, canale 4 |
|
15-16 |
Tutto |
Prenotato |
Flag del monitor canale riservato, imposta 4 |
|
17-18 |
Tutto |
Prenotato |
Flag del monitor canale riservato, imposta 5 |
|
19-20 |
Tutto |
Prenotato |
Flag del monitor canale riservato, imposta 6 |
|
21 |
Tutto |
Prenotato |
|
Monitor del modulo
Il monitoraggio in tempo reale per il modulo QSFP28 include la temperatura del ricetrasmettitore, la tensione di alimentazione del ricetrasmettitore e il monitoraggio per ciascun canale di trasmissione e ricezione. I parametri misurati sono riportati in campi di dati a 16 bit, cioè due byte concatenati. Questi sono mostrati inTabella 6.
Tabella 6-Valori di monitoraggio del modulo
|
Byte |
Morso |
Nome |
Descrizione |
|
22 |
Tutto |
Temperatura MSB |
Temperatura del modulo misurata internamente |
|
23 |
Tutto |
Temperatura LSB |
|
|
24-25 |
Tutto |
Prenotato |
|
|
26 |
Tutto |
Tensione di alimentazione MSB |
Tensione di alimentazione del modulo misurata internamente |
|
27 |
Tutto |
Tensione di alimentazione LSB |
|
|
28-33 |
Tutto |
Prenotato |
|
Monitoraggio del canale
Il monitoraggio del canale in tempo reale è per ciascun canale di trasmissione e ricezione e include la potenza ottica di input,Corrente di polarizzazione TX e potenza di uscita TX. Le misurazioni sono calibrate rispetto alla temperatura e alla tensione operativa specificate dal fornitore e devono essere interpretate come definite di seguito. I valori di soglia di allarme e avvertimento devono essere interpretati allo stesso modo dei dati in tempo reale a 16 bit. La tabella 7 definisce il monitoraggio del canale.
Tabella 7-Valori di monitoraggio del canale
|
Byte |
Morso |
Nome |
Descrizione |
|
34 |
Tutto |
RX1 Power MSB |
Potenza di ingresso RX misurata internamente, canale 1 |
|
35 |
Tutto |
RX1 Power LSB |
|
|
36 |
Tutto |
RX2 Power MSB |
Potenza di input RX misurata internamente, canale 2 |
|
37 |
Tutto |
RX2 Power LSB |
|
|
38 |
Tutto |
RX3 Power MSB |
Potenza di ingresso RX misurata internamente, canale 3 |
|
39 |
Tutto |
RX3 Power LSB |
|
|
40 |
Tutto |
RX4 Power MSB |
Potenza di ingresso RX misurata internamente, canale 4 |
|
41 |
Tutto |
RX4 Power LSB |
|
|
42 |
Tutto |
TX1 BIAS MSB |
Bias TX misurato internamente, canale 1 |
|
43 |
Tutto |
TX1 BIAS LSB |
|
|
44 |
Tutto |
BIAS TX2 MSB |
Bias TX misurato internamente, canale 2 |
|
45 |
Tutto |
TX2 BIAS LSB |
|
|
46 |
Tutto |
TX3 BIAS MSB |
Bias TX misurato internamente, canale 3 |
|
47 |
Tutto |
TX3 BIAS LSB |
|
|
48 |
Tutto |
TX4 BIAS MSB |
Bias TX misurato internamente, canale 4 |
|
49 |
Tutto |
TX4 BIAS LSB |
|
|
50 |
Tutto |
TX1 Power MSB |
Potenza di uscita TX misurata internamente, canale 1 |
|
51 |
Tutto |
TX1 Power LSB |
|
|
52 |
Tutto |
TX2 Power MSB |
Potenza di uscita TX misurata internamente, canale 2 |
|
53 |
Tutto |
TX2 Power LSB |
|
|
54 |
Tutto |
TX3 Power MSB |
Potenza di uscita TX misurata internamente, canale 3 |
|
55 |
Tutto |
TX3 Power LSB |
|
|
56 |
Tutto |
TX4 Power MSB |
Potenza di uscita TX misurata internamente, canale 4 |
|
57 |
Tutto |
TX4 Power LSB |
|
|
58-65 |
|
|
Set di monitor canale riservato 4 |
|
66-73 |
|
|
Set di monitor canale riservato 5 |
|
74-81 |
|
|
Set di monitor canale riservato 6 |
Byte di controllo
I byte di controllo sono definiti nella Tabella 8.
Tabella 8-Byte di controllo
|
Byte |
Morso |
Nome |
Descrizione |
|
86 |
7-4 |
Prenotato |
|
|
|
3 |
Tx4_disable |
Bit di lettura/scrittura che consente il software disabilita i trasmettitori |
|
|
2 |
Tx3_disable |
Bit di lettura/scrittura che consente il software disabilita i trasmettitori |
|
|
1 |
Tx2_disable |
Bit di lettura/scrittura che consente il software disabilita i trasmettitori |
|
|
0 |
Tx1_disable |
Bit di lettura/scrittura che consente il software disabilita i trasmettitori |
|
87 |
7 |
Rx4_rate_select |
Trova software Selezione, RX Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Trova software Seleziona, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Selezione della velocità del software, RX Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Trova software Seleziona, RX Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Selezione della velocità del software, RX Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Trova software Seleziona, RX Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Trova software Seleziona, RX Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Trova software Seleziona, RX Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Velocità del software Seleziona, TX Channel 4 MSB (non supporto) |
|
|
6 |
Tx4_rate_select |
Velocità del software Seleziona, TX Channel 4 LSB (non supporto) |
|
|
5 |
Tx3_rate_select |
Velocità del software Seleziona, TX Channel 3 MSB (non supporto) |
|
|
4 |
Tx3_rate_select |
Velocità del software Selezione, TX Channel 3 LSB (non supporto) |
|
|
3 |
Tx2_rate_select |
Velocità del software Selezione, TX Channel 2 MSB (non supporto) |
|
|
2 |
Tx2_rate_select |
Velocità del software Seleziona, TX Channel 2 LSB (non supporto) |
|
|
1 |
Tx1_rate_select |
Velocità del software Seleziona, TX Channel 1 MSB (non supporto) |
|
|
0 |
Tx1_rate_select |
Velocità del software Selezione, TX Channel 1 LSB (non supporto) |
|
89 |
Tutto |
Rx4_application_select |
Applicazione software Seleziona per SFF-8079, RX Canale 4 |
|
90 |
Tutto |
Rx3_application_select |
Applicazione software Seleziona per SFF-8079, RX Channel 3 |
|
91 |
Tutto |
Rx2_application_select |
Applicazione software Seleziona per SFF-8079, RX CANNEL 2 |
|
92 |
Tutto |
Rx1_application_select |
Applicazione software Seleziona per SFF-8079, RX Canale 1 |
|
93 |
2-7 |
Prenotato |
|
|
|
1 |
Power_set |
Potenza impostata su Modalità di potenza a bassa potenza. Predefinito 0. |
|
|
0 |
Power_over-ride |
Sostituire il segnale LPMode Impostazione della modalità di accensione con il software. |
|
94 |
Tutto |
Tx4_application_select |
Applicazione software Seleziona per SFF-8079, TX Channel 4 (non supporto) |
|
95 |
Tutto |
Tx3_application_select |
Applicazione software Seleziona per SFF-8079, TX Channel 3 (non supporto) |
|
96 |
Tutto |
Tx2_application_select |
Applicazione software Seleziona per SFF-8079, TX Channel 2 (non supporto) |
|
97 |
Tutto |
Tx1_application_select |
Applicazione software Seleziona per SFF-8079, Canale TX 1 (non supporto) |
|
98-99 |
Tutto |
Prenotato |
|
Host - Blocco dell'interfaccia del ricetrasmettitore
Dimensioni del contorno
Dimensioni del contorno
|
Caratteristica |
Riferimento |
Prestazione |
|
Scarico elettrostatico (Esd) |
IEC/EN 61000-4-2 |
Compatibile con gli standard |
|
Interferenza elettromagnetica (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatibile con gli standard |
|
Sicurezza degli occhi laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Prodotto laser di classe 1 |
|
Riconoscimento dei componenti |
IEC/EN 60950, UL |
Compatibile con gli standard |
|
Rohs |
2002/95/EC |
Compatibile con gli standard |
|
EMC |
EN61000-3 |
Compatibile con gli standard |
