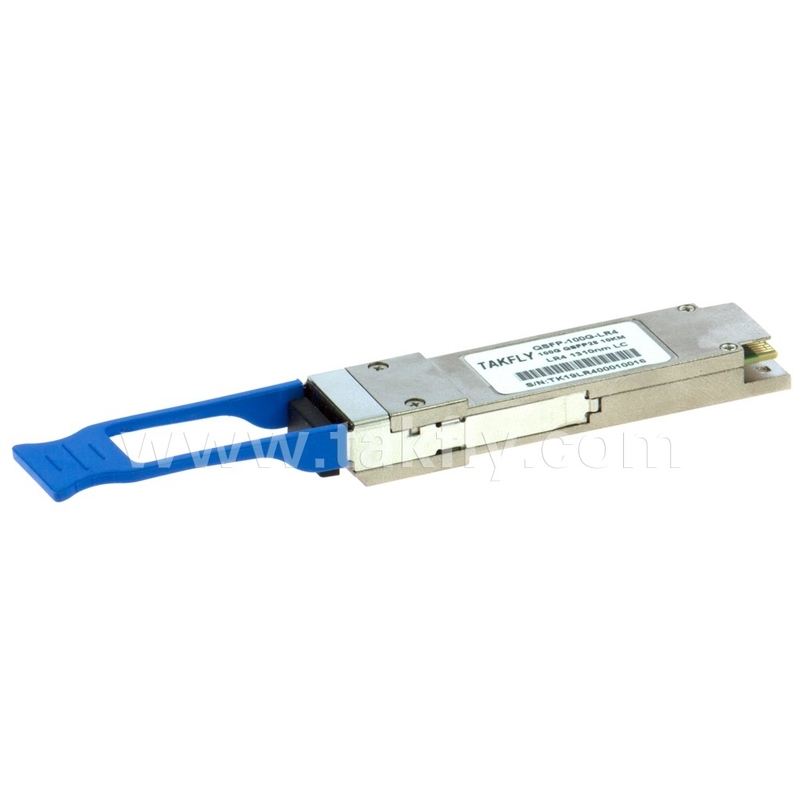

lato cliente 100Gbps 10KM QSFP28 LR4 con DDM Transceiver Fibra ad alta potenza Lunghezza 1m Connessioni Telecom
Dettagli:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| Evidenziare: | 100 Gbps QSFP28 LR4 trasmettitore,DDM QSFP28 LR4 Trasmettitore,10 km QSFP28 LR4 trasmettitore |
||
Descrizione di prodotto
Caratteristiche
ØFattore di forma QSFP28 MSA con spina a caldo
ØConforme alIEEE 802.3ba 100GBASE-LR4
ØSupporta una velocità di bit aggregata di 103,1 Gb/s
ØFino a 10 km di portata per G.652 SMF
ØFornitore di alimentazione singolo +3,3V
ØTemperatura della cassa di funzionamento:0 ~ 70°C
ØTrasmettitore: raffreddato 4x25Gb/s LAN WDM EML TOSA (1295.561300.05, 1304.58, 1309,14 nm)
ØRicevitore: 4x25Gb/sNumero PINRosso
Ø4x28GInterfaccia seriale elettrica (CEI-28G-VSR)
ØConsumo di potenza massimo 4.0W
ØContenitore LC duplex
Applicazioni
Ø100GBASE-LR4 Ethernet Links
ØInterconnessioni QDR e DDR a banda infini
ØConnessioni 100G Telecom da parte del cliente
Descrizione
Questo prodotto è un modulo trasmettitore/ricevitore a 100 Gb/s progettato per applicazioni di comunicazione ottica conformi alla norma 100GBASE-LR4 dello standard IEEE P802.3ba.Il modulo converte 4 canali di ingresso di dati elettrici da 25 Gb/s in 4 canali di segnali ottici LAN WDM e poi li multiplexa in un singolo canale per la trasmissione ottica da 100 Gb/sAl contrario, sul lato del ricevitore, il modulo de-multiplice un input ottico di 100 Gb/s in 4 canali di segnali ottici LAN WDM e poi li converte in 4 canali di uscita di dati elettrici.
Le lunghezze d'onda centrali dei 4 canali LAN WDM sono 1295.561300.05, 1304,58 e 1309,14 nm come membri della griglia di lunghezza d'onda LAN WDM definita nella norma IEEE 802.3ba.Ilhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Clausola 88 100GBASE-LR4 requisiti.
Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e interfaccia diagnostica digitale è stato progettato per soddisfare le condizioni di funzionamento esterne più severe, comprese la temperatura, l'umidità e le interferenze EMI.
Descrizione funzionale
Il modulo trasmettitore riceve 4 canali di dati elettrici da 25 Gb/s,che sono elaborati da un circuito integrato a 4 canali (CDR) che rimodella e riduce il jitter di ogni segnale elettricoIn seguito, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Ogni laser lancia il segnale ottico in una lunghezza d'onda specifica specificata nei requisiti IEEE 802.3ba 100GBASE-LR4.Questi segnali ottici a 4 corsie saranno multiplexati otticamente in una singola fibra da un WDM MUX ottico 4 a 1La potenza di uscita ottica di ciascun canale è mantenuta costante da un circuito di controllo automatico della potenza (APC).L'uscita del trasmettitore può essere disattivata dal segnale hardware TX_DIS e/o dall'interfaccia seriale a due fili.
Il ricevitore riceve segnali ottici LAN WDM a 4 corsie. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Ogni ricevitore converte il segnale ottico in un segnale elettrico. I segnali elettrici rigenerati vengono ritimati e amplificati dalla parte RX del CDR a 4 canali.I segnali elettrici di uscita retimed a 4 corsie sono conformi ai requisiti dell'interfaccia IEEE CAUI-4Inoltre, ogni segnale ottico ricevuto viene monitorato dalla sezione DOM. Il valore monitorato viene riportato tramite l'interfaccia seriale a 2 fili.Se uno o più segnali ottici ricevuti sono inferiori al livello di soglia, l'allarme hardware RX_LOS verrà attivato.
Per alimentare questo prodotto è necessaria una sola alimentazione da +3,3 V. Entrambi i pin di alimentazione VccTx e VccRx sono collegati internamente e devono essere applicati contemporaneamente.Secondo le specifiche MSA, il modulo offre 7 pin di controllo hardware a bassa velocità (compresa l'interfaccia seriale a 2 fili): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL e IntL.
Module Select (ModSelL) è un pin di input. Quando tenuto basso dall'host, questo prodotto risponde a comandi di comunicazione seriale a 2 fili.Il ModSelL consente l'utilizzo di questo prodotto su un singolo bus di interfaccia a 2 fili.
L'orologio seriale (SCL) e i dati seriali (SDA) sono necessari per l'interfaccia di comunicazione del bus seriale a 2 fili e consentono all'host di accedere alla mappa di memoria QSFP28.
Il pin ResetL consente un reset completo, riportando le impostazioni al loro stato predefinito, quando un livello basso sul pin ResetL viene mantenuto per più tempo della lunghezza minima dell'impulso.Durante l'esecuzione di un reset l'host deve ignorare tutti i bit di stato fino a quando non indica il completamento dell'interruzione del resetIl prodotto lo indica inviando un segnale IntL (Interrupt) con il bit Data_Not_Ready negato nella mappa di memoria.Si noti che al potere (compreso l'inserimento caldo) il modulo dovrebbe pubblicare questo completamento di interruzione di reset senza richiedere un reset.
Il pin Low Power Mode (LPMode) viene utilizzato per impostare il consumo massimo di energia per il prodotto al fine di proteggere gli host che non sono in grado di raffreddare i moduli di potenza superiore, qualora tali moduli siano inserito accidentalmente.
Modulo presente (ModPrsL) è un segnale locale della scheda host che, in assenza di un prodotto, viene normalmente esteso al host Vcc.si completa il percorso di terra attraverso una resistenza sulla scheda host e afferma il segnale. ModPrsL indica quindi il suo presente impostando ModPrsL su uno stato Low.
Interrompere (IntL) è un pin di uscita. ?? Low?? indica un possibile guasto operativo o uno stato critico per il sistema host.L'host identifica la fonte dell'interruzione utilizzando l'interfaccia seriale a 2 fili. Il pin IntL è un'uscita di collettore aperto e deve essere tirato alla tensione Vcc Host sulla scheda Host.
Diagramma del blocco del ricevitore
Figura 1. Blocco trasmettitoreDiagramma
Assegnazione e descrizione del pin
Figura 2. conformità alle norme MSA Collegamento
Definizione del pin
|
Numero PIN |
Logica |
Il simbolo |
Nome/descrizione |
Nota s |
|
1 |
|
GND |
Terreno |
1 |
|
2 |
CML-I |
Tx2n |
Trasmettitore Inverted Data Input |
|
|
3 |
CML-I |
Tx2p |
Trasmettitore di uscita dei dati non inverti |
|
|
4 |
|
GND |
Terreno |
1 |
|
5 |
CML-I |
Tx4n |
Trasmettitore Inverted Data Input |
|
|
6 |
CML-I |
Tx4p |
Trasmettitore di uscita dei dati non inverti |
|
|
7 |
|
GND |
Terreno |
1 |
|
8 |
LVTLL-I |
ModSelL |
Modulo Select |
|
|
9 |
LVTLL-I |
ResetL |
Modulo Reset |
|
|
10 |
|
VccRx |
Ricevitore dell'alimentazione +3,3V |
2 |
|
11 |
LVCMOS-I/O |
SCL |
Orologio di interfaccia seriale a due fili |
|
|
12 |
LVCMOS-I/O |
SDA |
Dati di interfaccia seriale a due fili |
|
|
13 |
|
GND |
Terreno |
|
|
14 |
CML-O |
Rx3p |
Receiver Non-Inverted Data Output |
|
|
15 |
CML-O |
Rx3n |
Receiver Inverted Data Output |
|
|
16 |
|
GND |
Terreno |
1 |
|
17 |
CML-O |
Rx1p |
Receiver Non-Inverted Data Output |
|
|
18 |
CML-O |
Rx1n |
Receiver Inverted Data Output |
|
|
19 |
|
GND |
Terreno |
1 |
|
20 |
|
GND |
Terreno |
1 |
|
21 |
CML-O |
Rx2n |
Receiver Inverted Data Output |
|
|
22 |
CML-O |
Rx2p |
Receiver Non-Inverted Data Output |
|
|
23 |
|
GND |
Terreno |
1 |
|
24 |
CML-O |
Rx4n |
Receiver Inverted Data Output |
1 |
|
25 |
CML-O |
Rx4p |
Receiver Non-Inverted Data Output |
|
|
26 |
|
GND |
Terreno |
1 |
|
27 |
LVTTL-O |
ModPrsL |
Modulo Present |
|
|
28 |
LVTTL-O |
IntL |
Interrupt |
|
|
29 |
|
VccTx |
+3,3 V Trasmettitore di alimentazione |
2 |
|
30 |
|
Vcc1 |
+3.3 V Fornitura di energia |
2 |
|
31 |
LVTTL-I |
LPMode |
Modalità a bassa potenza |
|
|
32 |
|
GND |
Terreno |
1 |
|
33 |
CML-I |
Tx3p |
Transmitter Non-Inverted Data Input |
|
|
34 |
CML-I |
T3n |
Output dei dati invertiti del trasmettitore |
|
|
35 |
|
GND |
Terreno |
1 |
|
36 |
CML-I |
Tx1p |
Transmitter Non-Inverted Data Input |
|
|
37 |
CML-I |
T1n |
Output dei dati invertiti del trasmettitore |
|
|
38 |
|
GND |
Terreno |
1 |
Nota:
1. GND è il simbolo per il segnale e l'alimentazione (potenza) comune per il modulo QSFP28.Collegare questi direttamente al piano di terra comune del segnale della scheda host.
2.VccRx, Vcc1 e VccTx sono gli alimentatori di ricezione e di trasmissione e devono essere applicati contemporaneamente.Vcc1 e Vcc Tx possono essere collegati internamente all'interno del modulo in qualsiasi combinazione. I perni di collegamento sono ciascuno denominato per una corrente massima di 1000mA.
Filtro di alimentazione raccomandato
Figura 3. Fornitura di alimentazione raccomandataFiltror
Classificazione massima assoluta
Occorre notare che l'operazione in eccesso di qualsiasi valore massimo assoluto individuale potrebbe causare danni permanenti a questo modulo.
|
Parametro |
Il simbolo |
Min. |
Max. |
Unità |
Altre note |
|
Temperatura di conservazione |
TS |
- Quaranta. |
85 |
degC |
|
|
Temperatura della cassa di funzionamento |
TOP |
0 |
70 |
degC |
|
|
Tensione dell'alimentazione |
V.CC |
- Zero.5 |
3.6 |
V. |
|
|
Umidità relativa (senza condensazione) |
RH |
0 |
85 |
% |
|
|
Limite di danno, per ogni corsia |
THd |
5.5 |
|
dBm |
|
Condizioni di funzionamento raccomandate e requisiti di alimentazione
|
Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
|
Temperatura della cassa di funzionamento |
TOP |
0 |
|
70 |
degC |
|
Tensione dell'alimentazione |
V.CC |
3.135 |
3.3 |
3.465 |
V. |
|
Tasso di trasmissione dati per corsia |
|
|
25.78125 |
|
Gb/s |
|
Tensione di ingresso di controllo elevata |
|
2 |
|
Vcc |
V. |
|
Tensione di ingresso di controllo bassa |
|
0 |
|
0.8 |
V. |
|
Distanza di collegamento con G652 |
D |
0.002 |
|
10 |
km |
Nota:
1.A seconda della perdita effettiva di fibra/km (la distanza di collegamento specificata è per la perdita di inserimento di fibra di 0,4 dB/km)
Caratteristiche elettriche
Le seguenti caratteristiche elettriche sono definite nell'ambiente di funzionamento raccomandato, a meno che non sia specificato diversamente.
|
Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
Altre note |
||
|
Consumo di energia |
|
|
|
4.0 |
W |
|
||
|
Corrente di alimentazione |
Icc |
|
|
1.21 |
A |
|
||
|
Trasmettitore AzionamentoInizializzazione Il tempo |
|
|
|
2000 |
ms |
1 |
||
|
Trasmettitore (per ogni corsia) |
||||||||
|
Tolleranza di tensione d'ingresso a una sola estremità (nota 2) |
|
- Zero.3 |
|
4.0 |
V. |
Indicato come segnale comune TP1 |
||
|
Modalità comune AC Input Tolleranza di tensione |
|
15 |
|
|
mV |
RMS |
||
|
Differenziale Input VoltaggioSwing Limite |
|
50 |
|
|
mVpp |
Losa Limite |
||
|
Swing differenziale |
Input |
Voltaggio |
Vin, PP. |
190 |
|
700 |
mVpp |
|
|
Impedenza di ingresso differenziale |
Zin |
90 |
100 |
110 |
Ohm. |
|
||
|
Receiver (per ogni corsia) |
||||||||
|
Voltaggio a una sola estremità |
|
Prodotto |
|
- Zero.3 |
|
4.0 |
V. |
Indicato come segnale comune |
|
Uscita in modalità comune CA Voltaggio |
|
|
|
7.5 |
mV |
RMS |
||
|
Swing di tensione di uscita differenziale |
Vout, pp. |
300 |
|
850 |
mVpp |
|
||
|
Impedenza differenziale |
|
Prodotto |
Zut |
90 |
100 |
110 |
Ohm. |
|
Nota:
1.Il tempo di inizializzazione di accensione è il tempo da quando le tensioni di alimentazione raggiungono e rimangono al di sopra deltensioni di alimentazione di funzionamento minime raccomandate fino al momento in cui il modulo è pienamente funzionale.
2.La tolleranza di tensione di ingresso a un solo extremo è l'intervallo ammissibile dell'ingresso istantaneo segnali.
Caratteristiche ottiche
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
Altre note |
|
||||
|
Lunghezza d'onda della corsia |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
|
Trasmettitore |
|
||||||||||
|
Rapporto di soppressione in modalità laterale |
SMSR |
30 |
|
|
dB |
|
|
||||
|
Potenza media totale di lancio |
PT |
|
|
10.5 |
dBm |
|
|
||||
|
Potenza di lancio media per corsia |
PGVV |
- Quattro.3 |
|
4.5 |
dBm |
|
|
||||
|
OMA, ogni corsia |
POMA |
- Uno.3 |
|
4.5 |
dBm |
1 |
|
||||
|
Differenze in Lancio Potenzatra qualsiasiDue.Strade (OMA) |
Ptx, diff |
|
|
5 |
dB |
|
|
||||
|
LancioPotenzain OMA meno Trasmettitore - e Dispersione |
|
- Due.3 |
|
|
dBm |
|
|
||||
|
penale (TDP), per corsia |
|
|
|
|
|
|
|||||
|
TDP, ogni corsia |
TDP |
|
|
2.2 |
dB |
|
|||||
|
Rapporto di estinzione |
Pronto soccorso |
4 |
|
|
dB |
|
|||||
|
RIN20OMA |
RIN |
|
|
-130 |
dB/Hz |
|
|||||
|
Tolleranza di perdita di ritorno ottico |
TOL |
|
|
20 |
dB |
|
|||||
|
Trasmettitore riflettente |
RT |
|
|
- 12 |
dB |
|
|||||
|
Maschera per gli occhi.X2, X3,Y1, Y2, Y3} |
|
- Si', certo.25- 0.4- 0.45- 0.25- 0.28, 0,4} |
|
2 |
|||||||
|
Media Lancio Potenza - Sconnesso Trasmettitore, ogni corsia |
- Si ', si '. |
|
|
- Trenta |
dBm |
|
|||||
|
Ricevitore |
|||||||||||
|
Limite di danno, per ogni corsia |
THd |
5.5 |
|
|
dBm |
3 |
|||||
|
Potenza di ricezione media totale |
|
|
|
10.5 |
dBm |
|
|||||
|
Potenza di ricezione media per corsia |
|
- Dieci.6 |
|
4.5 |
dBm |
|
|||||
|
Ricevuto Potenza (OMA), ciascuna La strada |
|
|
|
4.5 |
dBm |
|
|||||
|
Sensibilità del ricevitore (OMA), per singola corsia |
SEN |
|
|
- Otto.6 |
dBm |
|
|||||
|
Stressato Ricevitore Sensibilità (OMA), ciascuna corsia |
|
|
|
- Sei.8 |
dBm |
4 |
|||||
|
Riflessione del ricevitore |
RR |
|
|
- 26 anni. |
dB |
|
|||||
|
Differenze in Ricevuto Potenza tra due corsie (OMA) |
Prx,diff |
|
|
5.5 |
dB |
|
|||||
|
Dati di riferimento |
Losa |
|
- 18 anni. |
|
dBm |
|
|||||
|
Los Deassert |
DISCRIZIONE |
|
- 15 |
|
dBm |
|
|||||
|
L'isteresi di LOS |
Loss |
0.5 |
|
|
dB |
|
|||||
|
3 dB di frequenza di taglio superiore per ogni corsia |
Fc |
|
|
31 |
GHz |
|
|||||
|
Condizioni di prova di sensibilità dei recettori di stress (nota 5) |
|||||||||||
|
VerticaleChiusura degli occhiPenale,ciascuna La strada |
|
|
1.8 |
|
dB |
|
|||||
|
Gitter per occhio a tensione J2, per ogni corsia |
|
|
0.3 |
|
Unione europea |
|
|||||
|
Gitter per occhio J9 sotto stress, per ogni corsia |
|
|
0.47 |
|
Unione europea |
|
|||||
1.Anche se il TDP è inferiore a 1 dB, il valore minimo OMA deve superare il valore minimo specificato qui.
2.Cfr. figura 4 di seguito.
3.Il ricevitore deve essere in grado di tollerare, senza danni, l'esposizione continua a un segnale di ingresso ottico modulato.
Il ricevitore non deve funzionare correttamente a questa potenza di ingresso.
4.Misurato con il segnale di prova di conformità all'ingresso del ricevitore per BER = 1x10- 12.
5.La pena di chiusura verticale dell'occhio e il tremore oculare sotto stress sono condizioni di prova per misurare la sensibilità del ricevitore sotto stress. ricevitore.
Funzioni diagnostiche digitali
Le seguenti caratteristiche diagnostiche digitali sono definite nelle normali condizioni di esercizio, salvo diversa indicazione.
|
Parametro |
Il simbolo |
Min. |
Max. |
Unità |
Altre note |
|
Temperatura monitorassoluto errore |
DMI_Temp |
-3 |
+3 |
degC |
Oltre il range di temperatura di esercizio |
|
Monitor della tensione di alimentazione errore assoluto |
DMI _VCC |
- Zero.1 |
0.1 |
V. |
Attività a pieno regime gamma |
|
Canale RX potenzamonitor assoluto errore |
DMI_RX_Ch |
-2 |
2 |
dB |
1 |
|
Canale Pregiudizi corrente monitor |
DMI_Ibias_Ch |
-10% |
10% |
mA |
|
|
Canale TX potenza monitorare errore assoluto |
DMI_TX_Ch |
-2 |
2 |
dB |
1 |
Dato a misurazione accuratezza di diversi singolo modalità fibre, - Sì, è lì. Potrebbe essere un aggiuntivo +/-1 dB fluttuazione, o un totale di +/- 3 dB precisione.
Dimensioni meccaniche
Figura4. Disegno meccanicoe
DSE
Questo ricevitore è specificato come soglia ESD 1KV per i pin dati ad alta velocità e 2KV per tutti gli altri pin di ingresso elettrico, testato secondo MIL-STD-883, metodo 3015.4 /JESD22-A114-A (HBM).sono ancora richieste le normali precauzioni ESD durante la manipolazione di questo modulo. Questo trasmettitore è fornito in un imballaggio protettivo ESD. ambiente.
Sicurezza del laser
Si tratta di un prodotto laser di classe 1 secondo la norma EN 60825-1:2014Questo prodotto è conforme alle norme 21 CFR 1040.10 e 1040.11 ad eccezione delle deviazioni previste dal Laser Notice n. 50, datato 24 giugno 2007.
Attenzione: l'uso di comandi o regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente documento possono comportare un'esposizione a radiazioni pericolose.
Rispetto della normativa
|
Caratteristica |
Riferimento |
Prestazioni |
|
Scarica elettrostatica(DSE) |
IEC/EN 61000-4-2 |
Compatibile con le norme |
|
Interferenze elettromagnetiche (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatibile con le norme |
|
Sicurezza dell'occhio laser |
FDA 21CFR 1040.10, 1040.11 CEI/EN 60825-1, 2 |
Prodotto laser di classe 1 |
|
Riconoscimento dei componenti |
IEC/EN 60950, UL |
Compatibile con le norme |
|
RoHS |
2002/95/CE |
Compatibile con le norme |
|
EMC |
EN 61000-3 |
Compatibile con le norme |
