Multiplexer a divisione di lunghezza d'onda densa a 8 canali da 100 GHz
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Multiplexer a divisione di lunghezza d'onda densa a 8 canali da 100 GHz |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Multiplexer a divisione di lunghezza d'onda densa a 8 canali da 100 GHz | Lunghezza d'onda operativa (NM): | Griglia ITU 100 GHz |
|---|---|---|---|
| Precisione della lunghezza d'onda centrale (nm): | ± 0,05 | Spaziatura canali (GHz) GHz): | 100 |
| Inserire la perdita: | ≤1,6 ≤2,5 ≤3,5 | Isolamento (dB): | > 30 |
| Attenuazione di riflessione (dB): | >45 | Direttività (dB): | > 50 |
| Temperatura operativa: | -5~+75 | Gestione della potenza massima (mW): | 500 |
| Dimensione imballo (mm): | L140xL100xH15 (modulo 9CH~18CH) 、19 rack 1U | Garanzia: | 1 anno, manutenzione a vita |
| Marchio in fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Multiplizzatore DWDM a 8 canali,multiplexor di divisione di lunghezza d'onda 100Ghz,cordone a patch DWDM in fibra ottica |
||
Descrizione di prodotto
8 canali Multiplessore a lunghezza d'onda densa a 100 GHz
Applicazioni
- Aggiungere/abbandonare il canale
- Rete DWDM
- Amplificatore a fibra ottica
Caratteristiche chiave
- Basse perdite di inserimento
- Banda di largo passaggio
- Isolamento di alto canale
- Alta stabilità e affidabilità
Specifiche tecniche
| Parametro | 4 canale | Canale 8 | Canale 16 |
|---|---|---|---|
| Lunghezza d'onda del canale (nm) | Rete ITU a 100 GHz | ||
| lunghezza d'onda centrale Precisione ((nm) | ± 0.05 | ||
| Distanza tra i canali (GHz) | 100 | ||
| Trasmissione di canale (@-0,5dB larghezza di banda) (nm) | ≥ 0.22 | ||
| Perdita di inserimento | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 |
| Uniformità del canale | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 |
| Canal Ripple | 0.3 | 0.3 | 0.3 |
| Isolamento - Vicino | N/A | > 30 | > 30 |
| Isolamento - Non adiacenti | N/A | > 40 | > 40 |
| Perdita di inserimento Sensibilità alla temperatura (dB/°C) | ≤ 0.005 | ||
| Distanza di temperatura della lunghezza d'onda ((°C) | < 0.002 | ||
| Perdite dipendenti dalla polarizzazione (dB) | < 0.1 | ||
| Modalità di polarizzazione Dispersione (PS) | < 0.1 | ||
| Direttiva (dB) | > 50 | ||
| Perdita di rendimento (dB) | > 45 | ||
| Potenza massima di gestione ((mW) | 500 | ||
| Temperatura di funzionamento ((°C) | -5~+75 | ||
| Temperatura di conservazione ((°C) | -40~85 | ||
Le specifiche di cui sopra si riferiscono al dispositivo senza connettore.
Informazioni sul prodotto
| Configurazione | Canale n. | Canale | Tipo di coda di maiale | Lunghezza della fibra | Dimensione (mm) | Collegamento |
|---|---|---|---|---|---|---|
| M=Mux D=Demux | 04=4 Canale 08=8 Canale 16=16 Canale N=N Canale |
C20=1561,42 nm C21=1560.61nm |
0=250um 1=900um 2 = 2,0 mm 3 = 3,0 mm |
1=1m 2 = 1,5 m 3 = altri |
1=L100xW80xH10 2=L140xW100xH15 3=19 1U Rack |
0=Nessuno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5 = altri |

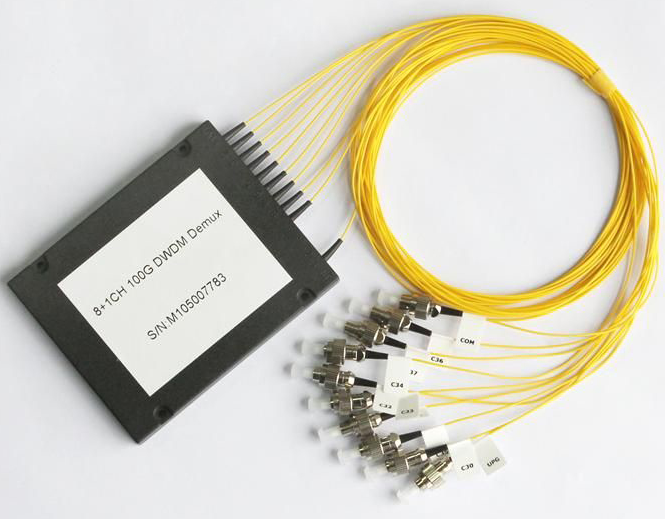

Immagini del prodotto
Perché scegliere Takfly
- 25+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- 16 Macchine per l'iniezione e linee di produzione importate dalla Germania
- 30+ macchine di prova, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Attrezzature di prova complete: tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Controllo in loco delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Informazioni sulla consegna
- Esemplari: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
Per ricevere il nostro catalogo e la nostra lista dei prezzi, si prega di fornire la vostra email o i vostri dati di contatto tramite il nostro sito web.
D2: Posso negoziare i prezzi?
Sì, possiamo prendere in considerazione sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
Le spese di spedizione dipendono dalla dimensione della spedizione e dal metodo di spedizione.
D4: Posso farvi visita?
Certo! La nostra fabbrica si trova a Shenzhen, in Cina. Contattateci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
Se si verificano problemi di qualità durante lo sballo, si prega di scattare foto per riferimento.insieme all'attuazione di miglioramenti di qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
In genere imballiamo le merci in scatole a bollicine e cartoni, ma possiamo accogliere richieste di imballaggio personalizzate da parte dei clienti.
Q7: Quali sono le vostre condizioni di pagamento?
T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e imballaggi prima del pagamento finale.
Q8: Quali sono i termini di consegna?
EXW, FOB, CFR, CIF, DDU
D9: Che mi dici del tempo di consegna?
Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
Sì, possiamo fabbricare i prodotti in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
