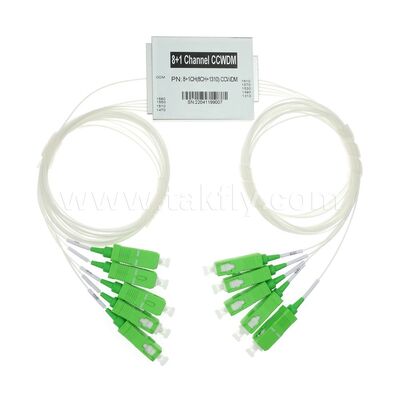

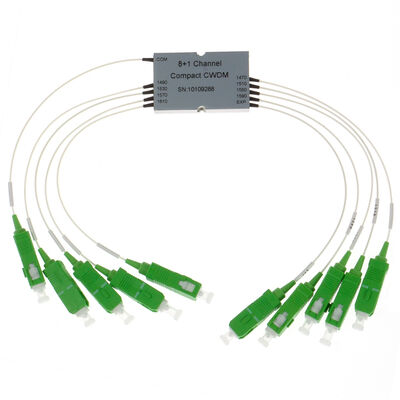

CCWDM 8+1 Canale Compatto Multiplexer per divisione a lunghezza d'onda grossolana G657A1 Fibra ottica per data center FTTX
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OEM |
| Certificazione: | ISO, CE RoHS |
| Numero di modello: | DF-8+1 CCWDM-1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD38-48/pc |
| Imballaggi particolari: | confezione in blister + cartone |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 50000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di connettore: | per essere risoluto | ||
|---|---|---|---|
| Evidenziare: | CCWDM Mux Demux WDM a 8+1 Canali,Multiplexer WDM Compatto G657A1,WDM per Data Center per FTTX |
||
Descrizione di prodotto
Il modulo multiplexer/CCWDM compatto a divisione di lunghezza d'onda di Takfly utilizza la tecnologia di multiplexing a divisione di lunghezza d'onda basata su TFF (filtro a film sottile). Funziona in modo simile ai moduli CWDM, ma utilizza la tecnologia dello spazio libero che si traduce in dimensioni del pacchetto significativamente più piccole, minore perdita di inserzione e migliore coerenza.
- Bassa perdita di inserzione
- Dimensioni compatte
- Ultra stabile e altamente affidabile
- Disponibile temperatura operativa estesa
Il modulo CCWDM di Takfly utilizza la tecnologia dello spazio libero con uno spazio sigillato indipendente per la trasmissione del segnale ottico. Il segnale ottico viene immesso/emesso dalla porta COM, mentre le altre porte trasmettono segnali luminosi tramite TFF (filtro a pellicola sottile).
Ampiamente utilizzato nelle telecomunicazioni, nelle reti aziendali, nelle reti PON, nella TV via cavo e in altri campi correlati.
| Parametro | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Lunghezza d'onda operativa (nm) | 1260~1620 | ||||
| Lunghezza d'onda del canale (nm) | 1270, 1290,..., 1590, 1610, o 1271, 1291,..., 1591, 1611 | ||||
| Intervallo di lunghezze d'onda della porta UPG (nm) | N / A | Da definire | N / A | 1260~1360 | 1260~1457 |
| Spaziatura tra i canali (nm) | 20 | ||||
| Banda passante del canale (nm) | CWL+/-6,5 nm | ||||
| Perdita di inserzione (dB)* | ≤0,8 | ≤0,8 | ≤1,4 | ≤1,4 | ≤1,7 |
| Ondulazione del canale (dB) | ≤0,3 | ||||
| Isolamento (dB) Adiacente | >30 | ||||
| Isolamento (dB) Non adiacenti | >40 | ||||
| Isolamento UPG (dB) | N / A | >15 | N / A | >15 | >15 |
| Dispersione della modalità di polarizzazione (PS) | ≤0,2 | ||||
| Perdita dipendente dalla polarizzazione (dB) | ≤0,2 | ||||
| Direttività (dB) | >45 | ||||
| Perdita di ritorno (dB) | >45 | ||||
| Gestione della potenza massima (mW) | 500 | ||||
| Temperatura operativa (℃) | -5~+70 | ||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||
| Tipo di fibra | G657A1 | ||||
| Connettore | Da definire | ||||
| Dimensione imballo (mm) | L55 x L45 x H6 oppure L44 x L25 x H6 | ||||
*I valori della perdita di inserzione variano in base alla configurazione
