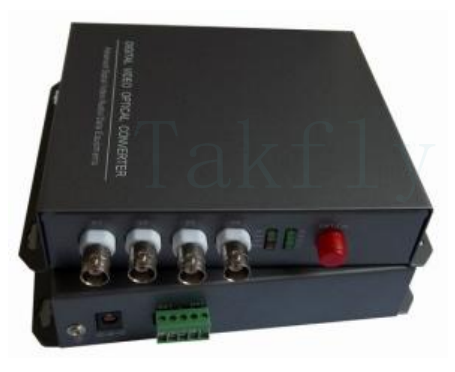

4CH Video digitale convertitore ottico 2 Video + 1-2 RS485 dati su fibra singola
Dettagli:
| Luogo di origine: | ShenZhen e ZhongShan, Cina |
| Marca: | OEM/Nuetral |
| Certificazione: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Numero di modello: | 4 canali |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | can be negotiated |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 5-9 giorni lavorativi dipendono dalla QTY |
| Termini di pagamento: | T/T, Western Union, PayPal |
| Capacità di alimentazione: | 1000 PZ/Giorni |
|
Informazioni dettagliate |
|||
| Evidenziare: | Convertitore video ottico digitale 4CH,convertitore in fibra ottica con dati RS485,convertitore di fibre video e dati |
||
|---|---|---|---|
Descrizione di prodotto
Convertitore ottico video digitale 4CH – 2 video + 1-2 dati RS485 su fibra singola
Questa serie di convertitori ottici video digitali utilizzatecnologia di comunicazione completamente digitale, consentendo la trasmissione simultanea di2 canali video in avantiE1 o 2 canali dati RS485/422 inversioltre unfibra singola.
I segnali video utilizzanocodifica video digitale non compressae sono compatibili conPAL, NTSC e SECAMformati, consegnaqualità dell'immagine a livello di trasmissioneper soddisfare le diverse esigenze applicative.
Caratteristiche principali
- Trasmissione in fibra ottica completamente digitale, non compressa, di qualità broadcast
- Ampia gamma dinamica ottica: non è richiesta alcuna regolazione sul campo
- Compatibile con PAL, NTSC, SECAM e altri formati di trasmissione video
- Supporto comunicazione dati RS485/RS422
- Design di protezione contro i fulmini a tre stadi
- Design di livello industriale con elevata affidabilità per ambienti esigenti
- Circuito automatico di regolazione della potenza e compensazione della temperatura
- Protezione da sovraccarico con ripristino automatico
- Design plug-and-play per un'installazione rapida
- Indicatori di stato LED per il monitoraggio in tempo reale
- Protezione contro i fulmini integrata e resistenza EMI/RFI
Specifiche delle prestazioni
Prestazioni video
| Parametro | Specifica |
|---|---|
| Canali video | 4 |
| Larghezza di banda video | 0 ~ 6,5 MHz |
| Frequenza di campionamento | 8bit/10bit |
| Rapporto segnale/rumore | ≥ 65dB |
| Guadagno differenziale | <1% (tipico) |
| Fase differenziale | <0,8° (tipico) |
| Inclinazione verticale | <0,5% (massimo) |
| Impedenza di ingresso/uscita | 75Ω (sbilanciato) |
| Livello di ingresso/uscita | 1,0 Vpp (tipico) |
| Sistema di segnali | PAL/NTSC/SECAM |
Prestazioni dei dati
| Parametro | Specifica |
|---|---|
| Canali dati | 1 o 2 vie |
| Interfaccia dati | RS485/422 (opzionale) |
| Interfaccia fisica | Cinque terminal industriali |
| Velocità dati | 0~100Kbps |
| Tasso di errore bit | <10E-12 |
Prestazioni ottiche
| Parametro | Specifica |
|---|---|
| Lunghezza d'onda di trasmissione | 1310 nm/1550 nm |
| Interfaccia ottica | FC/PC |
| Trasmettere potenza ottica | -8dB |
| Sensibilità del ricevitore | -25dB |
| Gamma dinamica ottica | 17dB |
| Massima perdita ottica | 14dB |
| Distanza di trasmissione | Più di 20KM (modalità singola) |
Specifiche tecniche
| Parametro | Specifica |
|---|---|
| Temperatura operativa | -10℃~+55℃ |
| Umidità | 0 ~ 95% (senza condensa) |
| Consumo energetico | 2,5 W a 5 V CC |
| Dimensioni | 483 mm (lunghezza) x 170 mm (larghezza) x 55 mm (altezza) |
| Peso | 6,0 kg |
| MTBF | Più di 100.000 ore |
Applicazioni tipiche
Sicurezza e sorveglianza
Sistemi di trasporto
Trasporto pubblico
Pubblica sicurezza
Finanza e banche
Energia e servizi pubblici
Monitoraggio industriale
Gestione dell'acqua
Aviazione
Media e radiodiffusione
Istruzione
Commerciale e residenziale
Logistica
Petrolchimico
Strutture correzionali
Governo
Comando e controllo
Servizi di emergenza
Guida ai numeri di modello
- ① Numero del segnale video
- ② Numero del segnale dati (D = dati avanti, d = dati inversi)
- ③ Numero del segnale vocale (A = voce avanti, a = voce inversa)
- ④ Valore di commutazione (K = valore di commutazione avanti, k = valore di commutazione inversa)
- ⑤Interfaccia Ethernet
- ⑥ Interfaccia telefonica
- ⑦ SM = modalità singola, MM = multimodale
- ⑧ Opzioni di interfaccia ottica FC, SC
- ⑨ C = tipo scheda telaio, E = indipendente
Perché scegliere TAKFLY?
26 anni di esperienza nella produzionenei prodotti in fibra ottica
Capacità di produzione
- Team di assemblaggio esperto:Più di 80 addetti al montaggio con oltre 6 anni di esperienza
- Forte capacità di ricerca e sviluppo:Più di 10 ingegneri di ricerca e sviluppo
- Attrezzature di produzione avanzate:16 set di macchine per iniezione importate dalla Germania e 16 linee di produzione
- Strutture di test complete:Più di 30 set di strumenti di prova tra cui OTDR, ILD, VFL, RL, IL, tester di resistenza alla tensione, tester di resistenza allo schiacciamento, tester di misuratori di potenza, controllori di luce, ecc.
- Marchio OEM accettato- Logo/marchio personalizzato disponibile
Processo di controllo della qualità
- Ispezione in entrata:Controllo a campione delle materie prime prima della produzione
- Ispezione durante il processo:Ispezione completa al completamento di ogni singolo processo
- Ispezione pre-imballaggio:Ispezione completa dei prodotti finiti prima dell'imballaggio
- Ispezione pre-spedizione:Controllo a campione prima della spedizione
Partecipazione del settore
Partecipazione attiva ai principali eventi del settore tra cui OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, Cina e Source Electronics Exhibition.
Informazioni sulla consegna
| Servizio | Cronologia |
|---|---|
| Campioni | 1-3 giorni lavorativi |
| Ordini di produzione di massa | 3-7 giorni lavorativi |
Opzioni di imballaggio:Opzioni di sacchetti di plastica, cartoni e pallet disponibili in base alle vostre esigenze.
Vuoi conoscere maggiori dettagli su questo prodotto
