Cavo patch multifibra ad alta densità MPO MTP – 8/12/24 core, bassa perdita, 500 cicli di accoppiamento, conforme IEC e TIA
Dettagli:
| Luogo di origine: | Shenzen, Cina |
| Marca: | Takfly/OEM |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | Cavo di toppa di MPO/MTP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | US $9.88-US $19.88/ Pcs |
| Imballaggi particolari: | I pp insaccano poi in cartone |
| Tempi di consegna: | giorno 3-7working |
| Termini di pagamento: | L/C,T/T,Western Union,Paypal |
| Capacità di alimentazione: | 50000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Nucleo: | Multicore | Connettore A: | SC |
|---|---|---|---|
| Connettore B: | MPO/MTP | Modalità fibra: | 50/125um |
| Diametro del cavo: | 0.9/2.0/3.0 | Tipo polacco: | PC/APC |
| Perdita di ritorno: | MM/PC:20dB/SM/APC:60dB | Perdita di inserzione: | 0.35dB Max (0.15dB tipico) |
| Materiale della guaina esterna: | PVC/LSZH | Radio di piegatura statico/dinamico: | 10D/20D |
| Codice Hs: | 854470000 | Genere: | Maschio/Femmina |
| Evidenziare: | Cavo patch MPO MTP 24 core,cavo in fibra MPO MTP a bassa perdita,cavo patch MPO MTP conforme IEC |
||
Descrizione di prodotto
MPO MTP High-Density Multi-Fiber Patch Cord
8/12/24 Noci, basse perdite, 500 cicli di accoppiamento, conforme IEC e TIA

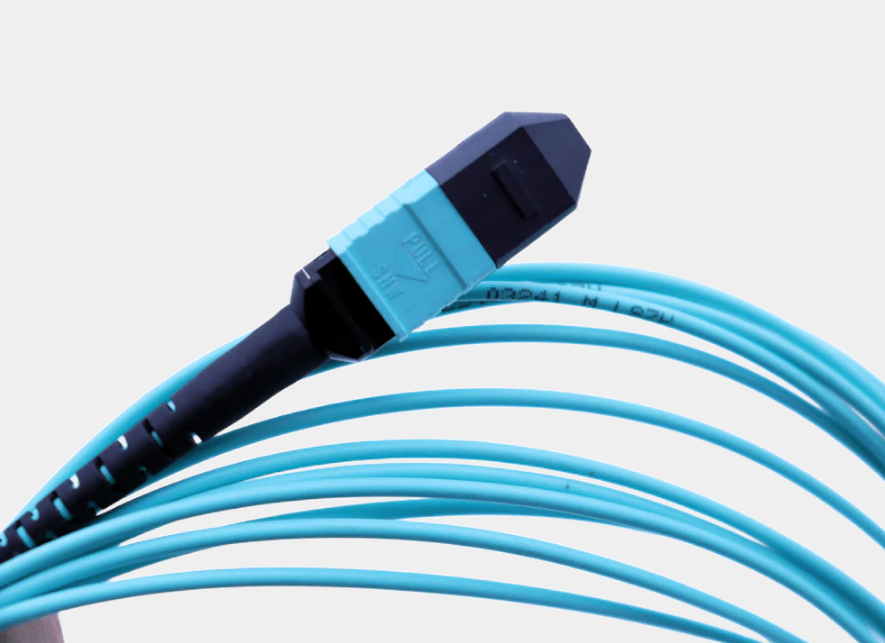

Visualizzazione del prodotto
La serie di connettori multi-fibra MPO/MTP è progettata per interconnessioni ottiche ad alta densità nei data center, negli uffici centrali delle telecomunicazioni, nelle testate CATV e negli ambienti industriali.Un ferruolo MT stampato con precisione combinato con perni guida ad alta precisione garantisce l'allineamento esatto di fino a 24 fibre in un'unica interfacciaSono disponibili due livelli di prestazioni: standard e low-loss, per soddisfare le diverse esigenze di budget di collegamento.
Caratteristiche chiave
- Ferrule MT stampata con precisione per una geometria coerente del nucleo
- Pini guida di alta precisione per un allineamento affidabile dopo ripetuti accoppiamenti
- Supporta 4, 8, 12 o 24 fibre in un formato compatto
- Perdite standard (≤ 0,35dB tipico / ≤ 0,70dB massimo) e perdite basse (≤ 0,20dB tipico / ≤ 0,35dB massimo)
- Compatibile con fibre mono-mode (G652, G655, G657) e multi-mode (OM1-OM5)
- Tipologie di cavi multipli: mini rotondo (≤ 4,5 mm OD) o a nastro (≤ 3,0 × 5,0 mm)
- Opzioni di giacca: PVC o LSZH (basso livello di fumo, privo di alogeni)
- Gestione della polarità: tipo A, B, C con codifica e etichettatura a colori
Caratteristiche di prestazione migliorate
Durabilità meccanica
- Cicli di accoppiamento:≥ 500 (variazione della perdita di inserimento ≤ 0,2 dB)
- Resistenza alla trazione:≥ 50N per il cavo da 2,0 mm (connettore al cavo)
- Vibrazione e scossa:Risponde ai requisiti GR-1435-CORE per uso industriale
Affidabilità ambientale
- Ciclo di calore umido:-10°C a +65°C, 93% RH, 5 cicli → variazione IL ≤0,3dB
- Invecchiamento ad alta temperatura:85°C per 168 ore → variazione dell'IL ≤ 0,3 dB
- Conservazione a bassa temperatura:-40°C per 24 ore → variazione dell'IL ≤ 0,2 dB
Supporto alla gestione della polarità
- Tipo A (diritta):Posizione della chiave parallela alla posizione della fibra
- Tipo B (invertito):Chiave invertita, posizione della fibra riflessa
- Tipo C (in coppia):Coppie di fibre adiacenti scambiate
- Stivali e etichette colorate disponibili per una facile identificazione
Compatibilità
Compatibile con tutti gli adattatori standard MTP/MPO e le porte di apparecchiatura (QSFP-DD, OSFP, SFP-DD, ecc.).
Specifiche tecniche
| Parametro | LC, SC, ST, FC (singola fibra) | MPO/MTP (multi-fibra) |
|---|---|---|
| Tipo di superficie terminale | UPC / APC | PC / APC |
| Tipo di fibra | SM (G652, G655, G657); MM (OM1-OM5) | Lo stesso. |
| Numero di nuclei | 8, 12, 24 | Lo stesso. |
| Diametro del cavo | 0.9 / 2.0 / 3.0 mm | Mini round: ≤4,5 mm Nastro: ≤ 3,0 × 5,0 mm |
| Perdite di inserimento (grado standard) | ≤ 0,3 dB (singola fibra) | Tipo ≤ 0,35 dB / Max ≤ 0,70 dB |
| Perdita di inserimento (basso grado di perdita) | - Non lo so. | Tipo ≤ 0,20 dB / Max ≤ 0,35 dB |
| Perdita di rendimento (min.) | UPC SM: 40 dB; APC SM: 60 dB; UPC MM: 25 dB | SM APC: 60 dB; MM PC: 20 dB |
| Lunghezza d'onda di prova | SM: 1310/1550 nm; MM: 850/1300 nm | Lo stesso. |
| Ripetibilità | ≤ 0,1 dB | Lo stesso. |
| Durabilità | ≤ 0,2 dB | Lo stesso. |
| Intercambiabilità | ≤ 0,2 dB | Lo stesso. |
| Temperatura di funzionamento | -20°C ~ +70°C | Lo stesso. |
| Temperatura di conservazione | -40°C ~ +80°C | Lo stesso. |
| Materiale della guaina esterna | PVC / LSZH | Lo stesso. |
| Raggio di piegatura (statico/dinamico) | 10D / 20D | Lo stesso. |
| Distanze | Personalizzato | Personalizzato |
| Cicli di accoppiamento | - Non lo so. | ≥ 500 (ΔIL ≤ 0,2 dB) |
| Resistenza alla trazione (cavo da 2,0 mm) | - Non lo so. | ≥ 50N |
| Prova di temperatura umida | - Non lo so. | ΔIL ≤ 0,3 dB dopo 5 cicli |
| Invecchiamento ad alta temperatura | - Non lo so. | ΔIL ≤ 0,3 dB dopo 168h @ 85°C |
Scenari di applicazione
Centri dati - collegamenti 40G/100G/400G
Esempio:12 fili MPO a bassa perdita di fibra che collegano il QSFP-40G-SR4 all'area di patch.
Benefici:Sostituisce 4 coppie duplex LC, risparmia il 75% di spazio sul vassoio dei cavi.
Benefici:Sostituisce 4 coppie duplex LC, risparmia il 75% di spazio sul vassoio dei cavi.
Ufficio centrale delle telecomunicazioni - Ammodernamento della struttura centrale
Esempio:Cavo MPO a nastro a 24 fibre che collega i sotto-rack ODF con i moduli MPO-LC.
Benefici:Rapido dispiegamento, pronto per l'ottica coerente 400G.
Benefici:Rapido dispiegamento, pronto per l'ottica coerente 400G.
Interconnessione industriale robusta
Esempio:Jumper MPO resistente alle vibrazioni, temperatura di funzionamento da -40°C a +85°C, superato i test di scossa e vibrazione.
Benefici:Resistenza allo spruzzo di sale e alla muffa per ambienti difficili.
Benefici:Resistenza allo spruzzo di sale e alla muffa per ambienti difficili.
CATV Headend - Distribuzione video multicanale
Esempio:1×12 MPO splitter alimentando 12 ricevitori ottici.
Benefici:Alta densità, riduce il disordine dei cavi.
Benefici:Alta densità, riduce il disordine dei cavi.
Vantaggi competitivi
| Confronto | MPO standard | Questa serie MPO/MTP |
|---|---|---|
| Perdita tipica di inserimento | 0.5 dB | 00,35 dB (std) / 0,20 dB (basse perdite) |
| Cicli di accoppiamento | 200 | ≥ 500 |
| Temperatura massima di funzionamento | 70°C | 85°C (a breve termine), 70°C (a lungo termine) |
| Gestione della polarità | Opzionale | Tipo completo A/B/C con codifica a colori |
| Dati di prova ambientale | Non specificato | Calore umido, ciclo termico, segnalazioni di vibrazioni |
| Lunghezze personalizzate | Limitato | Qualsiasi lunghezza da 0,5 m a 200 m |
Ordine e personalizzazione
| Opzione di personalizzazione | Scelte |
|---|---|
| Numero di nuclei | 8, 12, 24 |
| Grado di perdita | Standard / Basse perdite |
| Tipo di cavo | Mini round / Nastro |
| Involucro esterno | PVC / LSZH |
| Faccia terminale | PC / APC |
| Polarità | Tipo A / B / C |
| Sesso del connettore | Maschio (con pin) / femmina (senza pin) |
| Distanze | 0.5 m ~ 200 m |

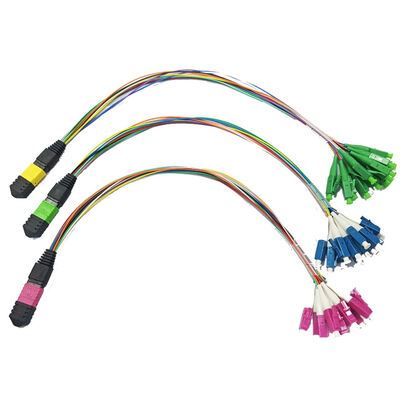

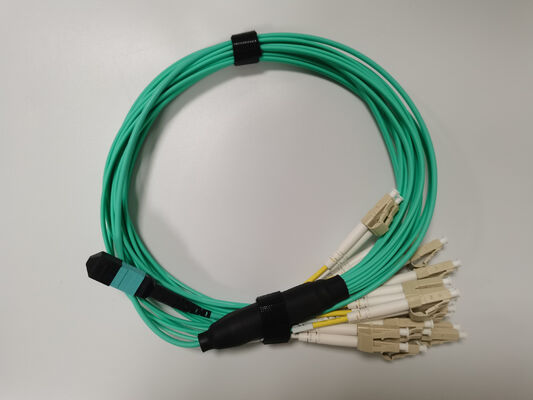

| Fusoli di fuga | Disponibilità di cavi di rottura MPO-LC/SC |
Esempio di codice di ordine:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALEAssicurazione della qualità e certificazioni
- Testato IL & RL al 100%- Ogni cordone viene fornito con un rapporto di prova.
- Ispezione con interferometro 3D- raggio di curvatura, altezza della fibra, offset secondo le norme IEC
- RoHS e REACH
- UL elencato(per i materiali LSZH)
Riassunto del prodotto
Questa serie di cordoni per cerotti MPO/MTP multi-fibra offre qualità standard e a bassa perdita, una maggiore durata meccanica (≥ 500 cicli di accoppiamento), una comprovata stabilità ambientale (calore umido, invecchiamento ad alta temperatura),e gestione della polarità completa (tipo A/B/C). È ideale per interconnessioni in fibra ad alta densità e alta affidabilità nei data center, nelle telecomunicazioni, nelle applicazioni CATV e industriali.e le configurazioni personalizzate sono disponibili.
Domande frequenti
D: Lei è un produttore?
R: Sì, siamo un produttore, fornitore di soluzioni FTTH e di soluzioni totali per data center a Shenzhen, in Cina, fondato nel 2000.
D: Qual è il vostro MOQ?
A: MOQ può essere 1 pcs, ma il prezzo non è competitivo. Più quantità, il prezzo sarà più competitivo.
D: Può indicare il prezzo FOB?
R: Sì. Possiamo consegnare per via aerea, DHL, TNT, UPC, FEDEX, ecc. Per grandi quantità lo consegneremo via mare. Possiamo citare il prezzo con il trasporto e il tempo di consegna per voi,Dopo averci fatto sapere i requisiti dettagliati con la quantitàAbbiamo spedizionieri competitivi. Per ulteriori soluzioni, potete sentirvi liberi di contattarci.
D: Com'è la vostra qualità?
R: La nostra produzione è conforme allo standard IEC, europeo. CE, ISO, RoHS, CPR e ANATEL certificati. Tutti i prodotti sono testati al 100% prima della consegna.
D: Qual e' il tempo di consegna?
A: dipende dalla quantità e dai prodotti. Per il cavo di patch in fibra ottica, il tempo di consegna può essere di 2-3 giorni lavorativi entro 5000 pcs.Possiamo occuparci degli ordini urgenti..
D: Qual è la garanzia?
A: dipende dal prodotto, abbiamo 1 anno di garanzia per il cordone da consegna, ma solo responsabile per danni non artificiali.Il trasporto verrà pagato dalla vostra parte.
D: Cosa hai in valigia?
A: pacchetto standard internazionale di esportazione. Se avete bisogno di stampare il vostro logo sulla confezione, si prega di farcelo sapere prima di quotare.
D: Puoi offrire OEM/ODM?
R: Sì, possiamo. Tutti i prodotti accettano OEM / ODM. Possiamo firmare l'accordo di riservatezza.
D: Posso avere un campione?
R: Dipende da quali prodotti, campione gratuito fornito sotto 10 USD. Il trasporto sarà pagato dall'acquirente prima della consegna.
D: Come posso ordinare?
A:
- Invia mail o richieste con nome del prodotto, specifiche e quantità a noi. Fornisci il tuo indirizzo di ricezione se hai bisogno di prezzo FOB, CIF, CFR.
- Offriremo il nostro preventivo con tempo di consegna.
- Dopo la conferma dell'offerta, invieremo un investigatore privato con il nostro conto bancario.
- La produzione verrà organizzata dopo il pagamento ricevuto.
- Confirmi il destinatario con te prima di consegnarlo.
- Il numero di tracciamento verrà fornito dopo la consegna.
D: Qual è il termine di pagamento?
A: T/T, Western Union, Paypal, in una sola volta. Per grandi quantità, può essere un deposito del 50% in anticipo, il saldo del 50% pagato prima della consegna.
