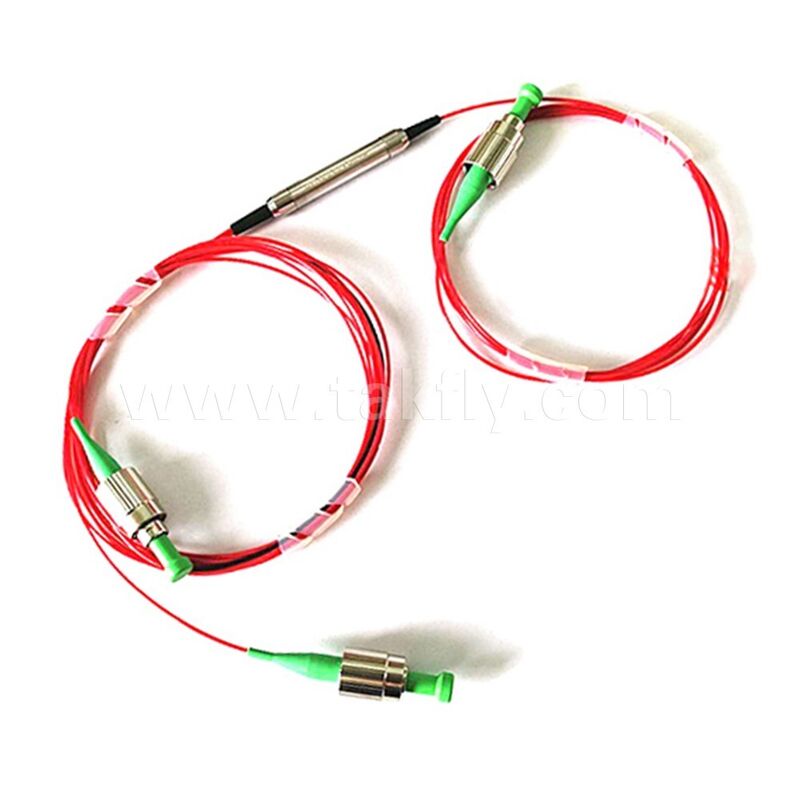

Accoppiatore filtro PM in fibra ottica a mantenimento di polarizzazione per calcolo AI ICT
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OEM |
| Certificazione: | ISO, CE RoHS |
| Numero di modello: | Accoppiatore DF-PM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD15-150/pc |
| Imballaggi particolari: | Scatola di blister |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal |
| Capacità di alimentazione: | 1000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Personalizzazione: | SÌ | ||
|---|---|---|---|
| Evidenziare: | Polarizzazione mantenimento di accoppiamento in fibra ottica,Accoppiatore filtro PM per ICT,Accoppiatore in fibra ottica per calcolo AI |
||
Descrizione di prodotto
Polarizzazione mantenimento della fibra ottica PM Filter Coupler per ICT AI Computing

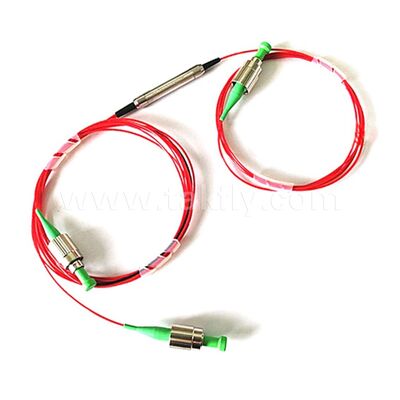

Visualizzazione del prodotto

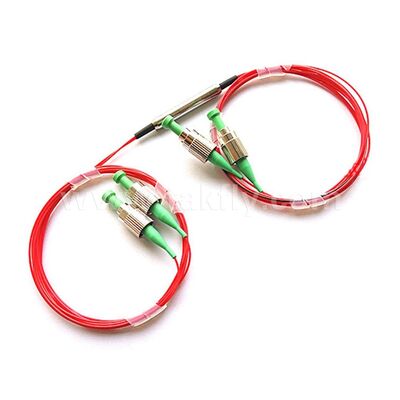

L'accoppiatore di mantenimento della polarizzazione è un dispositivo di tipo filtro micro ottico che fornisce la scissione del segnale ottico preservando la polarizzazione con un elevato rapporto di estinzione.Disponibile in una vasta gamma di rapporti di accoppiamento dall'1% al 50%, e in configurazioni sia 1×2 che 2×2, gli accoppiatori PM sono ampiamente utilizzati nei sistemi di comunicazione in fibra ottica, negli amplificatori Raman e in altre applicazioni di strumenti in fibra.
Caratteristiche chiave
- Basse perdite di inserimento
- Perdite di rendimento elevate
- Alto tasso di estinzione
Diagramma di struttura
Specifiche tecniche
| Parametro | Unità | Valore |
|---|---|---|
| Tipo | - | 1x2 2x2 |
| Lunghezza d'onda centrale | nm | 2000 1550 1310 1064 2000 1550 1310 1064 |
| Intervallo di lunghezza d'onda operativa | nm | - Sì, sì. - Sì, sì, sì. |
| Max. Perdite eccessive | dB | 1.2 0.7 0.8 1.5 1.0 12 |
| Uniformità (solo per 50/50) | dB | 0.6 0.4 0.5 0.8 0.6 0.08 |
| Rapporto di accoppiamento | dB | 01/99~50/50 |
| Rapporto di estinzione minimo a 23°C | dB | 18 (Due assi funzionano) |
| Min. perdita di rendimento | dB | 50 |
| Potenza ottica massima (CW) | mW | 300 |
| Max. carico di trazione | N | 5 |
| Tipo di fibra | - | Port del rubinetto: SMF-28E, Hi1060 o fibra PM Panda Porta di ingresso e uscita: fibra PM Panda |
| Temperatura di funzionamento | °C | -5~+70 |
| Temperatura di conservazione | °C | -40~+85 |
* Per i dispositivi con connettore, IL è superiore di 0,3 dB, RL è inferiore di 5 dB e ER è inferiore di 2 dB.
* La chiave del connettore predefinita è allineata all'asse lento.
Applicazioni
- EDFA (amplificatore di fibra dopato con erbio)
- Sistemi di sensori a fibra
- Strumentazione a fibra
