Polarizzazione mantenimento filtro PM in fibra ottica WDM per ICT AI Computing
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OEM |
| Certificazione: | ISO, CE RoHS |
| Numero di modello: | DF-PM-WDM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD90-160/pc |
| Imballaggi particolari: | Scatola di blister |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal |
| Capacità di alimentazione: | 1000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Personalizzazione: | SÌ | ||
|---|---|---|---|
| Evidenziare: | Filtro a fibra ottica a mantenimento della polarizzazione,Filtro PM WDM per le TIC,WDM in fibra ottica per l'informatica AI |
||
Descrizione di prodotto
Filtro WDM a Fibra Ottica a Mantenimento di Polarizzazione PM per Calcolo AI ICT
Panoramica Filtro WDM PM
Il Filtro WDM a Mantenimento di Polarizzazione PM multiplexa segnali PM e mantiene la polarizzazione di uscita con un elevato rapporto di estinzione utilizzando una tecnologia avanzata di micro-ottica a filtro. Tutte le fibre di ingresso e uscita sono a mantenimento di polarizzazione. Utilizza una tecnologia avanzata a filtro per ottenere banda larga, bassa perdita di inserzione, elevata estinzione di polarizzazione e elevata perdita di ritorno in un pacchetto compatto. Questi dispositivi sono ideali per amplificatori a fibra PM, laser a fibra e applicazioni di strumentazione.
Caratteristiche Principali
- Bassa Perdita di Inserzione
- Elevata Perdita di Ritorno
- Elevata Stabilità e Affidabilità
Diagramma Strutturale
Specifiche Tecniche
| Parametro | Unità | Valori |
|---|---|---|
| Tipo | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| Lunghezza d'onda di Trasmissione | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| Lunghezza d'onda di Riflessione | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| Max. Perdita di Inserzione Canale di Trasmissione | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| Max. Perdita di Inserzione Canale di Riflessione | dB | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| Min. Isolamento Trasmissione@Riflessione | dB | 25 | 30 | 25 | 25 | 25 |
| Min Isolamento Riflessione@Trasmissione | dB | 15 | 15 | 15 | 15 | 12 |
| Max. Piattezza Canale | dB | 0.4 |
| Min. Rapporto di Estinzione a 23°C | dB | 18 |
| Max. Stabilità Termica Lunghezza d'onda | nm/°C | 0.003 |
| Max. Stabilità Termica Perdita di Inserzione | dB/°C | 0.005 |
| Min. Perdita di Ritorno | dB | 50 |
| Max. Gestione Potenza (CW) | mW | 300 |
| Max. Carico di Trazione | N | 5 |
| Temperatura Operativa | °C | 0~+70 |
| Temperatura di Stoccaggio | °C | -40~+85 |
Per dispositivi con connettore, la IL è 0.3dB superiore, la RL è 5dB inferiore e l'ER è 2dB inferiore. La chiave del connettore predefinita è allineata all'asse lento.
Applicazioni
- Sistema CATV
- Modulo CWDM/DWDM
- Reti EPON/GPON

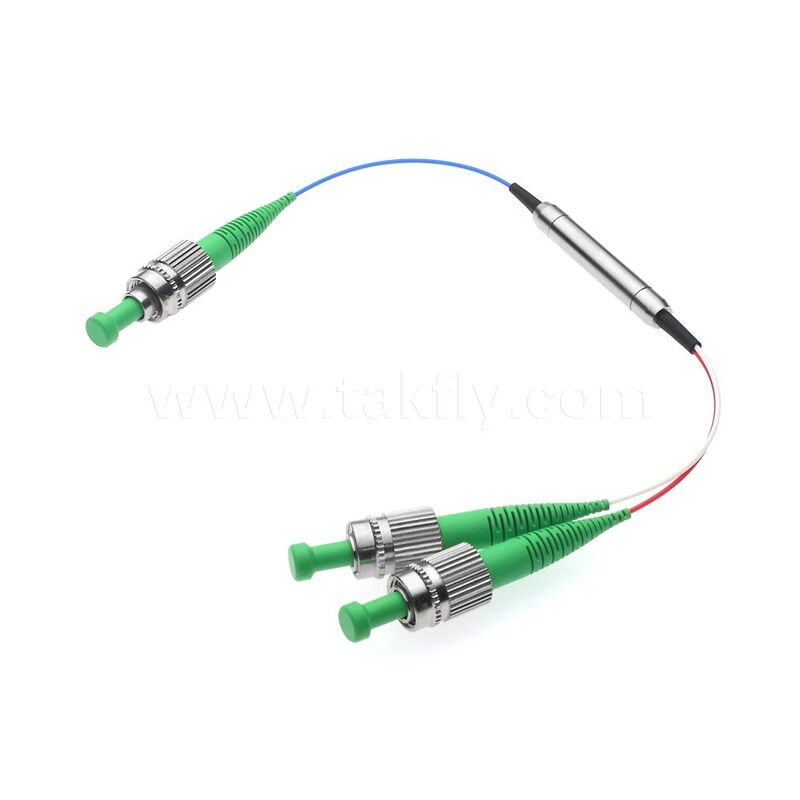

Immagini del Prodotto
