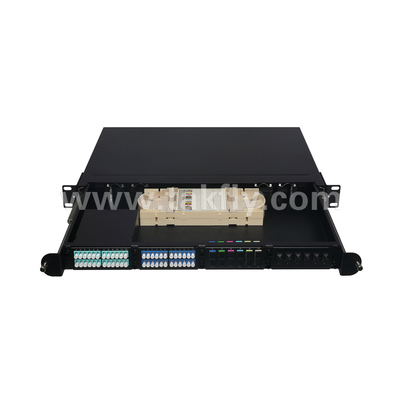

1U Rack Mount 24F MPO-LC MTP Patch Panel Alta densità 96F Per Data Center
Dettagli:
| Place of Origin: | Shenzhen China |
| Marca: | Takfly/OEM |
| Certificazione: | ISO9001:2015 |
| Model Number: | TK-HRS-1096E |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 |
|---|---|
| Prezzo: | USD 32.86 |
| Packaging Details: | Carton box |
| Delivery Time: | 1~3 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 1000 pieces per week |
|
Informazioni dettagliate |
|||
| Height: | 1U | Fiber count: | 96F |
|---|---|---|---|
| Cassette: | 4*24F MPO-LC | Size(L*W*H): | 483*310*44.5mm |

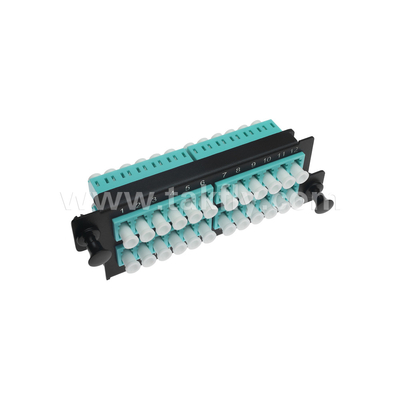

| Adapter Panel: | Support 24*LC ports/12*SC ports/6*MPO ports adaptor panel | ||
| Evidenziare: | 24F MPO-LC MTP Patch Panel,1U MTP patch panel montato su rack,Pannello di patch MTP ad alta densità |
||
Descrizione di prodotto
1U 19 pollici MPO/MTP high-density rack-mount fibra patch panel è progettato per grandi sale data center: applicazione MDF, gestione unità di distribuzione di fibra,e altri ambienti integrati a fibra ottica ad alta densità, ecc. È installato in scaffalature e armadi da 19 pollici.

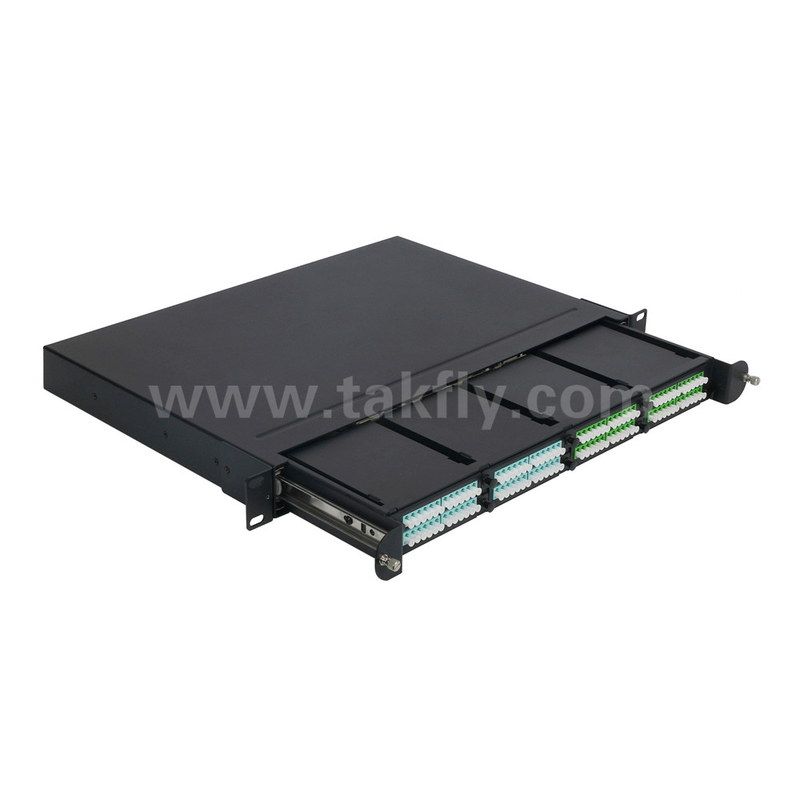

1U 19 pollici MPO / MTP patch panel potrebbe caricare 4 moduli di cassetta pre-connessi, e la capacità massima può essere gestita è di 1152 core per l'interfaccia MPO o 96 core per l'interfaccia LC.Ogni scatola di modulo pre-terminato indipendente è posizionata nel telaio di distribuzione della fibra ottica, per completare il pannello completo.
Applicazione
- Sistema di cablaggio denso per la comunicazione in fibra ottica tra edifici
- Interconnessione di collegamento ottico nelle apparecchiature ottiche attive per il cablaggio LAN
- Stazione base di telecomunicazioni
- Sala data center della zona industriale
- Sala data center di un edificio commerciale
- CATV
- LAN
- WAN
- FTTX
Caratteristiche
- Nuovo materiale in lega di alluminio di alta qualità
- Installato in un montatore e un armadietto da 19 pollici, applicazione per la gestione centralizzata dei moduli a cassetta.
- 1U di capacità di 96 fibre per interfaccia LC
- Sono disponibili connettori MPO/MTP maschili o femminili, collegati e posizionati tramite PIN e adattatore per ottenere una connessione precisa e stabile
- Progettazione modulare, struttura di blocco plug-in, la fibra ha un'identificazione chiara della sequenza di linee, facile da testare, installare, rimuovere e regolare l'accoppiamento
- Il modulo di cassetta e il pannello di patch sono di piccole dimensioni, leggeri, resistenti agli urti, ad alta pressione, ignifughi, resistenti alla corrosione, una struttura robusta per proteggere la fibra ottica interna,prestazioni di tenuta ultra elevate per facilitare la protezione dalla polvere, progettazione innovativa per apparecchiature di rete avanzate
Specificità
|
Tipo di fibra
|
SM (G652, G655, G657); MM (OM1-OM5)
|
||
| Collegamento | Maschio ((Agolatore), Femmina | LC | |
| MPO/MTP | |||
| Diametro del cavo ((mm) | 0.9/0.6 | ||
| Perdita di inserimento (dB) |
Standard: ≤ 0,35/0,7 ((Tipico/Max) Basse perdite: ≤ 0,2/0,35 ((tipico/massimo) |
≤ 0.3 | |
|
Perdita di rendimento (min)
|
APC SM:60dB
|
PC MM: 20 dB
|
UPC SM: 40 dB
APC SM: 60 dB
|
|
Lunghezza d'onda di prova (nm)
|
SM: 1310/1550
MM: 850/1300
|
||
|
Ripetibilità
|
≤ 0,1 dB
|
||
|
Durabilità
|
≤ 0,2 dB
|
||
|
Intercambiabilità
|
≤ 0,2 dB
|
||
|
Raggio di piegatura (dinamico/statico)
|
Min 40 mm
|
||
|
Nome del prodotto
|
Scaffali
|

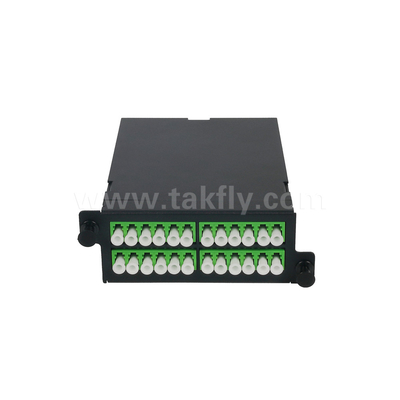

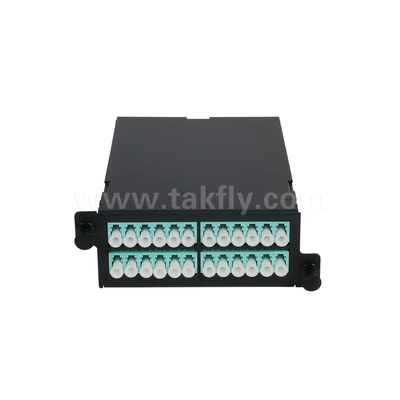

Modulo di cassetta
|
|
|
Dimensione (L*W*H)
|
483*310*44,5 mm
|
86*120*36,9 mm
|
|
|
Modello di prodotto
|
TK-HRS-1096E
|
TK-HRM-05
|
|
|
Materiale
|
Aluminici
|
||
