Nuovamente progettato pannello di patch MPO ad alta densità e montatura a scaffale di piccole dimensioni, leggero, resistente agli urti
Dettagli:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Evidenziare: | Pannello di patch MPO montato sul rack,Pannello di patch MPO ad alta densità,Pannello di patch MPO leggero |
||
Descrizione di prodotto
Descrizione:

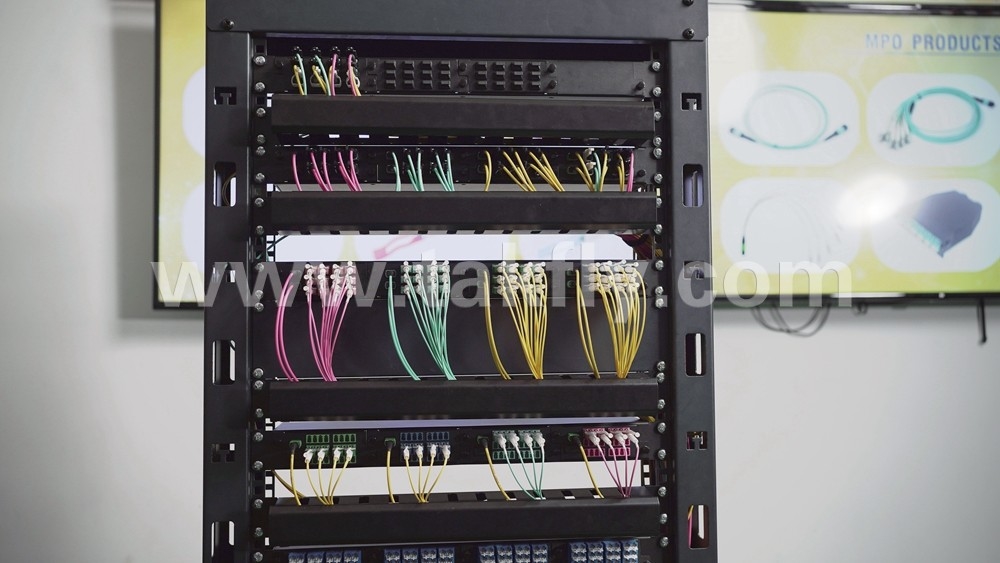

1U-19centimetroMPO/MTPpannello di fibra ad alta densità montato su rackè progettato per grandi ambienti di data center: applicazione MDF, area di cablaggio IDF connessione backbone in fibra ottica, gestione dell'unità di distribuzione della fibra,e altri ambienti di fibre ottiche integrate ad alta densità, ecc. È installato in scaffalature e armadi da 19 pollici.

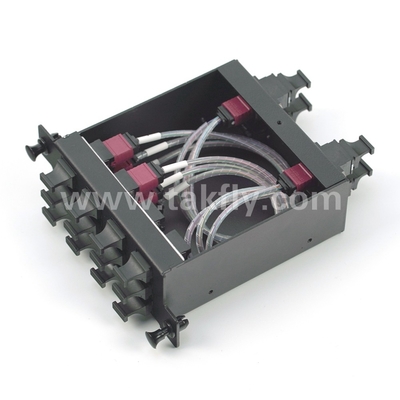

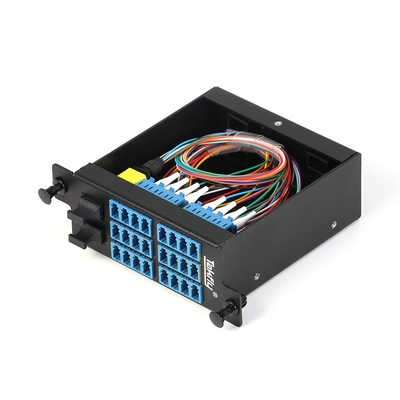

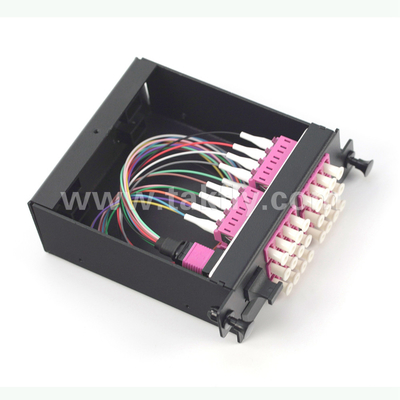

Il 1U MPO/MTP Patch Panel da 19 pollici potrebbe caricare 4 moduli di cassette pre-connessi e la capacità massima può essere gestita è di 1152 core per l'interfaccia MPO o 96 core per l'interfaccia LC.Ogni scatola di modulo pre-terminato indipendente è posizionata nel telaio di distribuzione della fibra ottica, per completare il pannello completo.
Caratteristiche:
UInstallato in rack-mount e armadio da 19 pollici, applicazione per i moduli di cassetta di gestione centralizzata.
UCapacità di 1U di grande densità 1152 fibre per l'interfaccia MPO e 96 fibre per l'interfaccia LC.
ULa porta di ingresso può essere utilizzata sul pannello anteriore o posteriore per l'opzione, e la porta di uscita è sul pannello anteriore.
USono disponibili connettori MPO/MTP maschile o femminile, collegati e posizionati tramite PIN e adattatore per ottenere una connessione precisa e stabile.
UProgettazione modulare, struttura di blocco a spina, la fibra ha una chiara identificazione della sequenza di linee, facile da testare, installare, rimuovere e regolare l'accoppiamento.
UNuovo materiale in lega di alluminio di alta qualità, robusto e durevole, superficie di rivestimento elettrostatico dopo un rigoroso processo di produzione
UIl modulo di cassetta e il pannello di patch sono di piccole dimensioni, leggeri, resistenti agli urti, ad alta pressione, ignifughi, resistenti alla corrosione, una struttura robusta per proteggere la fibra ottica interna,prestazioni di tenuta ultra elevate per facilitare la protezione dalla polvere, progettazione innovativa di attrezzature di rete avanzate.
Applicazioni:
ØComunicazione in fibra otticacablaggio densosistema tra gli edifici.
ØInterconnessione di collegamento ottico nelle apparecchiature attive ottiche per il cablaggio LAN.
ØStazione base di telecomunicazioni.
ØSala data center dell'area industriale.
ØSala data center dell'edificio commerciale.
ØCATV
ØLAN
ØWAN
ØFTTX
Cin figurazioneSchimica:
1.
2.
|
Modello |
Capacità della cassetta LGX |
LGX |
Capacità totale |
Tipo di connettore |
Dimensione |
Applicazione |
|
|
A2 |
R |
72F MPO*4 pezzi |
4 |
1152F |
MPO*10*4 |
1U |
1 set di cassette LGX A2 collegate con 3 pezzi di C1 LGX Cassette, set completo di A2 collegate con 3 gruppi completi C1 |
|
T |
48FMPO*6 pcs=288F |
||||||
|
C1 |
R |
48F MPO*2 pezzi |
4 |
384F |
MPO*10*4 |
1U |
1 pezzo di C1 LGX Cassette connesso con4 Pcs D2 LGX Cassette, set completo C1 connesso con4 insieme completo D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2 pezzi |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, collegato al dispositivo terminale tramite cordone di patch LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Modello |
Capacità della cassetta LGX |
LGX |
Capacità totale |
Tipo di connettore |
Dimensione |
Applicazione |
|
|
B1 |
R |
72F MPO*1 pezzi |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO connettersi con il dispositivo di trasmissione 400G da MPO patch cord, T:24F MPO può connettersi con C3 LGX Cassetta |
|
T |
16F MPO*3 pezzi 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2 pezzi |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G cassetta dedicata |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, collegato all'apparecchiatura terminale tramite cavo di patch LC |
|
T |
24F LC |
LC*24*4 |
|||||
Parametri del prodotto:
|
Tipo di fibra |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Collegamento |
Maschio ((Agolatore), Femmina |
LC |
|
|
MPO/MTP |
|||
|
Diametro del cavo(mm) |
Cavo mini rotondo: Max4,5 mm Cable a nastro: Max3.0*5.0mm |
0.9/0.6 |
|
|
Perdita di inserimento (dB) |
Norme:≤0.35/0.7 (Tipico/ Max) Basse perdite:≤0.2/0.35 (Tipico/ Max) |
≤ 0.3 |
|
|
Perdita di rendimento (min) |
APC SM:60dB |
PC MM: 20 dB |
UPC SM: 40 dB APC SM: 60 dB PC MM: 25dB |
|
Lunghezza d'onda di prova (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Ripetibilità |
≤ 0,1 dB |
||
|
Durabilità |
≤ 0,2 dB |
||
|
Intercambiabilità |
≤ 0,2 dB |
||
|
Raggio di piegatura(Dinamica/statica) |
20/10 |
||
|
Nome del prodotto |
Casella di modulo |
Cassa della macchina |
|
|
Dimensione ((L*W*H) |
93*100*39 |
482*200*44,2 mm |
|
|
Materiale |
Aluminosi |
||
Imballaggio:
|
Peso |
Dimensione della scatola interna |
Dimensioni della scatola esterna(5 pezzi/scatola) |
Peso per scatola(kg) |
|
1.5 kg |
500*280*80mm |
510*300*420 mm |
11 |
FQA:
1D: Lei è un produttore?
R: Sì, siamo un produttore, fornitore di soluzioni FTTH e di soluzioni totali per data center a Shenzhen, Cina, fondato nel 2000.
2. Q: Qual è il vostro MOQ?
A: MOQ può essere 1 pcs, ma il prezzo non è competitivo. Più quantità, il prezzo sarà più competitivo.
3. D: Puoi citare il prezzo FOB?
R: Sì. Possiamo consegnare per via aerea, DHL, TNT, UPC, FEDEX, ecc. Per grandi quantità lo consegneremo via mare.
Possiamo citare il prezzo con il trasporto e il tempo di consegna per voi, dopo che ci fate sapere i requisiti dettagliati con la quantità.
Abbiamo spedizionieri competitivi. Per ulteriori soluzioni, potete contattarci.
4D: Com'è la vostra qualità?
R: La nostra produzione è conforme allo standard IEC, europeo, certificato CE, ISO, RoHS, CPR e ANATEL.
Tutti i prodotti sono testati al 100% prima della consegna.
5. D: Qual e' il tempo di consegna?
A: dipende dalla quantità e dai prodotti. Per il cavo di patch in fibra ottica, il tempo di consegna può essere di 2 -3 giorni lavorativi entro 5000 pcs. Manteniamo i prodotti regolari in magazzino.Possiamo occuparci degli ordini urgenti..
6. D: Qual è la garanzia?
A: dipende da un prodotto diverso, abbiamo 1 anno di garanzia per il cordone da consegna, ma solo responsabile per danni non artificiali.Il trasporto verrà pagato dalla vostra parte.
7D: Cosa hai in valigia?
A: pacchetto standard internazionale di esportazione. Se avete bisogno di stampare il vostro logo sulla confezione, si prega di farcelo sapere prima di quotare.
8D: Puoi offrire OEM/ODM?
R: Sì, possiamo. Tutti i prodotti accettano OEM / ODM. Possiamo firmare l'accordo di riservatezza.
9D: Posso avere un campione?
R: Dipende da quali prodotti, campione gratuito fornito sotto 10 usd. Il trasporto sarà pagato dall'acquirente prima della consegna.
10D: Come posso ordinare?
A:1. inviare mail o richieste con nome del prodotto, specifiche e quantità a noi. Fornire il vostro indirizzo di ricezione se avete bisogno FOB, CIF, prezzo CFR.
2Offriremo il nostro preventivo con tempo di consegna.
3Dopo che la quotazione sarà confermata, invieremo un investigatore con il nostro conto bancario.
4La produzione verrà organizzata dopo il pagamento ricevuto.
5Confirmi il destinatario prima di consegnarlo.
6Il numero di tracciamento verrà fornito dopo la consegna.
11Qual e' il termine di pagamento?
A: T/T, Western Union, Paypal, MoneyGram in una sola volta. Per grandi quantità, può essere un deposito del 50% in anticipo, il saldo del 50% pagato prima della consegna.
Con lo stesso standard di qualità, se potessi ottenere un prezzo migliore dal mercato, anche TAKFLY potrebbe supportarti allo stesso prezzo.
3 anni di esperienza nel settore della fibra ottica, e' un onore essere il tuo assistente professionale.
