FTTH High-Density MPO/MTP Cassette Management Fibra ottica Patch Panel Tipo scorrevole
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Pannello di gestione cassette MPO/MTP di tipo scorrevole |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,/Paypal |
| Capacità di alimentazione: | 1000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Pannello patch in fibra ottica per gestione cassette MPO/MTP ad alta densità FTTH di tipo scorrevole | Tipo di fibra: | SM (G652, G655,G657); MM (OM1-OM5) |
|---|---|---|---|
| Diametro del cavo: | 0,9/0,6 | Connettore: | Maschio (ago a spillo), femmina MPO/MTP、 LC |
| Perdita di inserzione (DB): | ≤ 0,3 | Perdita di ritorno (DB): | UPC SM: 40 dB APC SM: 60 dB |
| Ripetibilità: | ≤ 0,1 dB | Durabilità: | ≤ 0,2 dB |
| Intercambiabilità: | ≤ 0,2 dB | Raggio di curvatura (Dinamico/statico): | minimo 40 mm |
| Nome del prodotto: | Rack, modulo cassetta | Materiale: | Alluminio |
| Progettato in armonia con: | L'indicatore di qualità deve essere conforme alle prescrizioni di cui all'allegato I del regolamento | Compiacente a: | RoHS, Reach/SVHC |
| Evidenziare: | pannello di patch per cassette FTTH MPO/MTP,pannello di patch in fibra ottica scorrevole,centro dati MPO ad alta densità |
||
Descrizione di prodotto
FTTH High-Density MPO/MTP Cassette Management Fiber Optic Patch Panel
Soluzione di rete e centro dati di tipo scorrevole progettato per la connettività e la gestione in fibra ottica ad alta densità.
Visualizzazione del prodotto
Il pannello di patch della serie Takfly montato su rack è progettato per gestire e ospitare moduli di cassetta in fibra MTP/MPO a LC facilmente collegati,facilitare le connessioni per i sistemi di cablaggio in fibra MTP/MPO ad alta densità pre-terminati plug-and-playQuesta soluzione migliora la disponibilità della rete ed è particolarmente adatta per le applicazioni SAN, LAN e Data Center.
Ogni cassetta MTP/MPO a LC facile da collegare ospita assemblaggi di fibre basati su MTP/MPO a 12/24 fibre e viene precaricata con adattatori LC in varie modalità di fibra per soddisfare le vostre esigenze specifiche.
Applicazioni
- Sistemi di cablaggio denso per la comunicazione in fibra ottica tra edifici
- Applicazioni di accesso wireless (WAA)
- Reti locali (LAN)
- Sistemi di televisione via cavo (CATV)
- Centri dati in edifici commerciali
- Stazioni base di telecomunicazione
- Interconnessione di collegamento ottico nelle apparecchiature ottiche attive per il cablaggio LAN
- Fibra per la casa (FTTH)
- Centri dati nelle aree industriali
Caratteristiche chiave
- Progettato per l'installazione su rack e armadi da 19 pollici con gestione centralizzata dei moduli a cassetta
- Costruzione in lega di alluminio di alta qualità con superficie di rivestimento elettrostatico resistente
- Capacità ad alta densità di 1U che supporta 96 fibre per interfaccia LC
- Connettori MPO/MTP maschili o femminili con connessioni PIN e adattatori precisi
- Progettazione modulare con struttura di blocco a spina e chiara identificazione della sequenza di linee
- Costruzione compatta, leggera, resistente agli urti, ignifuga e resistente alla corrosione
- Ottime prestazioni di tenuta per la protezione contro la polvere e l'integrazione di attrezzature di rete avanzate
- Accomoda fino a 4 moduli piccoli/MTP in uno spazio di 1U
- Opzioni di adattamento multiple disponibili per varie configurazioni
- Compatibile con tubi sciolti, cavi di distribuzione e cavi pre-terminati
- RoHS, REACH SvHC e UL qualificati per l'assicurazione della qualità
- Adatta ai sistemi di scaffalatura standard da 19 pollici
Specifiche tecniche
| Dimensione U | 1U (44,2 mm) |
|---|---|
| Numero di porti | 12 (max 144 nuclei) |
| Larghezza | 482.6 mm |
| Profondezza | 464.9 mm |
| Peso netto | 60,8 kg |
| Peso dell'imballo | 80,7 kg |
| Dimensione della confezione | 57*56*20 cm |
| Materiale | 1Acciaio laminato a freddo |
| Rivestimento materiale | Rivestimento in polvere |
| Colore | Nero |
| Progettato in armonia con | L'indicatore di qualità deve essere conforme alle prescrizioni di cui all'allegato I, punto 3, del regolamento (CE) n. 715/2009. |
| Conforme al | RoHS, Reach/SVHC |
| Dimensione U | 1U (44 mm) | 2U (88 mm) |
|---|---|---|
| Numero di porti | 4 (max 96 core) | 8 (max 192 core) |
| Larghezza | 482.6 mm | |
| Profondezza | 363.2 mm | |
| Peso netto | 3 kg | 6 kg |
| Peso dell'imballo | 3.3 kg | 6.5 kg |
| Materiale | 1Acciaio laminato a freddo | |
| Rivestimento materiale | Rivestimento in polvere | |
| Colore | Nero | |
| Progettato in armonia con | L'indicatore di qualità deve essere conforme alle prescrizioni di cui all'allegato I, punto 3, del regolamento (CE) n. 715/2009. | |
| Conforme al | RoHS, Reach/SVHC | |
Struttura del pannello

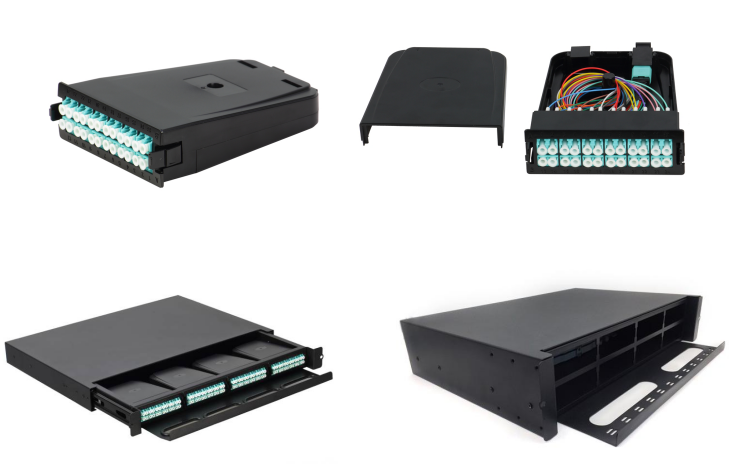

Immagini del prodotto
Perché scegliere Takfly?
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- 16 serie di macchine di iniezione importate dalla Germania e 16 linee di produzione
- Attrezzature di prova complete, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL, tester di resistenza alla trazione
- Marchio OEM accettato
- Partecipazione regolare a mostre in tutto il mondo
Controllo della qualità
- Controllo in loco delle materie prime in entrata ispezione prima della produzione
- Ispezione completa dopo il completamento di ciascun processo
- Ispezione completa delle fasi semilavorate della produzione
- Ispezione completa dei prodotti finiti prima dell'imballaggio
- Controllo in loco prima della spedizione
Informazioni sulla consegna
- Esemplari: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetto di plastica, cartone e pallet disponibili
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
R1: Per ricevere il catalogo e il listino prezzi, si prega di fornire le informazioni di posta elettronica o di contatto sul nostro sito web.
D2: Posso negoziare i prezzi?
R2: Sì, possiamo prendere in considerazione sconti per carichi multipli di merci miste in container.
Q3: Quanto saranno le spese di spedizione?
A3: Le spese di spedizione dipendono dalla dimensione della spedizione e dal metodo di spedizione.
D4: Posso farvi visita?
A4: Certo, la nostra fabbrica si trova a Shenzhen, in Cina.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
A5: se si verificano problemi di qualità durante lo sballo, si prega di scattare foto per riferimento.e implementeremo miglioramenti per la produzione futura.
Q6: Quali sono i termini di imballaggio?
R6: Generalmente imballiamo le merci in scatole e cartoni, ma possiamo anche soddisfare le richieste di imballaggio personalizzate.
Q7: Quali sono le vostre condizioni di pagamento?
A7: T/T 30% di deposito, 70% di saldo prima della consegna. Forniamo foto dei prodotti e imballaggi prima del pagamento finale.
Q8: Quali sono i termini di consegna?
A8: EXW, FOB, CFR, CIF, DDU
D9: Che mi dici del tempo di consegna?
A9: generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
A10: Sì, possiamo produrre in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
