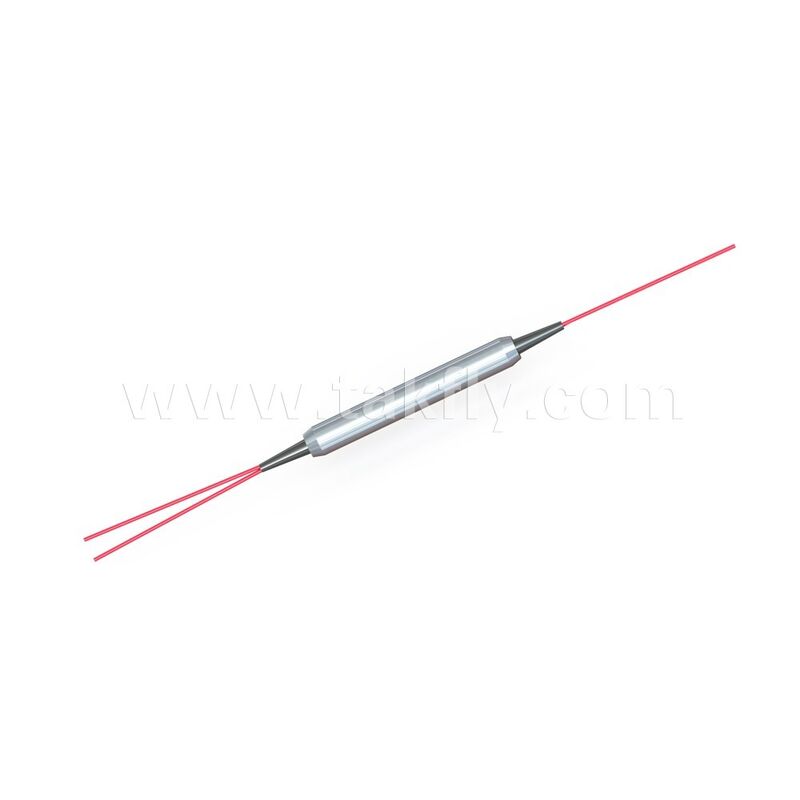

Polarizzazione mantenendo isolatore PM in fibra ottica e ibrido WDM per il calcolo dell'IA ICT
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OEM |
| Certificazione: | ISO, CE RoHS |
| Numero di modello: | DF-PM-Isolatore-WDM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD90-160/pc |
| Imballaggi particolari: | Scatola di blister |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal |
| Capacità di alimentazione: | 1000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Personalizzazione: | SÌ | ||
|---|---|---|---|
| Evidenziare: | polarizzazione mantenendo l'isolatore in fibra ottica,Isolatore PM WDM ibrido,Isolatore a fibra ottica ICT AI Computing |
||
Descrizione di prodotto
Fibre Ottica a Mantenimento di Polarizzazione PM Isolatore & WDM Ibrido per Calcolo AI ICT
PM Isolatore & WDM Ibrido
Il PM Isolatore & WDM Ibrido è un componente specializzato che integra un isolatore ottico e un accoppiatore ottico WDM all'interno di un pacchetto compatto. Questa combinazione di isolatore più accoppiatore WDM è particolarmente utile per la progettazione e le applicazioni di amplificatori a fibra ottica drogata. Sono disponibili due tipi di accoppiatori WDM: 1480nm/1550nm e 980nm/1550nm. Il segnale nella finestra a 1550nm passa prima attraverso l'isolatore e poi si combina con la potenza del laser di pompaggio all'accoppiatore WDM. Le fasi precedenti dei circuiti ottici sono protette grazie all'isolamento ottico. Sono disponibili opzioni di isolamento a stadio singolo e a doppio stadio.
Questo prodotto riduce i costi complessivi e semplifica la struttura del sistema, fornendo al contempo prestazioni e affidabilità migliorate.
Caratteristiche Principali
- Bassa Perdita di Inserzione
- Elevata Perdita di Ritorno
- Elevato Rapporto di Estinzione
- Elevato Isolamento
- Elevata Stabilità e Affidabilità
Diagramma Strutturale
Specifiche Tecniche
| Parametro | Unità | Specifiche |
|---|---|---|
| Stadio | - | Singolo | Doppio | Singolo | Doppio |
| Canale Segnale | ||
| Intervallo Lunghezza d'onda Segnale | nm | 1064±10 | 1550±15 |
| Max. Perdita di Inserzione | dB | 2.6 | 3.8 | 0.9 | 1.0 |
| Tip. Isolamento Inverso Segnale di Picco, a 23℃ | dB | 40 | 52 | 40 | 52 |
| Min. Isolamento Inverso Segnale, a 23℃ | dB | 28 | 45 | 28 | 45 |
| Min. Isolamento (Com to Pass @ Lunghezza d'onda banda Ref) | dB | 30 |
| Min. Rapporto di Estinzione a 23℃ | dB | 20 |
| Canale di Riflessione | ||
| Intervallo Lunghezza d'onda | nm | 960~990 |
| Max. Perdita di Inserzione | dB | 0.6 |
| Min. Isolamento (Com to Ref @ Lunghezza d'onda banda Pass) | dB | 15 |
| Min. Rapporto di Estinzione a 23℃ | dB | 18 |
| Min. Perdita di Ritorno | dB | 50 |
| Max. Stabilità Termica Perdita di Inserzione | dB/℃ | 0.005 |
| Max. Potenza Ottica (CW) | mW | 300 |
| Max. Carico di Trazione | N | 5 |
| Temperatura Operativa | ℃ | -5~+70 |
| Temperatura di Stoccaggio | ℃ | -40~+85 |
* Per dispositivi con connettore, l'IL è 0.3dB superiore, il RL è 5dB inferiore e l'ER è 2dB inferiore.
* La chiave del connettore predefinita è allineata all'asse lento.
* La chiave del connettore predefinita è allineata all'asse lento.
Applicazioni
- Laser a Fibra
- Amplificatore a Fibra
- Apparecchiature di Test
