Cavo patch Takfly MPO/MTP 8/12/24 core fino a 576 core bassa perdita 500 cicli di accoppiamento conforme a IEC e TIA
Dettagli:
| Luogo di origine: | Shenzen, Cina |
| Marca: | Takfly/OEM |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | Cavo di toppa di MPO/MTP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | US $9.88-US $19.88/ Pcs |
| Imballaggi particolari: | I pp insaccano poi in cartone |
| Tempi di consegna: | giorno 3-7working |
| Termini di pagamento: | L/C,T/T,Western Union,Paypal |
| Capacità di alimentazione: | 50000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Nucleo: | Multicore | Connettore A: | SC |
|---|---|---|---|
| Connettore B: | MPO/MTP | Modalità fibra: | 50/125um |
| Diametro del cavo: | 0.9/2.0/3.0 | Tipo polacco: | PC/APC |
| Perdita di ritorno: | MM/PC:20dB/SM/APC:60dB | Perdita di inserzione: | 0.35dB Max (0.15dB tipico) |
| Materiale della guaina esterna: | PVC/LSZH | Radio di piegatura statico/dinamico: | 10D/20D |
| Codice SA: | 854470000 | Genere: | Maschio/Femmina |
| Evidenziare: | Basse perdite del cordone del cerotto MPO MTP,Cavo MPO MTP 500 cicli di accoppiamento,Fibra ottica MPO MTP conforme a IEC |
||
Descrizione di prodotto
Takfly MPO/MTP High-Density Multi-Fiber Patch Cord
8/12/24 Core fino a 576 Core. Basse perdite. 500 cicli di accoppiamento.

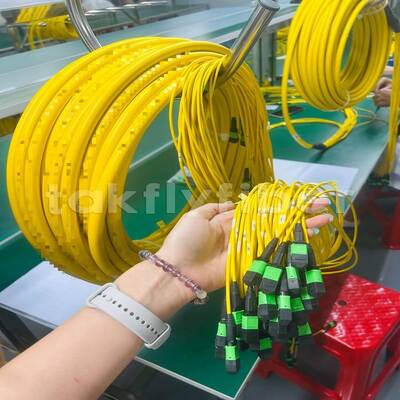

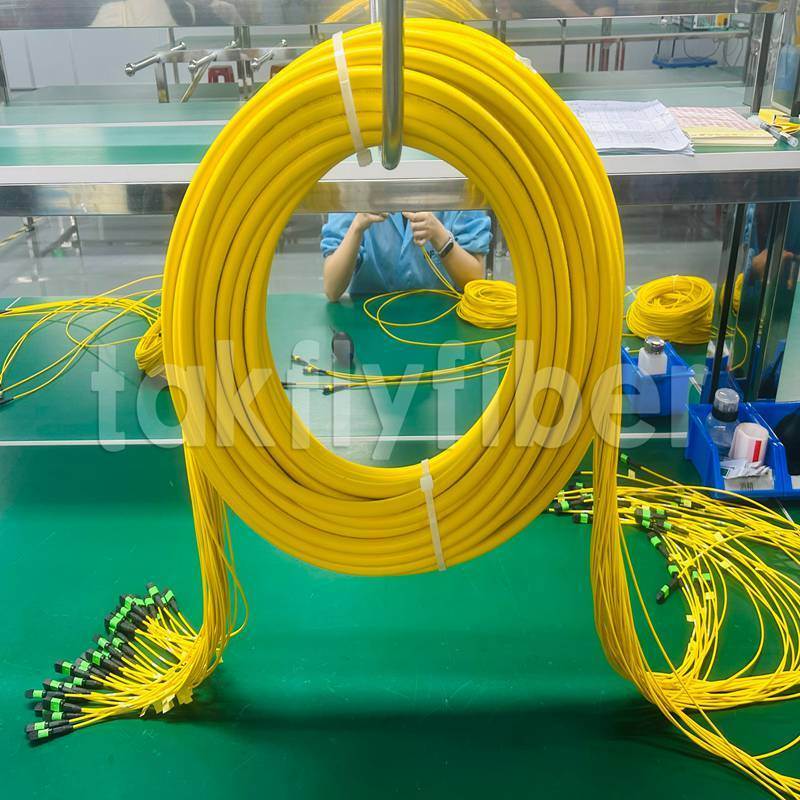

Visualizzazione del prodotto
La serie di connettori multi-fibra MPO/MTP è progettata per interconnessioni ottiche ad alta densità nei data center, negli uffici centrali delle telecomunicazioni, nelle testate CATV e negli ambienti industriali.Un ferruolo MT stampato con precisione combinato con perni guida ad alta precisione garantisce l'allineamento esatto di fino a 24 fibre in un'unica interfaccia, con configurazioni personalizzate576 fibreper le implementazioni su scala ultra.
Takfly Communicationsporta25+ anni di esperienza nella produzione ODM/OEMLa nostra operazione30,000m2 di superficie produttivaattraverso un6,000m2 sede di ricerca e sviluppo a Shenzhene a24Impianto di grandi dimensioni di 1.000 m2 a Zhongshan, in corsa19 linee di produzione dedicate di MPOcon una produzione mensile superiore a200, 000 pezziSono disponibili due gradi di prestazione: standard e a bassa perdita, per soddisfare i diversi requisiti di budget di collegamento.Test di fabbrica al 100%prima della consegna.
Caratteristiche chiave
- Ferrule MT stampata con precisione per una geometria coerente del nucleo
- Pini guida di alta precisione per un allineamento affidabile dopo ripetuti accoppiamenti
- Supporti4, 8, 12, 24 fibrein un fattore di forma compatto; soluzioni personalizzate fino a576 fibre
- Perdite standard:≤ 0,35 dB tipico / ≤ 0,70 dB massimo
- Basse perdite:≤ 0,20 dB tipico / ≤ 0,35 dB massimo
- Compattibile con monomodo (G.652G.655, G.657) e fibre multi-mode (OM1~OM5)
- Tipologie di cavi multipli: mini rotondo (≤ 4,5 mm OD) o a nastro (≤ 3,0 × 5,0 mm)
- Opzioni di giacca: PVC o LSZH (basso livello di fumo, privo di alogeni, certificato CPR Bca/Cca/Dca)
- Gestione della polarità:Tipo A, B, C con codifica e etichettatura a colori
- Disponibili versioni maschile (con pin) e femminile (senza pin)
Specifiche tecniche
Parametri ottici e di interfaccia
| Parametro | Specificità |
|---|---|
| Tipo di connettore | MPO / MTP (maschio con gli spilli / femmina senza spilli) |
| Faccia finale | PC (MM) / APC (SM) |
| Tipo di fibra | SM: G.652G.655G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Numero di nuclei | 4, 8, 12, 24 (soprattutto fino a 576 fibre) |
| Tipo di cavo | Mini Round (≤4,5 mm OD) / Flat Ribbon (≤3,0×5,0 mm) |
| Materiale della giacca | PVC / LSZH (certificato CPR Bca/Cca/Dca) |
| Distanze | 0.5 m ~ 200 m (su misura) |
| Lunghezza d'onda di prova | SM: 1310/1550 nm; MM: 850/1300 nm |
| Perdita di inserimento (grado standard) | Tipico ≤ 0,35 dB / Max ≤ 0,70 dB |
| Perdita di inserimento (grado di bassa perdita) | Tipico ≤ 0,20 dB / Max ≤ 0,35 dB |
| Perdita di ritorno (SM APC) | ≥ 60 dB |
| Perdita di ritorno (MM PC) | ≥ 20 dB |
| Ripetibilità | ≤ 0,1 dB |
| Durabilità | ≤ 0,2 dB |
| Intercambiabilità | ≤ 0,2 dB |
| Radio di piegatura (statico / dinamico) | 10D / 20D |
Affidabilità ambientale e meccanica
Tutti i cordoni di patch MPO/MTP sono sottoposti a rigorosi controlli ambientali per garantire la stabilità a lungo termine nelle applicazioni più impegnative:
- Cicli di accoppiamento:≥ 500 (variazione della perdita di inserimento ≤ 0,2 dB)
- Resistenza alla trazione:≥ 50 N (per il cavo da 2,0 mm, il connettore al cavo)
- Ciclo di calore umido:-10°C a +65°C, 93% RH, 5 cicli -> ΔIL ≤0,3 dB (IEC 61300-2-19)
- Invecchiamento ad alta temperatura:85°C per 168 ore -> ΔIL ≤0,3 dB
- Immagazzinamento a bassa temperatura-40°C per 24 ore -> ΔIL ≤0,2 dB
- Vibrazione e scossa:Risponde ai requisiti GR-1435-CORE per uso industriale
- Ciclismo termico:Conforme alla norma IEC 61300-2-22
- Temperatura di funzionamento:-20°C ~ +70°C
- Temperatura di conservazione:-40°C ~ +80°C
Scenari di applicazione
| Applicazione | Esempio | Benefici |
|---|---|---|
| Centri dati - collegamenti 40G/100G/400G | 12 fili MPO a bassa perdita di fibra che collegano il QSFP-40G-SR4 all'area di patch | Sostituisce 4 coppie LC duplex, risparmia il 75% di spazio sul vassoio dei cavi |
| Data Center - Interconnessione di cluster 800G/AI | Tra gli interruttori di spina dorsale e i rack GPU, il tronco MPO a 24 o 576 fibre | Supporta l'ottica 800G di nuova generazione e i cluster di formazione dell'IA con un budget a perdite ultra basse |
| Ufficio centrale delle telecomunicazioni - Ammodernamento della struttura centrale | Cavo a nastro MPO a 24 fibre che collega i sotto-rack ODF con i moduli MPO-LC | Impiego rapido, pronto per l'ottica coerente 400G |
| 5G front-haul e mid-haul | Un pulsante MPO a 8 fibre che collega BBU/DU a AAU/RU tramite CPRI/eCPRI | Riduce il tempo di installazione del 60% rispetto allo splicing delle singole fibre |
| Interconnessione industriale robusta | Salto MPO resistente alle vibrazioni, temperatura di funzionamento da -40°C a +85°C, superato i test di scossa e vibrazione | Resistenza allo spruzzo di sale e alla muffa per ambienti difficili |
| CATV Headend - Distribuzione video multicanale | 1×12 MPO splitter alimentato da 12 ricevitori ottici | Alta densità, riduce il disordine dei cavi |
| Enterprise LAN/SAN - Campus Backbone | Tra il telaio principale di distribuzione e gli armadi dell'edificio | Scalabilità a prova di futuro per la connettività server 10G/25G/40G |
Vantaggi competitivi
| Articolo di confronto | MPO standard (media di mercato) | Serie MPO/MTP di Takfly |
|---|---|---|
| Scala di produzione | Capacità limitata | 30,000m2 in totale (6.000m2 sede centrale di Shenzhen + 24.000m2 stabilimento di Zhongshan) |
| Linee di produzione MPO | 3-5 linee tipiche | 19 linee MPO dedicate |
| Produzione mensile | 20,000-50,000 pezzi | 200,000+ pezzi/mese |
| Conteggio massimo di fibre | 24-48 nuclei | Fabbricazione a partire da materie plastiche |
| Perdita tipica di inserimento | 00,50 dB | 00,35 dB (Standard) / 0,20 dB (Low-Loss) |
| Cicli di accoppiamento | 200 | ≥ 500 |
| Temperatura massima di funzionamento | 70°C | 85°C (a breve termine), 70°C (a lungo termine) |
| Gestione della polarità | Opzionale / manuale | Tipo completo A/B/C con codifica a colori |
| Dati di prova ambientale | Non specificato | Disponibilità di rapporti di calore umido, ciclo termico e vibrazioni |
| Lunghezze personalizzate | Limitato | Qualsiasi lunghezza da 0,5 m a 200 m |
| Diametro del cavo | Granello standard | Mini rotolo ≤4,5 mm / nastro ≤3,0×5,0 mm |
Ordine e personalizzazione
Takfly offre cavi di patch MPO/MTP completamente personalizzabili per soddisfare le esigenze esatte del progetto.
- Numero di nuclei:4 / 8 / 12 / 24 fibre (su misura fino a 576 fibre)
- Grado di perdita:Standard o a bassa perdita
- Tipo di cavo:Mini nastro rotondo o piatto
- Copertura esterna:PVC o LSZH (certificato CPR Bca/Cca/Dca)
- Figura finale:PC (multi-mode) o APC (single-mode)
- Polarità:Tipo A (diritto), Tipo B (inverso) o Tipo C (in coppia) con stivali colorati
- Sesso del connettore:Maschio (con perni guida) o femmina (senza perni)
- Lungo:Qualsiasi lunghezza da 0,5 m a 200 m
- Breakout Fanout:Cavi di rottura MPO a LC/SC/FC disponibili su richiesta
Esempio di codice di ordine
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALE
│ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ Polarità: tipo A
│ │ │ │ │ │ │ End Face: APC
│ │ │ │ ??── Lunghezza: 3 metri
│ │ │ │ │ Guarnizione: LSZH
│ │ ??── Tipo di cavo: rotondo (mini)
│ ??── Grado di perdita: bassa perdita
∙── Conteggio di fibre: 12 nuclei
Assicurazione della qualità e certificazioni
- Testato IL & RL al 100%-- Ogni cordone viene fornito con un rapporto di prova individuale
- Ispezione con interferometro 3D-- raggio di curvatura, altezza della fibra e spostamento dell'apice secondo gli standard IEC
- Norme di produzione-- IEC, standard europeo, criteri di fabbricazione IPC/WHMA-A-620
- Certificazioni-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Tracciabilità-- Numeri di serie unici e registri di test di lotto per ogni spedizione
Riassunto del prodotto
Questa serie MPO/MTP multi-fibra patch cord offre qualità standard e a bassa perdita, maggiore durata meccanica (≥ 500 cicli di accoppiamento), comprovata stabilità ambientale (calore umido, invecchiamento ad alta temperatura,stoccaggio a bassa temperatura), e gestione della polarità completa (tipo A/B/C).30,000m2 di impianticon19 linee MPO dedicatee capacità mensili superiori a200, 000 pezzi, Takfly fornisce interconnessioni in fibra scalabili e di alta affidabilità per data center, telecomunicazioni, 5G, cluster di intelligenza artificiale, CATV e applicazioni industriali.e configurazioni personalizzate fino a576 fibresono disponibili.
Domande frequenti (FAQ)
Q1: Lei è un produttore diretto o una società commerciale?
R: Siamo unproduttore diretto e fornitore di soluzione totalecon sede centrale a Shenzhen, Cina, con sede in2000. ComeImpresa nazionale ad alta tecnologia, operiamo30,000m2 di spazio di produzioneattraverso un6,000m2 sede di ricerca e sviluppo a Shenzhene a24Impianto di produzione ad alto volume di 1000 m2 a ZhongshanLa nostra divisione MPO/MTP19 linee di produzione dedicatecon una capacità mensile superiore a200, 000 pezzi, supportando configurazioni fino a576-coreServiamo clienti in:128+ Paesi, compresi i partner Tier 1 quali:Corning, Amphenol, NVIDIA e Coherent.
Q2: Qual è la vostra quantità minima d'ordine (MOQ)?
A: MOQ può essere1 pezzoPer i progetti di data center che richiedono migliaia di unità, il prezzo di un prodotto può variare in base al numero di unità di produzione.,Offriamo sconti per volume basati sul progetto e gestione dedicata degli account.
Q3: Puoi citare i prezzi FOB, CIF o DDP?
R: Sì. Offriamo Incoterms flessibili tra cui EXW, FOB Shenzhen, CIF, CFR e DDP (per regioni selezionate). Per consegne urgenti, spediamo via trasporto aereo (DHL, FedEx, TNT, UPS); per ordini di grandi quantità,Coordinamo il trasporto via mare attraverso spedizionieri competitivi. Condividi la tua destinazione, quantità e termini preferiti, e ti forniremo unOfferta chiavi in mano con trasporto e tempo di consegnaentro 24 ore.
Q4: Come garantite la qualità e la consistenza dei prodotti?
R: La nostra produzione segue gli standard IEC e europei, certificati da CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR e ANATEL.
- Prova di perdita di inserimento e perdita di ritorno al 100%su ogni cordone del cerotto
- Ispezione con interferometria 3Dper la geometria della faccia finale del connettore
- Controllo ambientaleper la serie IEC 61300-2 (calore umido, ciclo termico, vibrazione)
- Numeri di serie unicie rapporti di prova per lotti per una completa tracciabilità
Q5: Qual è il vostro tempo di consegna standard?
R: I tempi di consegna dipendono dalla quantità e dalla configurazione:
- Prodotti standard:2-3 giorni lavorativi per un massimo di 5.000 pezzi (tenuti in magazzino)
- Configurazioni personalizzate:3-9 giorni lavorativi a seconda del tipo di cavo, della polarità e della lunghezza
- Ordini urgenti:Manteniamo lo stock di buffer di configurazioni popolari e possiamo accelerare la produzione per le implementazioni di tempo critica
D6: Qual è la vostra politica di garanzia?
R: Forniamo unGaranzia di 1 annodalla data di consegna che copre i difetti di materiali e di lavorazione in condizioni normali di esercizio.Offriamo servizi di riparazione gratuiti (il cliente copre il trasporto di ritorno)Sono disponibili programmi di garanzia estesi (2-3 anni) per contratti di data center e imprese.
Q7: Qual è il vostro standard di imballaggio?
A: Tutti i prodotti speditiimballaggio conforme alle norme internazionali di esportazioneCon sacchetti antistatici, tappi protettivi e cartoni robusti.Imballaggi OEMIn particolare, la stampa del logo su misura, le etichette di marca, i codici a barre e le configurazioni dei pallet.
Q8: È possibile fornire servizi OEM/ODM?
R: Sì. Tutti i prodotti accettano la personalizzazione OEM/ODM, inclusi i colori dell'alloggiamento del connettore, i loghi contrassegnati con laser, i colori della giacca del cavo, i rapporti di prova personalizzati e gli assemblaggi specializzati.Accordo di riservatezza (MNDA)per proteggere i tuoi progetti.
Q9: Posso richiedere campioni prima di effettuare un ordine in blocco?
R: Sì.Campioni gratuitiPer i campioni di valore più elevato (ad esempio, cavi MPO a bassa perdita, cavi breakout), i costi di produzione sono calcolati in base al costo di produzione.credito completo applicatoIl trasporto dei campioni è a carico dell'acquirente e la consegna avviene in genere entro1 - 3 giorni lavorativi.
D10: Come posso effettuare un ordine?
R: Il nostro processo semplificato:
- Inchiesta- Invia email con nome del prodotto, specifiche e quantità.
- Citazione-- ricevere un preventivo dettagliato con tempi e termini entro12 - 24 ore.
- Conferma-- Approvare la quotazione; emettiamo unFattura proforma (PI).
- Pagamento-- T/T, Western Union o PayPal. Per ordini di grandi dimensioni:50% di deposito + 50% di saldoprima della spedizione.
- Produzione- La produzione inizia con gli aggiornamenti settimanali.
- Consegna-- Confirmare il destinatario e il metodo di spedizione; numeri di tracciamento forniti entro 24 ore dalla spedizione.
- Servizi post-vendita-- Supporto dedicato per l'installazione e le prestazioni.
Q11: Quali condizioni di pagamento accettate?
A: AccettiamoT/T, Western Union e PayPalPer partner consolidati e contratti di grandi volumi (> 50.000 dollari), offriamo:Condizioni di conto aperto net-30 o net-60Opzioni di valuta: USD, EUR, CNY.
Q12: Fornisce supporto tecnico e guida all'installazione?
R: Sì, il nostro team di assistenza tecnica (inglese, spagnolo, cinese) fornisce:
- Consulenza sulla progettazione delle infrastrutture in fibra prima della vendita
- Formazione alla gestione della polarità (tipo A/B/C)
- Le migliori pratiche di installazione per i connettori MPO/MTP
- Risoluzione dei problemi post-implementazione e analisi delle tracce OTDR
- Supporto in loco per grandi progetti di data center (su accordo)
