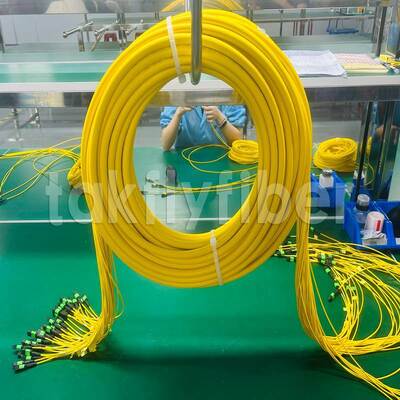

Takfly 288-Fiber MPO/MTP Ultra-Density Patch Cord
Dettagli:
| Luogo di origine: | Shenzen, Cina |
| Marca: | Takfly/OEM |
| Certificazione: | CE, ISO, RoHS, GS |
| Numero di modello: | Cavo di toppa di MPO/MTP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | US $9.88-US $19.88/ Pcs |
| Imballaggi particolari: | I pp insaccano poi in cartone |
| Tempi di consegna: | giorno 3-7working |
| Termini di pagamento: | L/C,T/T,Western Union,Paypal |
| Capacità di alimentazione: | 50000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Nucleo: | Multicore | Connettore A: | SC |
|---|---|---|---|
| Connettore B: | MPO/MTP | Modalità fibra: | 50/125um |
| Diametro del cavo: | 0.9/2.0/3.0 | Tipo polacco: | PC/APC |
| Perdita di ritorno: | MM/PC:20dB/SM/APC:60dB | Perdita di inserzione: | 0.35dB Max (0.15dB tipico) |
| Materiale della guaina esterna: | PVC/LSZH | Radio di piegatura statico/dinamico: | 10D/20D |
| Codice SA: | 854470000 | Genere: | Maschio/Femmina |
| Evidenziare: | cordone MPO a 288 fibre,cordone di patch MTP ad ultra densità,cavo MPO MTP ad alta capacità |
||
Descrizione di prodotto
Cavo patch MPO/MTP Ultra-Dense Takfly 288 fibre
Soluzione di cablaggio trunk ad alto conteggio di fibre per infrastrutture hyperscale di prossima generazione, che supporta reti ottiche 400G/800G e le emergenti 1.6T.
Panoramica del prodotto
Il cavo patch MPO/MTP a 288 fibre è progettato per ambienti hyperscale in cui la densità delle porte e il budget di collegamento sono critici. Utilizzando una tecnologia di ghiera MT stampata di precisione con perni guida ad alta accuratezza, questo cavo trunk allinea centinaia di fibre in un ingombro compatto per una rapida implementazione.
Sono disponibili due livelli di prestazioni: Grado standard offre una perdita di inserzione tipica di 0,35 dB, mentre grado a bassa perdita raggiunge 0,20 dB tipici, preservando un prezioso margine di collegamento attraverso canali multi-connettore. Ogni assemblaggio viene sottoposto a test di fabbrica al 100% per la perdita di inserzione, la perdita di ritorno e la geometria della faccia terminale 3D.
Caratteristiche principali
- 288 fibre in un singolo trunk ad alto conteggio (conteggi personalizzabili disponibili)
- Ghiera MT stampata di precisione con allineamento perni guida sub-micrometrico
- Prestazioni a bassa perdita: IL tipica ≤0,20 dB, IL max ≤0,35 dB
- Prestazioni standard: IL tipica ≤0,35 dB, IL max ≤0,70 dB
- Compatibilità SM (G.652 / G.655 / G.657) e MM (OM1-OM5)
- Costruzioni di cavi mini-rotondi o a nastro piatto
- Opzioni di guaina esterna in PVC o LSZH
- Gestione completa della polarità di tipo A / B / C con ghiere colorate
- Configurazioni connettore maschio (con pin) e femmina (senza pin)
Specifiche tecniche
Prestazioni ottiche
| Parametro | Grado Standard | Grado a Bassa Perdita |
|---|---|---|
| Perdita di Inserzione Tipica | ≤0,35 dB | ≤0,20 dB |
| Perdita di Inserzione Massima | ≤0,70 dB | ≤0,35 dB |
| Perdita di Ritorno (SM APC) | ≥60 dB | ≥60 dB |
| Perdita di Ritorno (MM PC) | ≥20 dB | ≥20 dB |
| Lunghezza d'onda di test (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Lunghezza d'onda di test (MM) | 850 / 1300 nm | 850 / 1300 nm |
Durabilità meccanica
| Parametro | Specifiche |
|---|---|
| Cicli di accoppiamento | ≥500 (ΔIL ≤0,2 dB) |
| Resistenza alla trazione (cavo da 2,0 mm) | ≥50 N |
| Ripetibilità | ≤0,1 dB |
| Durabilità | ≤0,2 dB |
| Intercambiabilità | ≤0,2 dB |
Stabilità ambientale
| Parametro | Specifiche |
|---|---|
| Temperatura operativa | -20°C a +70°C |
| Temperatura massima a breve termine | +85°C |
| Temperatura di stoccaggio | -40°C a +80°C |
| Cicli di umidità e calore | ΔIL ≤0,3 dB dopo 5 cicli (-10°C a +65°C, 93% UR) |
| Invecchiamento ad alta temperatura | ΔIL ≤0,3 dB dopo 168 ore a +85°C |
| Stoccaggio a bassa temperatura | ΔIL ≤0,2 dB dopo 24 ore a -40°C |
| Vibrazioni e urti | Conforme a GR-1435-CORE |
Attributi fisici
| Parametro | Opzioni |
|---|---|
| Conteggio fibre | 288 (personalizzabile) |
| Costruzione del cavo | Mini rotondo (≤4,5 mm OD) / Nastro (≤3,0 × 5,0 mm) |
| Materiale della guaina | PVC / LSZH (CPR Bca / Cca / Dca) |
| Raggio di curvatura (statico / dinamico) | 10D / 20D |
| Lunghezze disponibili | 0,5 m a 200 m |
Scenari di implementazione
| Settore | Implementazioni tipiche | Vantaggio di densità |
|---|---|---|
| Data Center Hyperscale | Trunk 800G spine-to-leaf, interconnessioni cluster GPU AI | Un singolo trunk sostituisce decine di cavi duplex |
| Centrali telefoniche | Aggiornamenti backbone ODF, pronti per ottiche coerenti 400G | Rapida implementazione con moduli breakout MPO-LC |
| Infrastrutture 5G | Link front-haul e mid-haul BBU/DU a AAU/RU | Installazione più veloce del 60% rispetto alla giunzione di fibre individuali |
| Reti industriali | Backbone robusti per impianti industriali | Resistenza a urti, vibrazioni e muffa |
Vantaggi di produzione
- Scala di produzione: 30.000 m² tra R&S di Shenzhen (6.000 m²) e produzione di Zhongshan (24.000 m²)
- Capacità produttiva: 19 linee MPO dedicate che producono oltre 200.000 pezzi al mese
- Leadership nel conteggio fibre: Trunk standard a 288 fibre con personalizzazione disponibile
- Ciclo di vita esteso: ≥500 cicli di accoppiamento rispetto alla media del settore di 200 cicli
- Margine termico: Funzionamento a breve termine fino a +85°C
- Chiarezza di polarità: Supporto completo per Tipo A/B/C con codifica a colori
- Protezione ambientale: Report completi sui test di umidità-calore, cicli termici e vibrazioni forniti
Guida all'ordine
Configura il tuo cavo patch utilizzando le seguenti specifiche:
- Conteggio fibre: 288 (altri conteggi disponibili su richiesta)
- Grado di perdita: Standard / Bassa Perdita
- Tipo di cavo: Mini Rotondo / Nastro
- Guaina: PVC / LSZH
- Lucidatura: PC / APC
- Polarità: Tipo A / Tipo B / Tipo C
- Genere: Maschio (con pin) / Femmina (senza pin)
- Lunghezza: 0,5 m a 200 m
- Fanout: Cavi breakout MPO-LC/SC/FC disponibili
Codice d'ordine di esempio
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Assicurazione qualità
- Test IL / RL al 100% con report di test individuali
- Ispezione interferometrica 3D (raggio, altezza fibra, offset apice)
- Conformità IEC 61754-7 e EIA/TIA-604-5
- Certificazioni: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Tracciabilità dei lotti tramite numeri di serie univoci
Domande frequenti
Chi produce questi cavi patch?
Takfly Communications, fondata nel 2000, è un'impresa nazionale ad alta tecnologia che gestisce 30.000 m² di spazio produttivo (6.000 m² sede centrale di Shenzhen, 24.000 m² stabilimento di Zhongshan). La divisione MPO gestisce 19 linee di produzione dedicate con una produzione superiore a 200.000 pezzi al mese, servendo partner tra cui Corning, Amphenol, NVIDIA e Coherent in oltre 128 paesi.
Qual è il MOQ?
Un pezzo per i campioni. Il prezzo di volume si applica su larga scala.
Quali sono i termini di pagamento e spedizione?
T/T, Western Union e PayPal sono standard. Per ordini superiori a $50.000, sono disponibili termini Net-30 / Net-60. Le opzioni di spedizione vanno da EXW a DDP, con trasporto aereo (DHL, FedEx, UPS) per esigenze urgenti e trasporto marittimo per volumi.
Qual è il tempo di consegna?
Gli articoli standard in magazzino vengono spediti in 2-3 giorni. I trunk personalizzati a 288 fibre richiedono tipicamente 3-9 giorni lavorativi a seconda della configurazione esatta.
È supportato OEM/ODM?
Sì. Alloggiamenti personalizzati, loghi, colori della guaina, report di test e assemblaggi sono disponibili sotto protezione MNDA.
Quale garanzia viene fornita?
Un anno dalla consegna contro difetti di materiale e lavorazione. Sono disponibili estensioni di garanzia.
