Dispositivo in fibra ottica a mantenimento di polarizzazione PM DWDM per il calcolo AI ICT
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OEM |
| Certificazione: | ISO, CE RoHS |
| Numero di modello: | Dispositivo DF-PM-DWDM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD119-299/pc |
| Imballaggi particolari: | Scatola di blister |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T,Paypal |
| Capacità di alimentazione: | 1000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Personalizzazione: | SÌ | ||
|---|---|---|---|
| Evidenziare: | Fibra ottica a mantenimento di polarizzazione PM DWDM,Dispositivo in fibra ottica PM per ICT,Fibra ottica DWDM per il calcolo AI |
||
Descrizione di prodotto

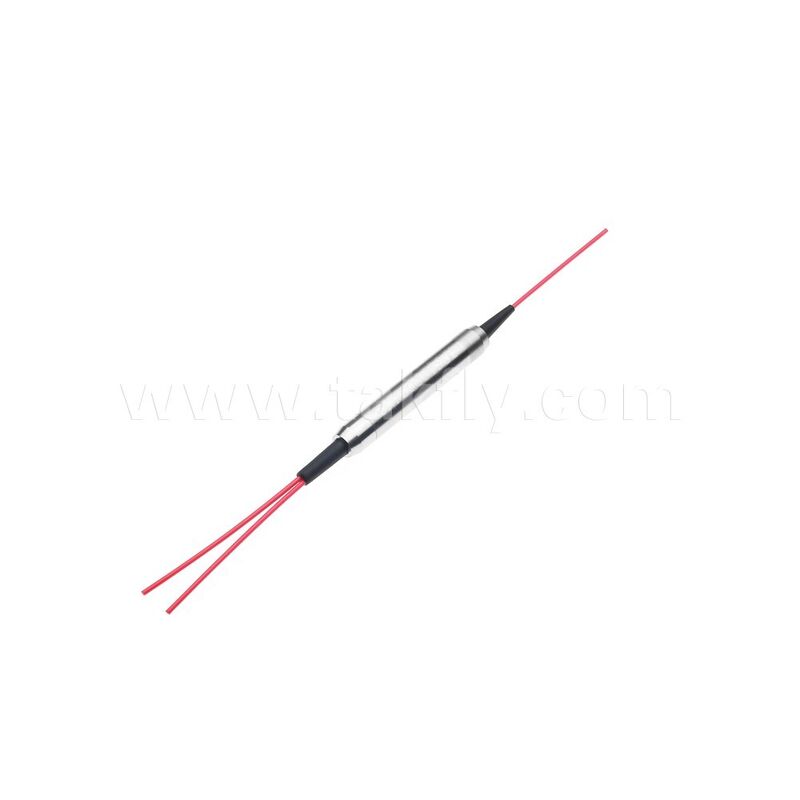

Dispositivo Ottico a Fibra a Mantenimento di Polarizzazione PM DWDM
Panoramica Dispositivo PM DWDM
Il Polarizzatore In-line è progettato per trasmettere luce con una specifica polarizzazione, bloccando efficacemente l'altra polarizzazione con un elevato rapporto di estinzione. Questo dispositivo offre bassa perdita, elevato rapporto di estinzione e prestazioni eccezionali di perdita di ritorno. Può anche convertire luce non polarizzata in luce polarizzata con caratteristiche superiori di rapporto di estinzione, passando selettivamente la luce lungo l'asse lento o veloce e bloccando la polarizzazione ortogonale.
Caratteristiche Principali
- Bassa Perdita di Inserzione
- Elevata Perdita di Ritorno
- Alto Isolamento
- Elevata Stabilità e Affidabilità
Diagramma Strutturale
Specifiche Tecniche
| Parametri | Unità | Valori |
|---|---|---|
| Spaziatura Canali | Ghz | 100 | 200 |
| Lunghezza d'onda Centrale | nm | Griglia ITU |
| Accuratezza Lunghezza d'onda Centrale | nm | ±0.05 | ±0.1 |
| Banda Passante Canale (@-0.5dB) | nm | 0.22 | 0.5 |
| Max. Perdita di Inserzione Canale di Trasmissione | dB | 1.0 | 0.9 |
| Max. Perdita di Inserzione Canale di Riflessione | dB | 0.4 | 0.4 |
| Min. Isolamento Trasmissione @Lunghezza d'onda di Riflessione | dB | 30 | 30 |
| Min. Isolamento Riflessione @Lunghezza d'onda di Trasmissione | dB | 10 | 10 |
| Max. Piattezza Canale | dB | 0.3 |
| Min. Rapporto di Estinzione a 23℃ | dB | 18 |
| Max. Stabilità Termica Lunghezza d'onda | nm/℃ | 0.003 |
| Max. Stabilità Termica Perdita di Inserzione | dB/℃ | 0.005 |
| Min. Perdita di Ritorno | dB | 50 |
| Max. Gestione Potenza (CW) | mW | 500 |
| Tipo Fibra | - | Fibra PM Panda |
| Temperatura Operativa | ℃ | 0~+70 |
| Temperatura di Stoccaggio | ℃ | -40~+85 |
Per dispositivi con connettore, l'IL è 0.3dB superiore, la RL è 5dB inferiore e l'ER è 2dB inferiore. La chiave del connettore predefinita è allineata all'asse lento.
Applicazioni
- Sistemi moduli DWDM
- Infrastruttura di rete DWDM
- Implementazioni di rete Gpon
- Sistemi di trasmissione CATV
