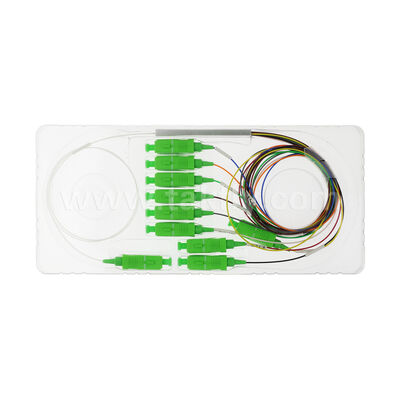

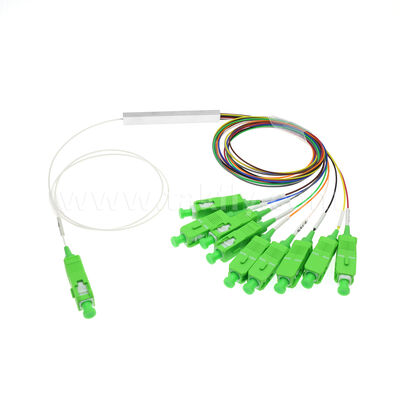

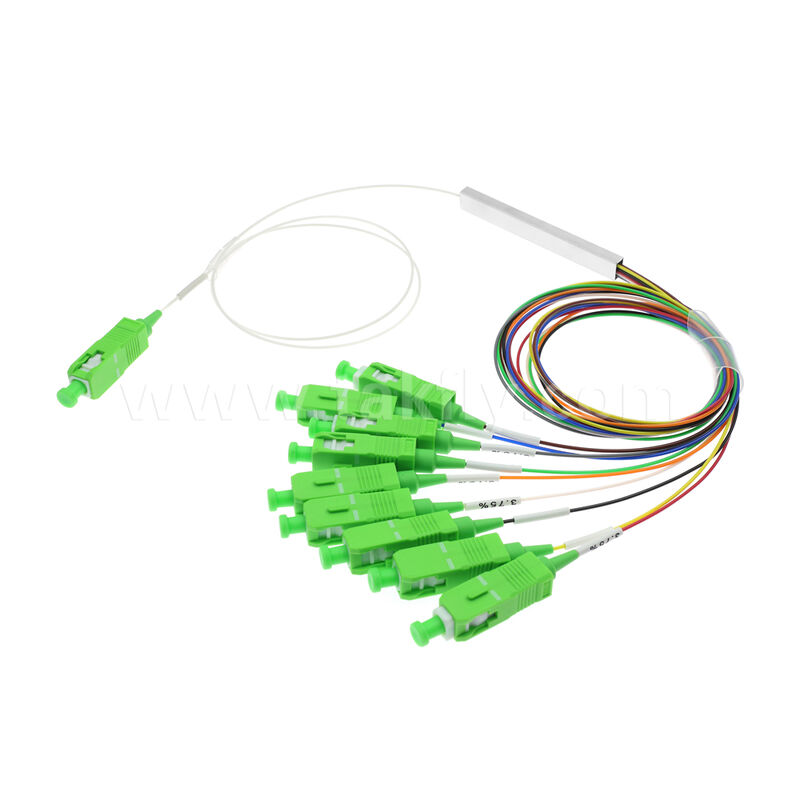

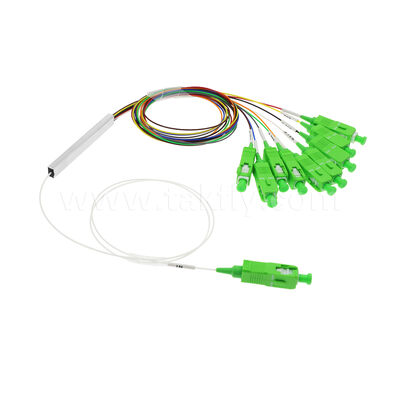

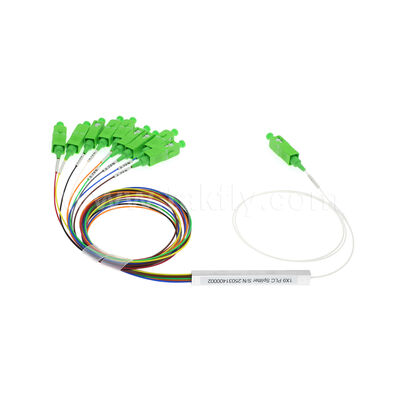

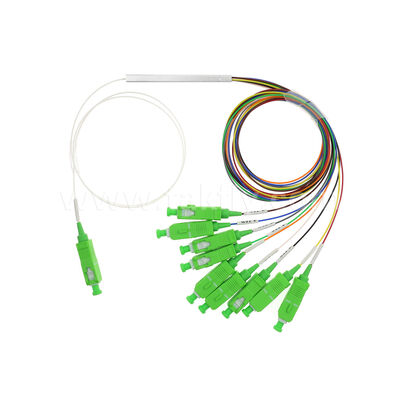

Splitter PLC 1×9 canale con fibra da 0,9 mm per reti di distribuzione ottica FTTH/FTTX
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
Descrizione di prodotto
Mini separatore PLC 1X9 O.9mm
Panoramica del prodotto
Questo splitter PLC presenta una configurazione di canali 1×9, fornendo un ingresso suddiviso equamente in nove porte di uscita. Il pacchetto Mini compatto utilizza fibra con diametro esterno di 0,9 mm, adatta per apparecchiature di distribuzione di fibra ad alta densità e installazioni con spazio limitato.
Basato sulla tecnologia del circuito a onde luminose planari, offre un'uniformità di divisione stabile. La gamma di lunghezze d'onda operative copre da 1260 nm a 1650 nm, compatibile con reti ottiche passive. I parametri di perdita di inserzione e uniformità soddisfano gli standard IEC 61753-2. L'intervallo di temperatura operativa da -40 ℃ a +85 ℃ consente l'implementazione in armadi esterni o scatole di derivazione per abbonati.
Opzioni disponibili
- Tipo di connettore: nessuno/connettore LC/SC
- Dimensioni alloggiamento: personalizzabili su richiesta
- Tipo di fibra: G.657A1 / G.652D, ecc.
Caratteristiche principali
- Lunghezza d'onda del funzionamento a banda larga
- Bassa perdita di inserzione
- Pdl basso
- Design compatto
- Buona uniformità da canale a canale
- Elevata affidabilità e stabilità
Dati del prodotto
| Lunghezza d'onda operativa (nm) | 1260-1650 | Data controllata | 2025/3/14 |
| Codice prodotto | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| Tipo di fibra | G657A1 | Lunghezza della fibra (m) | >=0,5 |
| Tipo di connettore | SC/APC | Dimensione del pacchetto (mm) | 60x7x4 |
| Temperatura di conservazione | -40~+85℃ | Temperatura operativa | -40~+85℃ |
Applicazioni
- Settore delle telecomunicazioni
- Sistema PON
- Reti di distribuzione ottica FTTH/FTTX
- Sdoppiamento del segnale CATV
- Trasmissione video
- LAN ottica passiva (POL)
- Connessioni interne del telaio di distribuzione della fibra (ODF).
- Collegamenti divisori del data center
Specifiche delle prestazioni
| Articolo | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Lunghezza d'onda (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Spec. | MAX.16.30 | MAX.0,25 | >65 | ||||||
| Porto-70% | 2.04 | 1,77 | 1.67 | 0,04 | 0,01 | 0,09 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 15.81 | 15.93 | 15.99 | 0,08 | 0,04 | 0,09 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 15.90 | 15.98 | 15.94 | 0,09 | 0,05 | 0,05 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 15.76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Passaggio | Passaggio | Passaggio |
| Porto-3,75% | 15.69 | 15.84 | 15.79 | 0,04 | 0,03 | 0,02 | Passaggio | Passaggio | Passaggio |
| Ingresso | N / A | N / A | |||||||
| MASSIMO | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | N / A | ||
| MINIMO | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | N / A | ||
| Media | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | N / A | ||
| Uniformità (s1,0 dB) | 0,53 | 0,51 | 0,48 | Direttività (dB) | >55 |
Specifiche tecniche
| Articolo | Parametro |
|---|---|
| Lunghezza d'onda operativa (nm) | 1260-1650 |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB) | 0,5 (tipico 0,3) |
| Temperatura operativa (℃) | -40~+85 |
| Temperatura di stoccaggio (℃) | -40~+85 |
Prestazioni dello splitter per tipo
| Tipo(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perdita massima di inserzione (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Massima uniformità (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 |
| Perdita di ritorno minima (dB) | 55 | |||||
| PDL massimo (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Tipo(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perdita massima di inserzione (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Massima uniformità (dB) | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Perdita di ritorno minima (dB) | 55 | |||||
| PDL massimo (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Nota:Tutte le misurazioni sono effettuate a temperatura ambiente e i connettori non sono inclusi.
Domande frequenti
D: Sei un produttore?
R: Sì, siamo un produttore, una soluzione FTTH e un fornitore di soluzioni totali per data center con sede a Shenzhen, in Cina, fondato nel 2000.
D: qual è il tuo MOQ?
A: MOQ può essere 1 pezzo, ma il prezzo non è competitivo. Più quantità, il prezzo sarà più competitivo.
D: Potete indicare il prezzo FOB?
R: Sì. Possiamo consegnare via aerea, DHL, TNT, UPC, FEDEX, ecc. Per grandi quantità consegneremo via mare. Possiamo quotare il prezzo con il trasporto e i tempi di consegna dopo averci comunicato i requisiti dettagliati con la quantità.
D: Com'è la tua qualità?
R: La nostra produzione è conforme allo standard IEC, europeo. Certificazione CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
D: qual è il tuo tempo di consegna?
A: Dipende dalla quantità e dai prodotti. Per il cavo patch in fibra ottica, il tempo di consegna può essere di 2-3 giorni lavorativi entro 5000 pezzi. Manteniamo i prodotti regolari in magazzino e possiamo gestire gli ordini urgenti.
D: Qual è la tua garanzia?
R: Dipende dai diversi prodotti, abbiamo 1 anno di garanzia per il cavo di connessione dalla consegna, ma siamo responsabili solo per i danni non artificiali. Per danni artificiali, possiamo ripararlo gratuitamente, il trasporto sarà pagato al tuo fianco.
D: Qual è il tuo imballaggio?
A: Pacchetto standard di esportazione internazionale. Se avete bisogno di stampare il vostro logo sull'imballaggio, fatecelo sapere prima di quotare.
D: potete offrire OEM/ODM?
R: Sì, possiamo. Tutti i prodotti accettano OEM/ODM. Possiamo firmare l'accordo di riservatezza.
D: Posso avere un campione?
R: Dipende da quali prodotti. Campione gratuito fornito sotto $ 10. Il trasporto sarà pagato dall'acquirente prima della consegna.
D: Come posso ordinare?
R: 1. Inviaci posta o richieste con il nome del prodotto, le specifiche e la quantità. Fornisci il tuo indirizzo di ricezione se hai bisogno del prezzo FOB, CIF, CFR.
2. Offriremo il nostro preventivo con tempi di consegna.
3. Dopo la conferma del preventivo, invieremo un PI con il nostro conto bancario.
4. La produzione verrà organizzata dopo il pagamento ricevuto.
5. Conferma il destinatario con te prima della consegna.
6. Il numero di tracciamento verrà fornito dopo la consegna.
2. Offriremo il nostro preventivo con tempi di consegna.
3. Dopo la conferma del preventivo, invieremo un PI con il nostro conto bancario.
4. La produzione verrà organizzata dopo il pagamento ricevuto.
5. Conferma il destinatario con te prima della consegna.
6. Il numero di tracciamento verrà fornito dopo la consegna.
D: Qual è il termine di pagamento?
A: T/T, Western Union, Paypal, MoneyGram contemporaneamente. Per importi elevati è possibile versare il 50% di deposito anticipato e il 50% di saldo prima della consegna.
Nota aggiuntiva:Con lo stesso standard di qualità, se potessi ottenere un prezzo migliore dal mercato, TAKFLY potrebbe anche supportarti lo stesso prezzo. 3 anni di esperienza lavorativa nel settore della fibra ottica, è onorato di essere il tuo assistente di prodotto professionale.
