LGX Box PLC Splitter ️ Impressione standardizzata da 1×2 a 2×64, compatibile con connettori SC/LC
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$17.66 ~ US$70.63/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Evidenziare: | LGX Box PLC Splitter SC/LC compatibile,Splitter PLC a fibra ottica da 1×2 a 2×64,Splitter PLC per impronta standardizzata LGX Box |
||
|---|---|---|---|
Descrizione di prodotto

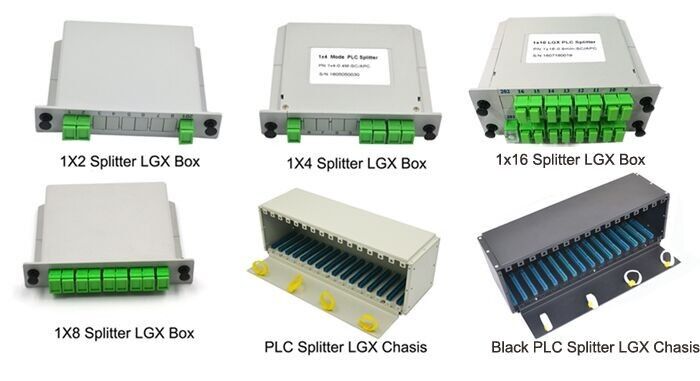

Splitter LGX Box PLC – Ingombro standardizzato da 1×2 a 2×64
Compatibile con connettori SC/LC per telai di distribuzione in fibra, armadi per connessioni incrociate ottiche e sottorack ODF.
Panoramica del prodotto
La scatola LGX fornisce un alloggiamento standardizzato in metallo/plastica per divisori ottici PLC, che copre rapporti di divisione da 1×2 a 2×64. Disponibili con connettori SC o LC (simplex/duplex) per soddisfare le vostre esigenze specifiche.
Dimensioni del pacchetto rispetto al rapporto di suddivisione
Dimensioni standard della scatola LGX (L × P × A, in mm):
| Rapporto di divisione | Tipo di connettore | Lunghezza × Larghezza × Altezza (mm) |
|---|---|---|
| 1×2 | SC/LC | 130×100×25 |
| 1×4 | SC/LC | 130×100×25 |
| 1×8 | SC/LC | 130×100×25 |
| 1×16 | SC/LC | 130×100×50 |
| 1×32 | LC | 130×100×50 |
| 1×32 | SC | 130×100×102 o 267×100×50 |
| 1×64 | LC | 130×180×102 |
| 1×64 | SC | 130×100×205 |
| 2×2 | SC/LC | 130×100×25 |
| 2×4 | SC/LC | 130×100×25 |
| 2×8 | SC/LC | 130×100×25 |
| 2×16 | SC/LC | 130×100×50 |
| 2×32 | LC | 130×100×50 |
| 2×32 | SC | 130×100×102 |
| 2×64 | LC | 130×100×50 |
Note:
• Le dimensioni sono tipiche delle abitazioni semplici; possono esistere leggere variazioni dovute al percorso interno della fibra
• Per la versione 1×32 SC, due dimensioni esterne disponibili per adattarsi a diverse profondità di cestello o vassoio
• Tutte le scatole LGX sono dotate di fori di montaggio standard compatibili con i tradizionali vassoi ODF
• Le dimensioni sono tipiche delle abitazioni semplici; possono esistere leggere variazioni dovute al percorso interno della fibra
• Per la versione 1×32 SC, due dimensioni esterne disponibili per adattarsi a diverse profondità di cestello o vassoio
• Tutte le scatole LGX sono dotate di fori di montaggio standard compatibili con i tradizionali vassoi ODF
Prestazioni ottiche misurate
Dati di misurazione di fabbrica per splitter PLC a modalità singola 1×4, 1×8 e 1×16:

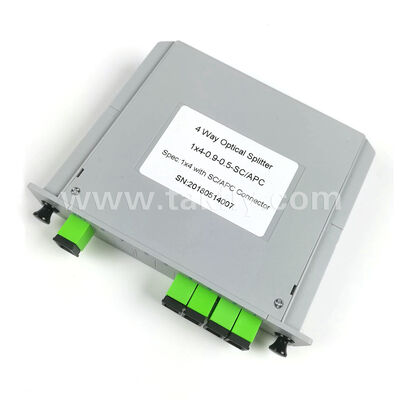

Splitter PLC monomodale 1×4
| Lunghezza d'onda operativa | 1260-1650 nm |
| Codice prodotto | 1x4-PLC-0-9-0.5-SA |
| Tipo di fibra | G.657A con tubo sciolto Φ0,9 mm |
| Tipo di connettore | SC/APC |
| Temperatura operativa | Da -40 ℃ a +85 ℃ |
| Perdita di inserzione | MASSIMO 7,2 dB |
| PDL | MASSIMO 0,2 dB |
| Perdita di ritorno | ≥55dB |
Splitter PLC monomodale 1×8
| Lunghezza d'onda operativa | 1260-1650 nm |
| Codice prodotto | 1x8-PLC-0.9-0.5-SA |
| Tipo di fibra | G.657A con tubo sciolto Φ0,9 mm |
| Tipo di connettore | SC/APC |
| Temperatura operativa | Da -40 ℃ a +85 ℃ |
| Perdita di inserzione | MASSIMO 10,5dB |
| PDL | MASSIMO 0,2 dB |
| Perdita di ritorno | >55dB |

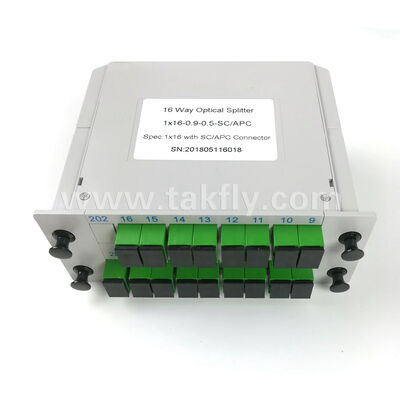

Splitter PLC monomodale 1×16
| Lunghezza d'onda operativa | 1260-1650 nm |
| Codice prodotto | 1-16-PLC-0.9-0.5-SA |
| Tipo di fibra | G.657A con tubo sciolto Φ0,9 mm |
| Tipo di connettore | SC/APC |
| Temperatura operativa | Da -40 ℃ a +85 ℃ |
| Perdita di inserzione | MASSIMO 13,0 dB |
| PDL | MASSIMO 0,25dB |
| Perdita di ritorno | ≥55dB |
Materiali e specifiche ambientali
- Materiale dell'alloggiamento:Acciaio laminato a freddo (rivestimento nero) o ABS ignifugo (opzionale)
- Tipo di fibra:G.657A1 / G.652D (disponibile insensibile alla piegatura)
- connettori:SC/APC, SC/UPC, LC/APC, LC/UPC (specificare al momento dell'ordine)
- Lunghezza della treccia:Standard 0,5 m / 1,0 m / 1,5 m, personalizzabile
- Temperatura operativa:Da -40 ℃ a +85 ℃
- Temperatura di conservazione:Da -40 ℃ a +85 ℃
- Umidità:≤95% (senza condensa)
Applicazioni tipiche
- Integrazione del sub-rack ODF- Compatibilità con inserimento diretto con i pannelli patch LGX da 19 pollici
- Armadi per crossconnect ottici- Suddivisione del numero di porte elevato nei nodi FTTx esterni
- Centri dati- Distribuzione delle fibre ad alta densità
- Centrali CATV- Suddivisione del segnale trasmesso
Opzioni di personalizzazione
- Tipo e lucidatura del connettore (APC/UPC)
- Lunghezza del codino e colore della fibra
- Tipo di fibra (G.657A2, OM3 multimodale)
- Colore dell'alloggiamento ed etichettatura serigrafata
Domande frequenti
Domande frequenti sul prodotto
Q1: Qual è lo scopo di uno splitter PLC 1×128?
A1: divide un segnale ottico in ingresso in 128 segnali in uscita di uguale potenza. Comunemente utilizzato nelle reti FTTH/PON su larga scala e nei sistemi di distribuzione ottica CATV.
Q2: Qual è la perdita di inserzione tipica per uno splitter 1×128?
A2: La perdita teorica è di circa 21,0 dB. La perdita di inserzione totale è ≤23,0 dB (tipica), con un massimo ≤26,0 dB secondo gli standard del settore.
Q3: questo splitter può essere utilizzato al contrario?
A3: Sì, gli splitter PLC sono dispositivi reciproci passivi. Possono combinare 128 segnali di ingresso in una fibra di uscita, ma tieni presente che la perdita combinata sarà elevata (≥21 dB).
D4: Quali tipi di connettori sono disponibili per il pannello di uscita?
R4: Le opzioni standard includono SC/APC (più comune per FTTH), SC/UPC, LC/UPC o FC/APC. Contattaci per confermare le interfacce connettore specifiche.
Q5: Quale altezza rack (U) richiede questo pannello?
R5: L'altezza del rack dipende dal design e dalla densità delle porte. Gli splitter 1×128 sono generalmente disponibili in altezze 2U, 3U o 4U. Contattaci per le dimensioni esatte.
Q6: Quanto è stabile la temperatura dello splitter negli armadi da esterno?
R6: Il dispositivo funziona da -40℃ a +85℃, rendendolo adatto per armadi esterni, locali centrali o uffici centrali non a temperatura controllata.
Q7: Quanti moduli splitter ci sono all'interno? Sono moduli 1×16 o 1×32 in cascata?
A7: Gli splitter 1×128 possono essere implementati con un singolo chip PLC ad alta uniformità o collegando in cascata moduli più piccoli. Contatta il nostro team di vendita per dettagli specifici sulla configurazione interna.
Q8: Qual è il periodo di garanzia?
R8: La garanzia standard è di 1 anno e copre i difetti non umani con riparazione gratuita per difetti di fabbricazione.
Q9: Posso ottenere un campione prima di ordinare all'ingrosso?
A9: Sì, forniamo campioni. Si prega di specificare i requisiti relativi al connettore e alla lunghezza della fibra.
Q10: Come pulire i connettori di uscita sui pannelli ad alta densità?
R10: Utilizzare detergenti con un solo clic o detergenti per cassette con adattatori appropriati (SC o LC). Il design del pannello frontale consente la pulizia individuale senza disturbare le fibre adiacenti.
Domande frequenti sull'azienda
Q1: sei un produttore?
R1: Sì, siamo un produttore e fornitore di soluzioni FTTH/soluzioni per data center con sede a Shenzhen, Cina, fondato nel 2000.
Q2: Qual è la quantità minima dell'ordine?
A2: Il MOQ può essere 1 pezzo, ma quantità maggiori ricevono prezzi più competitivi.
Q3: Fornite prezzi FOB?
R3: Sì. Spediamo via aerea (DHL, TNT, UPS, FEDEX) o via mare (spedizioni all'ingrosso). Forniamo preventivi FOB comprensivi di costi di spedizione e tempi di consegna.
Q4: qual è la qualità del prodotto?
A4: La nostra produzione segue gli standard IEC ed europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
Q5: qual è il tempo di consegna?
A5: Dipende dalla quantità e dal tipo di prodotto. Ponticelli in fibra: 2-3 giorni lavorativi fino a 5000 pezzi. Manteniamo scorte di prodotti regolari e gestiamo ordini urgenti.
Q6: qual è la tua confezione?
A6: Imballaggio standard internazionale per l'esportazione. Stampa logo personalizzato disponibile su richiesta.
Q7: Fornite servizi OEM/ODM?
A7: Sì, tutti i prodotti accettano ordini OEM/ODM. Possiamo firmare NDA.
Q8: Come ordinare?
A8: 1. Invia richiesta con le specifiche e la quantità del prodotto. 2. Forniamo un preventivo con tempi di consegna. 3. Conferma il preventivo e ricevi PI. 4. La produzione inizia dopo il pagamento. 5. Conferma le informazioni sul destinatario. 6. Ricevi il numero di tracciabilità dopo la spedizione.
Q9: Quali sono i metodi di pagamento?
A9: T/T, Western Union, PayPal, MoneyGram. Ordini di grandi dimensioni: deposito del 50%, saldo del 50% prima della spedizione.
Q10: Posso richiedere campioni?
A10: Campioni gratuiti disponibili per prodotti inferiori a $ 10. Spese di spedizione a carico dell'acquirente prima della spedizione.
Q11: Qual è la vostra politica di corrispondenza dei prezzi?
A11: Se trovi un prezzo migliore sul mercato con gli stessi standard di qualità, possiamo eguagliarlo.
