1×128 PLC con alto conteggio delle porte Splitter Rack Mount Patch Panel Ultra High Density Distribuzione FTTX
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$17.66 ~ US$70.63/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Evidenziare: | Montaggio del rack di divisione PLC a 128 porte,pannello di distribuzione FTTX ad alta densità,pannello di patch di divisione PLC in fibra ottica |
||
|---|---|---|---|
Descrizione di prodotto
1*128 Conteggio di porte elevato PLC Splitter Rack Mount Patch Panel
Nome del prodotto:1*128 PLC Rack Mount Splitter Patch Panel
Numero della parte:P-1128-RF-LA-Φ0.9-05-05
Configurazione:1 input * 128 output
Numero della parte:P-1128-RF-LA-Φ0.9-05-05
Configurazione:1 input * 128 output

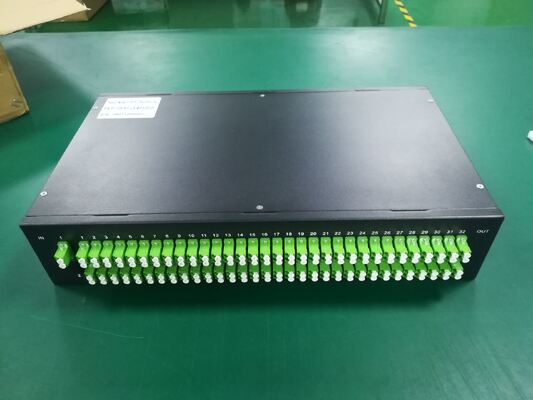

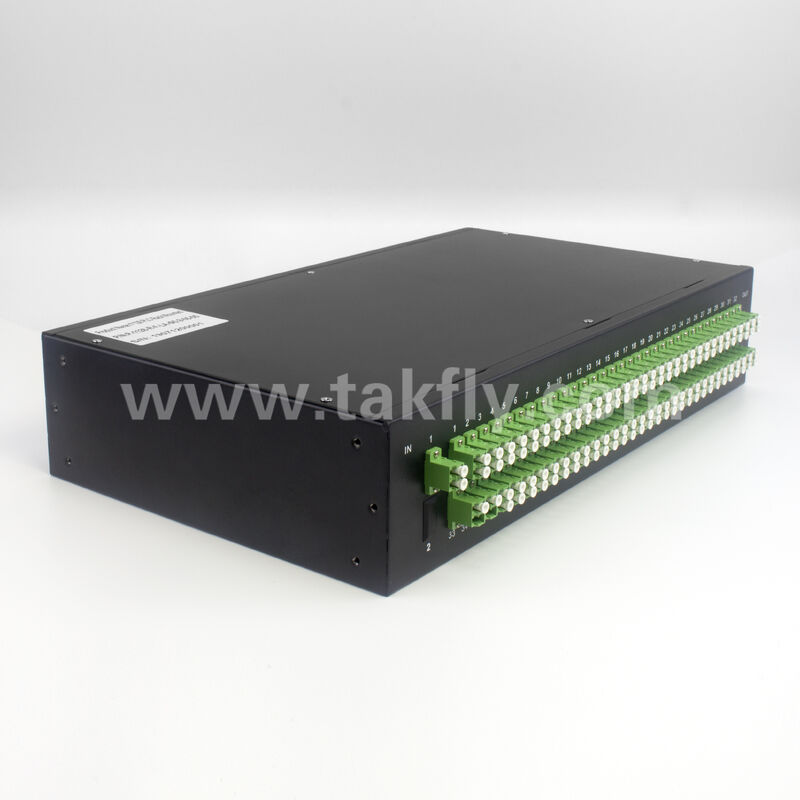

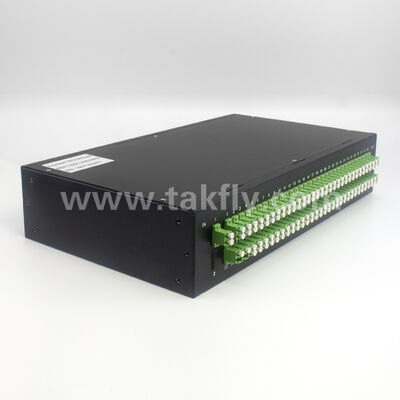

Questo pannello splitter PLC montato su rack integra un splitter di circuito di onde luminose planare 1*128 con un pannello di patch anteriore.L'unità è dotata di un involucro standard da 19 pollici (tipicamente 4U o 5U in altezza a seconda della densità della porta). La fibra di ingresso utilizza adattatori di connettore (come LC o SC), mentre le 128 fibre di uscita terminano sugli adattatori anteriori con pigtails o connettori a pannello da 0,9 mm. Progettato per uffici centrali FTTH / FTTX,capocciQuesta soluzione è ideale per la distribuzione di segnali ottici singoli a più utenti.
Specifiche di prestazione tipiche
| Parametro | Valore |
|---|---|
| Lunghezza d'onda operativa | 1260~1650 nm |
| Perdita di inserimento (massimo) | ≤ 23,0 dB (Tipico ≤ 21,5 dB) |
| Uniformità (Max) | ≤ 2,5 dB |
| Perdite dipendenti dalla polarizzazione | ≤ 0,5 dB |
| Risultato di perdita | ≥ 55 dB (connettore) |
| Direttiva | ≥ 55 dB |
| Temperatura di funzionamento | -40°C ~ +85°C |
| Temperatura di conservazione | -40°C ~ +85°C |
| Tipo di fibra | Input: 2,0 mm o 3,0 mm; Output: 0,9 mm pigtail |
| Tipo di connettore (input/output) | SC/APC, SC/UPC, LC/UPC o come specificato |
Caratteristiche meccaniche

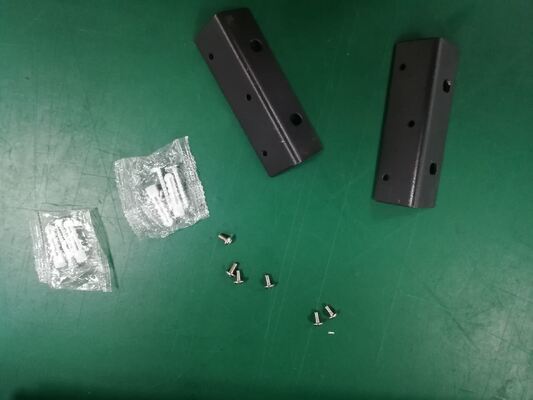

- Montaggio standard a scaffalatura da 19 pollici con connettori di uscita pre-terminati
- Pannello anteriore rimovibile per una facile pulizia e ispezione

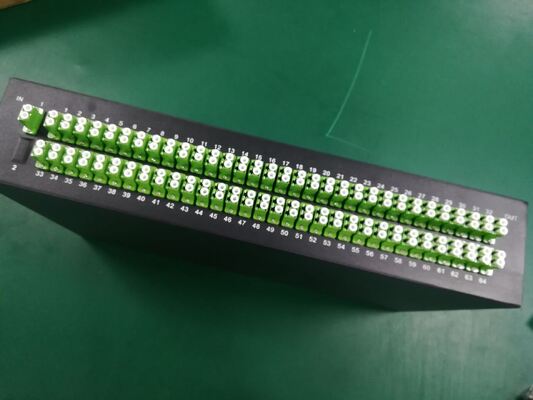

- Etichettatura chiara del porto da 1 a 128
- Scatto di fusione opzionale o kit di ventilazione per la gestione delle fibre
Caratteristiche chiave
- Lunghezza d'onda di funzionamento a banda larga
- Basse perdite di inserimento
- Basse perdite dipendenti dalla polarizzazione (PDL)
- Progettazione compatta
- Eccellente uniformità canale-canale
- Alta affidabilità e stabilità
Applicazioni
- Reti di telecomunicazione
- Sistemi PON
- FTTH (Fibra per la casa)
- Sistemi CATV
- Trasmissione video
Specifiche tecniche
Parametri delle prestazioni
| Parametro | Valore |
|---|---|
| lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D |
| Stabilità massima della temperatura (dB) | 0.5 (tipico 0.3) |
| Temperatura di funzionamento (°C) | -40 ~ +85 |
| Temperatura di conservazione (°C) | -40 ~ +85 |
1*N Performance dello splitter
| Tipo | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perdita massima di inserimento (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N Performance dello splitter
| Tipo | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perdita massima di inserimento (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL massimo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: tutte le misurazioni effettuate a temperatura ambiente, esclusi i connettori; perdita minima di ritorno per tutti i tipi: 55 dB.
Domande frequenti
Domande frequenti sul prodotto
Q1: Qual è lo scopo di uno splitter PLC 1*128?
A1: divide un segnale ottico di ingresso in 128 segnali di uscita di uguale potenza.Comunemente utilizzato nelle reti FTTH/PON su larga scala (una singola porta OLT per un massimo di 128 utenti) e nei sistemi di distribuzione ottica CATV.
D2: Qual è la perdita di inserimento tipica per uno splitter 1*128?
A2: La perdita teorica è di circa 21,0 dB. Includendo la perdita aggiuntiva e la perdita del connettore, la perdita totale di inserimento è ≤ 23,0 dB (tipico), con un massimo di ≤ 26,0 dB secondo le norme del settore.
D3: Questo divisore può essere utilizzato al contrario?
R3: Sì, i splitter PLC sono dispositivi reciproci passivi. Possono combinare 128 segnali di ingresso in una fibra di uscita,ma si noti che la perdita combinata sarà elevata (≥ 21 dB) e che le riflessioni inverse devono essere controllate.
D4: Quali tipi di connettori sono disponibili per il pannello di uscita?
A4: Le opzioni standard includono SC/APC (più comuni per FTTH), SC/UPC, LC/UPC o FC/APC. Contattaci per confermare le interfacce di connettore specifiche per le tue esigenze.
D5: Quale altezza di scaffale (U) richiede questo pannello?
A5: L'altezza del rack dipende dalla progettazione e dalla densità delle porte.
Q6: Quanto è stabile la temperatura del divisore in armadi esterni?
A6: Il dispositivo funziona da -40°C a +85°C, quindi è adatto per armadi esterni, stanze di testa o uffici centrali senza controllo di temperatura.
Q7: Quanti moduli splitter ci sono all'interno?
A7: I splitter 1*128 possono essere realizzati con un singolo chip PLC ad alta uniformità o con moduli più piccoli in cascata.
Q8: Qual è il periodo di garanzia?
R8: La garanzia standard è di 1 anno, che copre i difetti non umani con riparazione gratuita per i difetti di fabbricazione.
Q9: Posso ottenere un campione prima di ordinare in massa?
A9: Sì, forniamo campioni. Si prega di specificare i requisiti di lunghezza del connettore e della fibra.
Q10: Come pulire i connettori di uscita su pannelli ad alta densità?
A10: utilizzare detergenti a un clic o cassette con adattatori appropriati (SC o LC).
Domande frequenti delle aziende
D1: Lei è un produttore?
R1: Sì, siamo un produttore e fornitore di soluzioni FTTH / data center con sede a Shenzhen, Cina, fondata nel 2000.
Q2: Qual è la quantità minima di ordine?
A2: il MOQ può essere di 1 pezzo, ma le quantità maggiori ricevono prezzi più competitivi.
Q3: Fornisce prezzi FOB?
A3: Sì. Spediamo via aerea (DHL, TNT, UPS, FEDEX) o via mare (spedizioni in blocco). Forniamo preventivi FOB compresi i costi di spedizione e i tempi di consegna.
Q4: Qual è la qualità del prodotto?
A4: La nostra produzione segue gli standard IEC e europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
Q5: Qual è il vostro tempo di consegna?
A5: Dipende dalla quantità e dal tipo di prodotto. Fibra jumper: 2-3 giorni lavorativi per un massimo di 5000 pezzi. Manteniamo lo stock di prodotti regolari e gestire gli ordini urgenti.
Q6: Qual è la vostra confezione?
A6: imballaggio standard internazionale per l'esportazione, stampa del logo su richiesta.
D: Fornisci servizi OEM/ODM?
A7: Sì, tutti i prodotti accettano ordini OEM/ODM. Possiamo firmare NDA.
D8: Come ordinare?
A8: 1. Invia un'inchiesta con le specifiche e la quantità del prodotto. 2. Forniamo un preventivo con la tempistica di consegna. 3. Conferma il preventivo e ricevi PI. 4. La produzione inizia dopo il pagamento. 5.Conferma delle informazioni del destinatario. 6. ricevere il numero di tracciamento dopo la spedizione.
Q9: Quali sono i vostri metodi di pagamento?
A9: T/T, Western Union, PayPal, MoneyGram. Ordini di grandi dimensioni: deposito del 50%, saldo del 50% prima della spedizione.
D10: Posso richiedere dei campioni?
A10: campioni gratuiti disponibili per prodotti inferiori a 10$. Costi di spedizione a carico dell'acquirente prima della spedizione.
Q11: Qual è la vostra politica di corrispondenza dei prezzi?
R11: Se trovi un prezzo migliore sul mercato con gli stessi standard qualitativi, possiamo abbinarlo.
