Serie completa di splitter PLC da 1×2 a 1×32 – Chassis rack 1U per ufficio centrale
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$15.13 ~ US$57.35/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union, |
|
Informazioni dettagliate |
|||
| Evidenziare: | 1×32 PLC splitter rack chassis,PLC splitter in fibra ottica 1U,PLC splitter per ufficio centrale serie |
||
|---|---|---|---|
Descrizione di prodotto

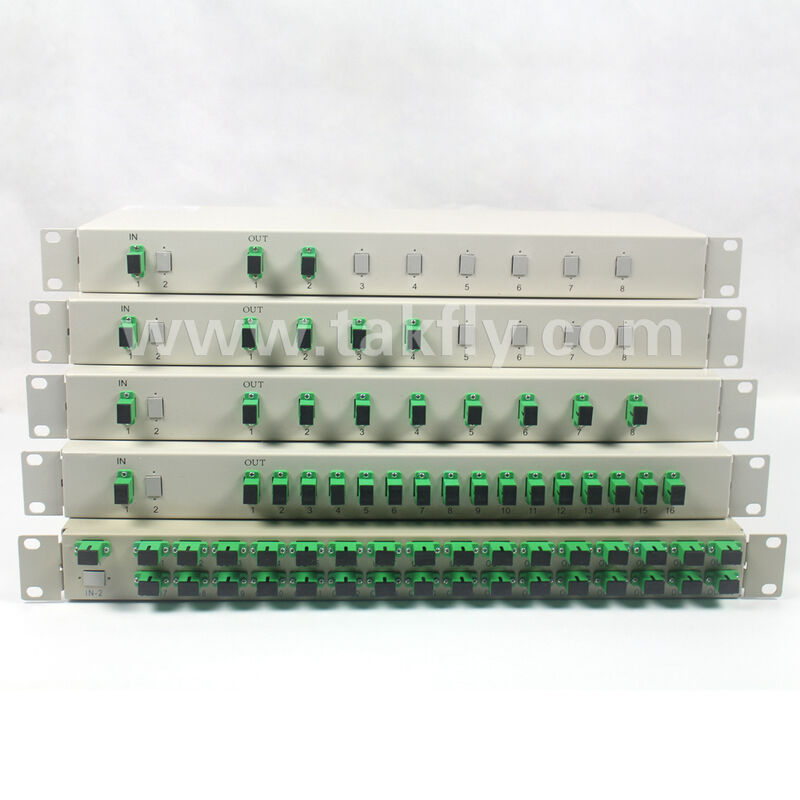

Serie completa da 1*2 a 1*32 PLC Splitter 1U Rack Chassis per ufficio centrale
Visualizzazione del prodotto

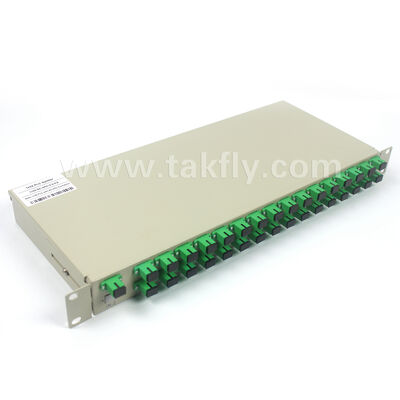

Questa serie di splitter ottici PLC montati su rack è dotata di un alloggiamento standard da 19 pollici da 1U, progettato per l'installazione centralizzata nei rack delle apparecchiature di telecomunicazione.Basato su circuito a onde luminose planare (PLC), i prodotti sono utilizzati per la distribuzione dell'energia ottica nelle reti di distribuzione ottica (ODN), supportando scenari di rete di accesso FTTH/FTTB.con interfaccia SC/APC unificata, adatto per la distribuzione di reti PON.
Specifiche fondamentali e elenco dei modelli
| Modello | Rapporto di divisione | Tipo di connettore | Specifica della coda di porcellino | Informazioni sull'etichetta |
|---|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2.0 mm, 0.5 m | 1*2 PLC Splitter / 1*2‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2.0 mm, 0.5 m | 1*4 PLC Splitter / 1*4‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2.0 mm, 0.5 m | 1*8 PLC Splitter / 1*8‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2.0 mm, 0.5 m | 1*16 PLC Splitter / 1*16-SC-APC-2.0-0.5 |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2.0 mm, 0.5 m | 1*32 PLC Splitter / 1*32-SC-APC-2.0-0.5 |
Nota:Nell'etichetta, "2.0‐0.5" indica una coda di 2,0 mm di diametro esterno, lunghezza 0,5 m. Il connettore SC/APC è verde con una faccia angolare, perdita di ritorno ≥ 55 dB, adatto a scenari di servizio misto CATV + dati.
Parametri tecnici
| Parametro | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| lunghezza d'onda di funzionamento (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Perdita di inserimento massima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformità massima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL (dB) massimo | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Perdita di ritorno (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Direttiva (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Temperatura di funzionamento (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura di conservazione (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Nota di tabella:I valori di perdita di inserimento, uniformità e PDL sono forniti dal costruttore (misurati a temperatura ambiente, non incluse le perdite dei connettori).La perdita di ritorno ≥ 55 dB è basata sulle prestazioni del connettore SC/APC (faccia terminale angolare)La lunghezza d'onda di funzionamento, la directività, la temperatura di funzionamento e la temperatura di stoccaggio sono conformi alle norme del settore (IEC 61753-2 e Telcordia GR-1209/1221).Per i dati dettagliati di prova dei prodotti spediti, si rimanda al rapporto di ispezione che accompagna ogni consegna.
Caratteristiche del prodotto
Tecnologia e prestazioni
- Sulla base della tecnologia del circuito a onde luminose planare (PLC), uniformità di divisione ≤ 0,5 dB (tipica)
- Insensibile alle lunghezze d'onda, supporta la coesistenza di EPON, GPON e XGS-PON
- Perdita di inserimento stabile, superiore ai tradizionali splitter FBT
Montaggio e protezione
- Cassa di montaggio standard da 19 pollici per rack 1U, adatta a tutti i rack standard per telecomunicazioni
- Carcasse di acciaio laminato a freddo con rivestimento antistatico
- Facilita la gestione centralizzata, il cablaggio e la manutenzione negli uffici centrali
Interfaccia e compatibilità
- Connettore verde SC/APC unificato, faccia finale angolare garantisce una bassa perdita di ritorno
- Specificità standardizzata per la coda di porcellana (2,0 mm, 0,5 m), compatibile con le apparecchiature OLT tradizionali e le cornici di distribuzione ottica (ODF)
- Supporta un rapido inserimento/rimozione e la localizzazione dei guasti
Copertura completa
- Matrice del rapporto di divisione completa da 1*2 a 1*32
- Risponde ai diversi requisiti di divisione da piccoli nodi a grandi uffici centrali
Applicazioni tipiche
Reti di accesso a banda larga FTTH di vettore
Distribuzione di un singolo segnale OLT a più terminali ONT degli abbonati.
Reti ibride in fibra di coassido HFC
La bassa perdita di ritorno dell'interfaccia SC/APC garantisce la qualità del segnale video CATV. Supporta la fornitura simultanea di dati + servizi di trasmissione.
Reti private aziendali / reti del campus
Utilizzato per la divisione del segnale del collegamento in fibra, la ridondanza del servizio e l'espansione della larghezza di banda.
Dimensioni meccaniche e ambiente
| Articolo | Specificità |
|---|---|
| Tipo di camera | Montaggio a scaffale da 19 pollici |
| Dimensioni dell'alloggiamento (W*D*H) | 483*250*44,5 mm (tipico) |
| Materiale di custodia | Acciaio laminato a freddo, rivestimento antistatico |
| Metodo di montaggio | Fabbricazione a partire da prodotti della voce 8528 |
| Temperatura di funzionamento | -40°C ~ +85°C |
| Temperatura di conservazione | -40°C ~ +85°C |
| Umidità relativa | ≤ 95% (non condensante) |
Informazioni sull'ordine
| Modello | Rapporto di divisione | Collegamento | Specifica della coda di porcellino |
|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2.0 mm, 0.5 m |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2.0 mm, 0.5 m |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2.0 mm, 0.5 m |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2.0 mm, 0.5 m |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2.0 mm, 0.5 m |
Commenti:lunghezze di coda personalizzate (ad esempio, 1,0 m, 1,5 m) disponibili su richiesta. Opzioni di connettore: SC/UPC, LC/APC, ecc. Si prega di specificare al momento dell'ordine.
Domande frequenti
D: Lei è un produttore?
R: Sì, siamo un produttore e fornitore di soluzioni FTTH / data center con sede a Shenzhen, Cina, fondato nel 2000.
D: Qual è il vostro MOQ?
R: Il MOQ può essere di 1 pezzo, ma i prezzi diventano più competitivi con quantità maggiori.
D: Può indicare il prezzo FOB?
R: Sì. Forniamo via aerea (DHL, TNT, UPS, FEDEX) o via mare per grandi quantità. Forniamo preventivi con tempi di spedizione e consegna in base alle vostre esigenze dettagliate.
D: Com'è la vostra qualità?
R: La nostra produzione segue gli standard IEC e europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
D: Qual e' il tempo di consegna?
R: Dipende dalla quantità e dal tipo di prodotto. Cavi di patch in fibra ottica: 2-3 giorni lavorativi per un massimo di 5.000 pezzi. Abbiamo in magazzino prodotti regolari e accogliamo ordini urgenti.
D: Qual è la garanzia?
R: 1 anno di garanzia per i cordoni di patch (danno non artificiale). Per danni artificiali, forniamo riparazioni gratuite con il cliente che copre i costi di trasporto.
D: Cosa hai in valigia?
R: confezionamento standard internazionale per l'esportazione, stampa del logo su richiesta.
D: Puoi offrire OEM/ODM?
R: Sì, tutti i prodotti accettano OEM/ODM. Possiamo firmare accordi di riservatezza.
D: Posso avere un campione?
R: campioni gratuiti disponibili per prodotti sotto i 10 dollari.
D: Come posso ordinare?
A: 1. Invia inchiesta con le specifiche del prodotto e la quantità. 2. Forniamo un preventivo con il tempo di consegna. 3. Conferma il preventivo e ricevi PI. 4. La produzione inizia dopo il pagamento. 5.Conferma dei dati del destinatarioricevere il numero di tracciamento dopo la consegna.
D: Qual è il termine di pagamento?
A: T/T, Western Union, Paypal, . Per grandi quantità: deposito del 50%, saldo del 50% prima della consegna.
Con gli stessi standard di qualità, se trovate prezzi migliori altrove, TAKFLY può corrispondere.
