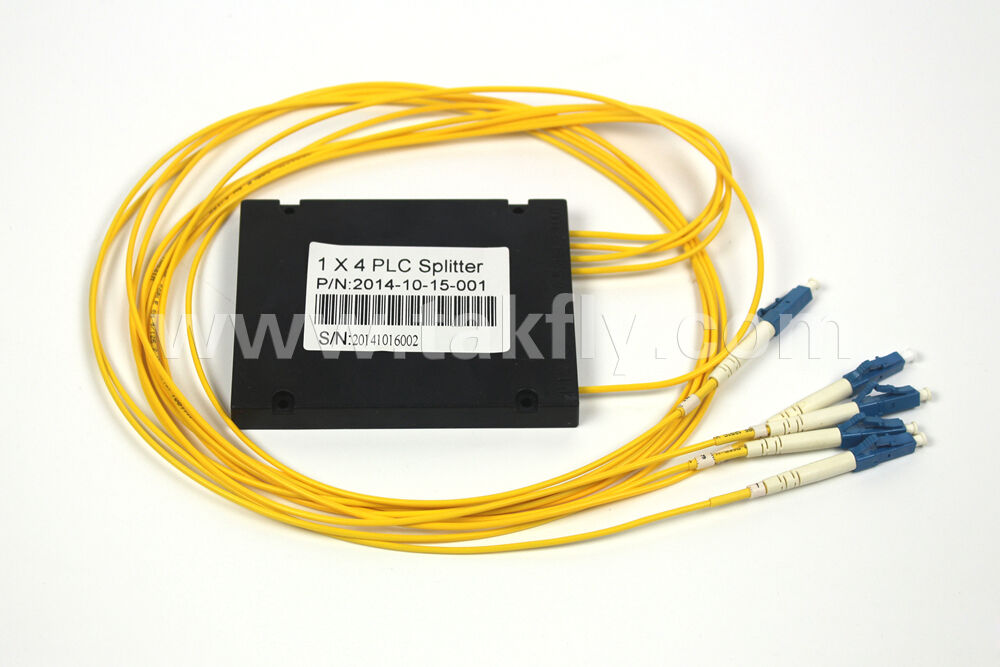

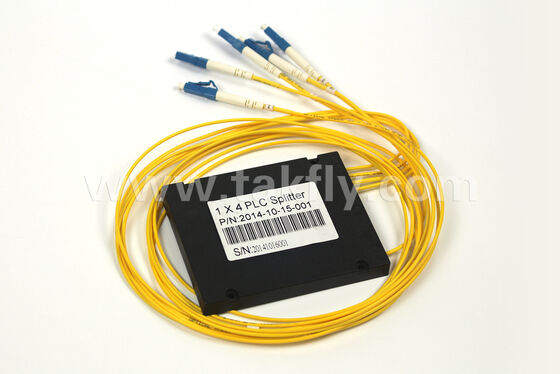

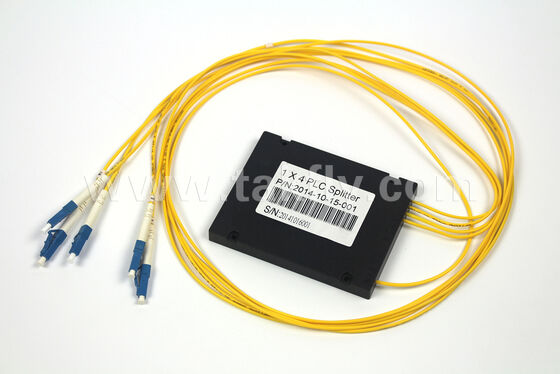

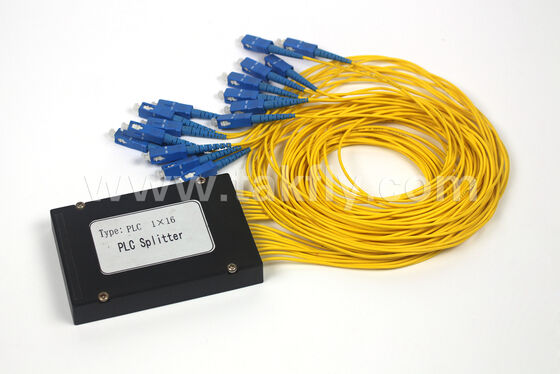

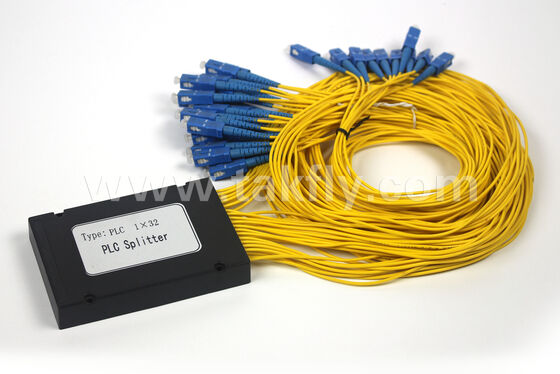

Versatile ABS Box PLC Splitter da 1×2 a 1×64, bassa perdita, ampia temperatura, personalizzabile
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$2.2 ~ US$36/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Evidenziare: | Splitter PLC ABS da 1×2 a 1×64,Splitter a bassa perdita in fibra ottica,Splitter PLC a larga temperatura |
||
|---|---|---|---|
Descrizione di prodotto
Panoramica del prodotto
Questa serie di splitter PLC è alloggiata in scatole di plastica ABS o scatole di metallo, progettate per punti di distribuzione FTTH/FTTx, armadi per connessioni incrociate ottiche e scatole terminali di abbonati dove lo spazio è limitato. I moduli possono essere forniti con o senza connettori preterminati e supportano lunghezze di pigtail e tipi di fibra personalizzati.
Tipi e dimensioni della confezione
Tutte le dimensioni sono in millimetri (L × P × A) per i moduli con pigtail di ingresso/uscita (connettori non inclusi nelle dimensioni).
Dimensioni serie 1×N
| Tipo di pacchetto | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Scatola metallica di base | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Scatola metallica mini modulo | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Scatola di plastica del modulo (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Dimensioni serie 2×N
| Tipo di pacchetto | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Scatola metallica di base | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Scatola metallica mini modulo | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Scatola di plastica del modulo (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Nota:Le dimensioni si riferiscono solo al corpo del modulo; lunghezze dei codini e connettori non inclusi. Le scatole in plastica ABS sono generalmente bianche o nere con grado ignifugo UL94 V-0. Le scatole metalliche sono realizzate in acciaio con rivestimento antiruggine.
Parametri tecnici
Parametri di prestazione ottica applicabili a tutti i tipi di confezione (scatola in ABS o scatola di metallo) per i corrispondenti rapporti di suddivisione.
| Parametro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lunghezza d'onda operativa (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Massimo. Perdita di inserzione (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Massimo. Uniformità (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Massimo. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Perdita di ritorno (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Direttività (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Temperatura operativa (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura di stoccaggio (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Note:Perdita di inserzione, uniformità e valori PDL misurati a temperatura ambiente, perdite del connettore escluse. Perdita di ritorno ≥ 55 dB in base alle prestazioni del connettore SC/APC. Direttività, temperatura operativa e temperatura di stoccaggio sono conformi alla norma IEC 61753-2 e Telcordia GR-1209/1221.
Caratteristiche del prodotto
- Tecnologia PLC- Basato su un circuito planare di onde luminose, che fornisce una suddivisione uniforme e una bassa perdita di inserzione
- Molteplici opzioni di pacchetto- Scatola in plastica ABS (leggera, economico) o scatola in metallo (maggiore resistenza meccanica)
- Dimensioni compatte- Adatto per involucri con spazio limitato come FDT, ODC e scatole terminali di abbonato
- Ampia temperatura operativa- Da -40℃ a +85℃, adatto sia per applicazioni interne che esterne
- Conformità agli standard- Conforme a IEC 61753-2, RoHS e Telcordia GR-1209/1221
Opzioni di personalizzazione
Tutti i moduli box in ABS e box metallici supportano le seguenti personalizzazioni (specificare al momento dell'ordine):
| Articolo personalizzabile | Opzioni disponibili |
|---|---|
| Tipo di connettore sui pigtail di ingresso/uscita | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC o nessun connettore (fibra nuda) |
| Lunghezza della treccia | 0,5 m, 1,0 m, 1,5 m, 2,0 m o come richiesto |
| Tipo di fibra | G.652D, G.657A1 (insensibile alla piegatura), G.657A2 |
| Conteggio fibre in ingresso/uscita | 1×N o 2×N con etichettatura della porta specificata |
| Colore scatola in ABS | Codice RAL bianco, nero o personalizzato |
| Classificazione ignifuga | UL94 V-0 (standard per scatole in ABS) |
Applicazioni tipiche
- Distribuzione FTTH/FTTx- Installato in terminali di distribuzione in fibra, custodie per terminali di rete ottica o scatole per montaggio a parete
- Reti CATV- Suddivisione dei segnali broadcast nelle architetture HFC
- Reti locali (LAN)- LAN ottica passiva per campus aziendali
- Interconnessione del data center- Suddivisione a basse perdite per il monitoraggio o percorsi di ridondanza
Esempio di ordinazione
| Rapporto di divisione | Tipo di pacchetto | Connettore (ingresso/uscita) | Lunghezza della treccia | Tipo di fibra |
|---|---|---|---|---|
| 1×8 | Scatola in plastica ABS | SC/APC | 1,0 m | G.657A1 |
Formato del codice di ordinazione (esempio):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Per una tabella completa dei codici di ordinazione, contattateci.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Per una tabella completa dei codici di ordinazione, contattateci.
