100Gb/s QSFP28 a 4x SFP28 Breakout Active Optical Cable AOC Cable Fast Data Transfer
Dettagli:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |

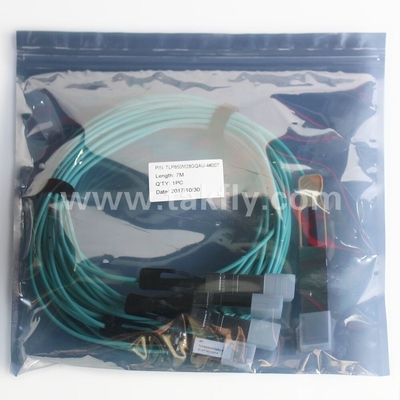

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| Evidenziare: | Cable AOC da 100 Gb/s QSFP28 a 4x SFP28,4x cavo ottico attivo SFP28 Breakout,Cable AOC QSFP28 da 100 Gb/s |
||
|---|---|---|---|
Descrizione di prodotto

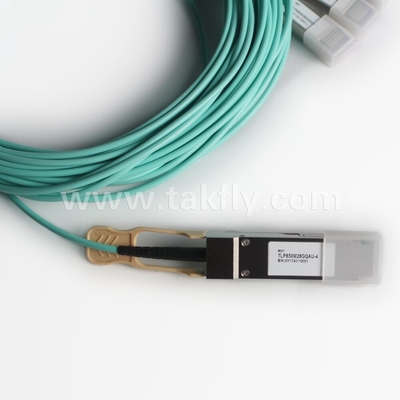

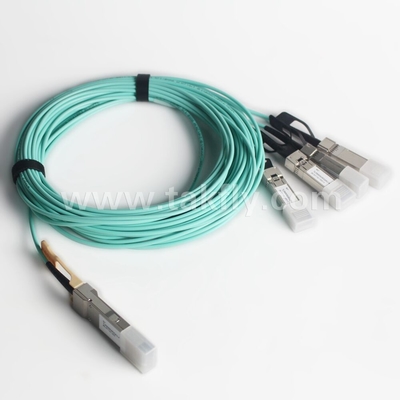

- Questo prodotto è un cavo ottico attivo parallelo (AOC) ad alta velocità di trasmissione dati, per superare il limite di larghezza di banda dei tradizionali cavi in rame.L'AOC è terminato con un modulo QSFP28 ad una estremità e quattro moduli SFP28 all'altra. Con il terminale QSFP28, offre 4 canali di trasmissione dei dati indipendenti e 4 canali di ricezione dei dati tramite fibre a nastro multimodo, ciascuno in grado di funzionare a 25Gb/s.

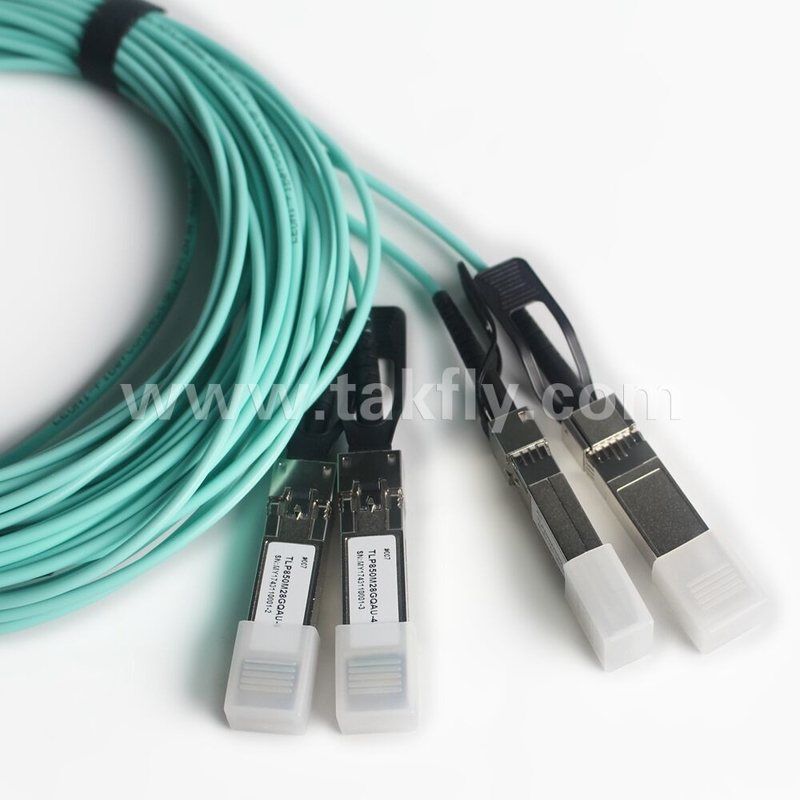

- Il nastro di fibra si estende quindi a quattro cavi di fibra, ciascuno dei quali termina con un modulo SFP28.una velocità di trasmissione aggregata di dati di 100 Gb/s su una trasmissione fino a 100 m può essere raggiunta con questo prodotto, per supportare lo scambio di dati di calcolo ultra veloce.
- Il prodotto è progettato con fattore di forma, connessione ottica/elettrica in base ai QSFP28 e SFP28 Multi-Source Agreements (MSA).È stato progettato per rispondere alle condizioni di funzionamento esterne più dure, compresa la temperatura., l'umidità e le interferenze EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideI segnali ottici si propagano prima attraverso 4 vie di trasmissione di dati ottici nelle fibre a nastro multimodo e poi attraverso quelle dei 4 cavi di fibra a doppio nucleo separati.Sono quindi catturati dai diodi fotovoltaici all'interno dei ricevitori dei moduli 4 SFP28 all'altra estremitàI segnali ottici vengono convertiti in segnali elettrici, che vengono emessi dai ricevitori dei 4 moduli SFP28 singolarmente.
-
In direzione inversa, ciascuno dei 4 moduli SFP28 converte il segnale di ingresso elettrico in un segnale ottico da un VCSEL azionato all'interno del modulo sul lato del trasmettitore.I 4 segnali ottici si propagano prima attraverso le altre vie di trasmissione dei 4 cavi di fibra a doppio nucleo separati e poi attraverso quelli delle fibre a nastro multimodoI segnali ottici vengono convertiti in segnali elettrici paralleli e rilasciati.il terminale QSFP28 del cavo ha 8 porte, 4 per la trasmissione dei dati e 4 per la ricezione dei dati, per fornire una velocità di scambio di dati complessiva di 100 Gb/s, mentre ciascuno dei 4 terminali SFP28 all'altra estremità dispone di 2 porte,1 per la trasmissione e 1 per la ricezione dei dati, per fornire una velocità di scambio di dati di 25 Gb/s.
- Per alimentare questo prodotto è necessaria una sola alimentazione da +3,3 V. Entrambi i pin di alimentazione VccTx e VccRx sono collegati internamente e devono essere applicati contemporaneamente.Secondo le specifiche MSA, il modulo offre 7 pin di controllo hardware a bassa velocità (compresa l'interfaccia seriale a 2 fili): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL e IntL.
- Module Select (ModSelL) è un pin di input. Quando tenuto basso dall'host, questo prodotto risponde a comandi di comunicazione seriale a 2 fili.Il ModSelL consente l'utilizzo di questo prodotto su un singolo bus di interfaccia a 2 fili.
-
L'orologio seriale (SCL) e i dati seriali (SDA) sono necessari per l'interfaccia di comunicazione del bus seriale a 2 fili e consentono all'host di accedere alla mappa di memoria QSFP28.
-
Il pin ResetL consente un reset completo, riportando le impostazioni al loro stato predefinito, quando un livello basso sul pin ResetL viene mantenuto per più tempo della lunghezza minima dell'impulso.Durante l'esecuzione di un reset l'host deve ignorare tutti i bit di stato fino a quando non indica il completamento dell'interruzione del resetIl prodotto lo indica inviando un segnale IntL (Interrupt) con il bit Data_Not_Ready negato nella mappa di memoria.Si noti che al potere (compreso l'inserimento caldo) il modulo dovrebbe pubblicare questo completamento di interruzione di reset senza richiedere un reset.
-
Il pin Low Power Mode (LPMode) viene utilizzato per impostare il consumo energetico massimo del prodotto al fine di proteggere gli host che non sono in grado di raffreddare i moduli ad alta potenza.se tali moduli vengono inseriti accidentalmente.
-
Modulo presente (ModPrsL) è un segnale locale della scheda host che, in assenza di un prodotto, viene normalmente esteso al host Vcc.si completa il percorso di terra attraverso una resistenza sulla scheda host e afferma il segnale. Il ModPrsL indica quindi la sua presenza impostando il ModPrsL su uno stato Low .
-
Interrompere (IntL) è un pin di uscita. ?? Low?? indica un possibile guasto operativo o uno stato critico per il sistema host.L'host identifica la fonte dell'interruzione utilizzando l'interfaccia seriale a 2 fili. Il pin IntL è un'uscita di collettore aperto e deve essere tirato alla tensione Vcc Host sulla scheda Host.
- L'interfaccia elettrica del modulo SFP28 è conforme alle specifiche elettriche SFI..Il modulo fornisce la terminazione differenziale e riduce la conversione differenziale in modalità comune per una terminazione del segnale di qualità e un basso EMI.SFI opera in genere su 200 mm di materiale FR4 migliorato o fino a circa 150 mm di FR4 standard con un connettore.
-
Il trasmettitore converte dati elettrici PECL o CML seriali a 25Gbit/s in dati ottici seriali.Logic 1 o nessuna connessione su questo pin disabiliterà il laser da trasmettere. La logica di questo pin fornisce un funzionamento normale.Il trasmettitore ha un circuito interno di controllo automatico della potenza (APC) per garantire una potenza ottica costante attraverso le variazioni di tensione di alimentazione e temperatura. Viene fornito un Transmit Fault (Tx_Fault) compatibile con il collettore aperto.indica che il trasmettitore del modulo ha rilevato una condizione di guasto legata al funzionamento o alla sicurezza del laser. Il contatto di uscita TX_Fault è un drenaggio/collettore aperto e deve essere tirato verso il Vcc_Host nell'host con una resistenza nell'intervallo 4,7-10 kΩ. TX_Disable è un contatto di ingresso del modulo.Quando TX_Disable viene impostato in alto o lasciato aperto, l'uscita del trasmettitore del modulo SFP28 deve essere disattivata. Questo contatto deve essere tirato fino a VccT con una resistenza da 4,7 kΩ a 10 kΩ
-
Il ricevitore converte i dati ottici seriali a 25Gbit/s in dati elettrici seriali PECL/CML.Rx_LOS quando elevato indica un livello di segnale ottico inferiore a quello specificato nella norma pertinente. Il contatto Rx_LOS è un'uscita a scarico/collettore aperto e deve essere tirato fino a Vcc_Host nell'host con una resistenza nell'intervallo 4,7-10 kΩ, o con una terminazione attiva.Si raccomanda il filtraggio dell'alimentazione sia per il trasmettitore che per il ricevitoreIl segnale Rx_LOS è destinato ad indicare preliminarmente al sistema in cui è installato lo SFP28 che l'intensità del segnale ricevuto è inferiore al range specificato.Tale indicazione indica in genere cavi non installati, cavi rotti, o un trasmettitore disattivato, in difetto o spento all'estremità opposta del cavo.
- I moduli SFP28 sono collegati a caldo. Il collegamento a caldo si riferisce alla connessione o alla disconnessione di un modulo mentre la scheda ospitante è alimentata.Connessione migliorata a 8 mm di passo 20 posizione ad angolo retto specificata dalla SFF-8083, o connettore impilato con equivalente con prestazioni elettriche equivalenti.potenza, seguita da segnale.
|
Parametro
|
Il simbolo
|
Min.
|
Max.
|
Unità
|
Altre note
|
|
Temperatura di conservazione
|
TS
|
- Quaranta.
|
85
|
degC
|
|
|
Temperatura della cassa di funzionamento
|
TOP
|
0
|
70 |
degC
|
|
|
Tensione dell'alimentazione
|
V.CC
|
- Zero.5
|
3.6 |
V.
|
|
|
Umidità relativa (senza condensazione)
|
RH
|
0 | 85 |
%
|
|
Parametro
|
Il simbolo
|
Min.
|
Tipico
|
Max.
|
Unità
|
|
Temperatura della cassa di funzionamento
|
TOP
|
0
|
70
|
degC
|
|
|
Tensione dell'alimentazione
|
V.CC
|
3.135
|
3.3
|
3.465
|
V.
|
|
Tasso di trasmissione, per corsia (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Tasso di trasmissione (per ciascuna SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Tensione di ingresso di controllo elevata
|
2 |
Vcc
|
V.
|
||
|
Tensione di ingresso di controllo bassa
|
0 |
0.8
|
V.
|
