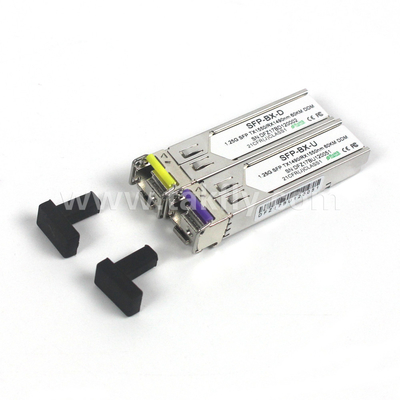

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Reach Tx1310nm/Rx1550nm
Dettagli:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-B3524-3LCD2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| lunghezza d'onda centrale: | 1450nm | Numero di porta: | 1x1 porte |
|---|---|---|---|
| Fase: | Fase doppia | Lunghezza della fibra: | 1 metro |
| Rapporto del separatore: | 98/2 | Dimensioni: | 3.5 mm x 25 mm x 25 mm |
| Tipo: | Componenti passive | Fibra: | Ciao 1060. |
| Temperatura di funzionamento: | -40°C a +85°C | Capacità di gestione della potenza: | Potere elevato |
| Collegamento: | FC APC a FC UPC | tipo di fibra: | Modalità singola |
| Intervallo di lunghezza d'onda: | 1310nm-1550nm | Wavelegth: | 850nm /1310nm |
| Applicazione: | Sistemi di comunicazione ottica | ||
| Evidenziare: | 1Trasmettitore bidirezionale SFP da.25 Gbps,Trasmettitore bidirezionale SFP Tx1310nm/Rx1550nm,MMF 2KM 1.25Gbps Trasmettitore SFP |
||

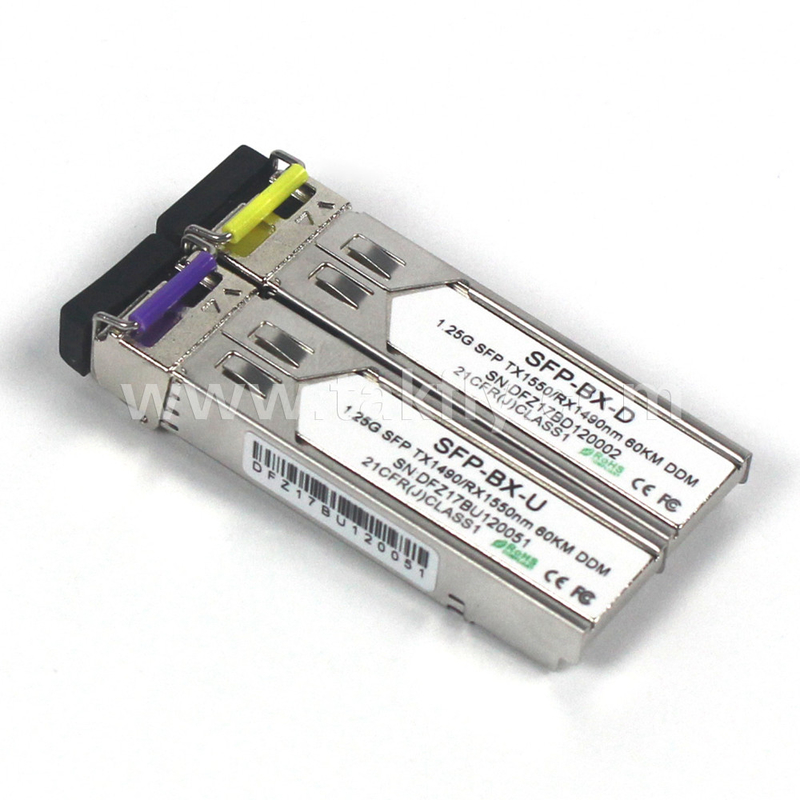

Descrizione di prodotto
I ricevitori SFP-BIDI sono moduli ad alte prestazioni ed economici che supportano un doppio tasso di dati di 1,25 Gbps/1,0625 Gbps e una distanza di trasmissione di 2 km con MMF.
Il ricevitore è composto da tre sezioni: un trasmettitore laser FP, un fotodiodo PIN integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU.Tutti i moduli soddisfano i requisiti di sicurezza laser di classe I.
I ricevitori sono compatibili con SFP Multi-Source Agreement (MSA) e SFF-8472.
- Sì.
Caratteristiche
️Operazione a doppia velocità di trasmissione di dati di 1,25 Gbps/1,063 Gbps
️Laser FP da 1310 nm e fotodetettore PIN per trasmissione a 2 km
️Conformi alle norme SFP MSA e SFF-8472 con contenitore LC simplex
️Monitoraggio diagnostico digitale:
️Calibrazione interna o esterna
️Compatibile con SONET OC-24-LR-1
️Compatibile con la RoHS
️+3,3V alimentazione singola
️Intervallo di temperatura della cassa di funzionamento:
️0 °C a +70 °C (commerciale)
️-40 °C a +85 °C (industria)
- Sì.
Applicazioni
️Gigabit Ethernet
️Canali di fibra
️Passare a Interfaccia di passaggio
️Applicazioni con backplane commutato
️Interfaccia router/server
️Altri sistemi di trasmissione ottica
- Sì.
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione | Vcc | - Zero.5 | 4.7 | V. |
| Temperatura di conservazione | T | - Quaranta. | + 85 | °C |
|
Temperatura di funzionamento del caso
|
TOP
|
0 | 70°C |
Caratteristiche elettriche (TOP = 0 a 70°C, VCC = da 3,15 a 3,60 Volt)
|
Parametro
|
Il simbolo
|
Min.
|
Tipologia
|
Max.
|
Unità
|
Giudice.
|
|
Tensione di alimentazione
|
Vcc
|
3.15 | 3.3 |
3.6
|
V. | |
|
Corrente di alimentazione
|
Ccc
|
185 |
280
|
mA
|
||
|
Trasmettitore
|
||||||
|
Impedenza differenziale di ingresso
|
Rin
|
100 |
Ω
|
1 | ||
|
Swing di ingresso dei dati a fine singolo
|
Vin, PP.
|
250 | 1200 |
mV
|
||
|
Trasmettere disattivare la tensione
|
malattie veneree |
Vcc1!3
|
Vcc
|
V. | ||
|
Trasmettere tensione attiva
|
VEN
|
Bovine
|
Vee + 0.8
|
V. | 2 | |
|
Trasmettere disabilitare il tempo di conferma
|
10 |
noi
|
||||
|
Ricevitore
|
||||||
|
Swing di uscita dei dati a singola estremità
|
Vout, pp.
|
250
|
800 |
mV
|
3 | |
|
Tempo di aumento della produzione dei dati
|
tr
|
100
|
175 |
ps
|
4 | |
|
Tempo di caduta dei dati in uscita
|
Tf
|
100
|
175 |
ps
|
4 | |
|
Fatto di perdita
|
Errore VLOS
|
Vcc ¥0.5
|
VccHOST
|
V. | 5 | |
|
LOS Normale
|
Norma VLOS |
Bovine
|
Vee + 0.5
|
V. | 5 | |
|
Rifiuto dell'alimentazione
|
PSR
|
100
|
mVpp
|
6 |
4. 20 ¢ 80 %
5. Perdita di segnale è LVTTL. La logica 0 indica il normale funzionamento; la logica 1 indica nessun segnale rilevato.
6La sensibilità del ricevitore è conforme alla modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato attraverso la rete di filtraggio dell'alimentazione raccomandata.
Caratteristiche ottiche
| Trasmettitore | ||||||
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Altre note |
|
Lunghezza d'onda operativa
|
λC | 1260 | 1310 | 1360 | nm | - |
| Potenza media di lancio |
Po.
|
-9 | - | - 4 | dBm | 1 |
|
Rapporto di estinzione
|
Pronto soccorso
|
10 | - | - | dB | 1 |
|
Larghezza spettrale RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Tempo di aumento/abbassamento (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Maschera oculare di uscita
|
Telcordia GR-253-CORE e ITU-T G.957 compatibili
|
|||||
| Ricevitore | ||||||
| Lunghezza d'onda operativa | 1470 | 1510 | nm | |||
| Sensibilità del ricevitore (OMA) |
Psen
|
- | - | - 22 anni | dBm | 1 |
| Sensibilità allo stress (OMA) | Pimax | -3 | - | - | dBm | |
| Dati di riferimento |
Papà!
|
- 36 anni. | - | - | dBm | |
| Risparmio di capitale |
Pd
|
- | - | - 24 | dBm | 2 |
| L'isteresi di LOS |
Pd-Pa
|
0.5 | - | 6 | dB | |
Funzioni diagnostiche digitali
I ricevitori TAKFLY TK-B3524-3LCD2 supportano il protocollo di comunicazione seriale a 2 fili come definito nella SFP MSA. È molto strettamente correlato all'E2PROM definito nello standard GBIC,con le stesse caratteristiche elettriche.
- Sì.
L'ID seriale standard SFP fornisce l'accesso alle informazioni di identificazione che descrivono le capacità del transceiver, le interfacce standard, il produttore e altre informazioni.
Inoltre, i ricevitori TAKFLY SFP forniscono un'interfaccia di monitoraggio diagnostico digitale avanzata unica, che consente l'accesso in tempo reale ai parametri di funzionamento del dispositivo come la temperatura del ricevitore,corrente di bias laser, potenza ottica trasmessa, potenza ottica ricevuta e tensione di alimentazione del ricevitore.che avvisa gli utilizzatori finali quando determinati parametri di funzionamento sono al di fuori di un intervallo normale impostato in fabbrica.
- Sì.
L'SFP MSA definisce una mappa di memoria di 256 byte in E2PROM accessibile tramite un'interfaccia seriale a 2 fili all'indirizzo 8bit 1010000X (A0h).L'interfaccia di monitoraggio diagnostico digitale utilizza l'indirizzo di 8 bit 1010001X (A2h), quindi la mappa di memoria ID seriale originariamente definita resta invariata.è quindi pienamente compatibile con le specifiche GBIC e con l'accordo SFP Multi Source.
Le informazioni operative e diagnostiche sono monitorate e riportate da un Digital Diagnostics Transceiver Controller (DDTC) all'interno del transceiver, a cui si accede tramite un'interfaccia seriale a 2 fili.Quando il protocollo seriale è attivato, il segnale di clock seriale (SCL, Mod Def 1) è generato dall'host. Il clock di bordo positivo invia i dati nel transceiver SFP in quei segmenti dell'E2PROM che non sono protetti da scrittura.L'orologio di bordo negativo dei dati dal ricevitore SFPIl segnale di dati seriali (SDA, Mod Def 2) è bidirezionale per il trasferimento di dati seriali.
- Sì.
L'host utilizza SDA in combinazione con SCL per segnare l'inizio e la fine dell'attivazione del protocollo seriale.Le memorie sono organizzate come una serie di parole di dati a 8 bit che possono essere indirizzate singolarmente o sequenzialmenteLa diagnostica digitale per il TK-B3524-3LCD2 è calibrata internamente per impostazione predefinita.
